准备好领略绝缘子探伤仪使用无忧产品的风采了吗？我们的视频将带您领略产品的每一个细节，从外观到内在，从功能到性能，让您了解它的独特之处。
以下是:黑龙江佳木斯绝缘子探伤仪使用无忧的图文介绍

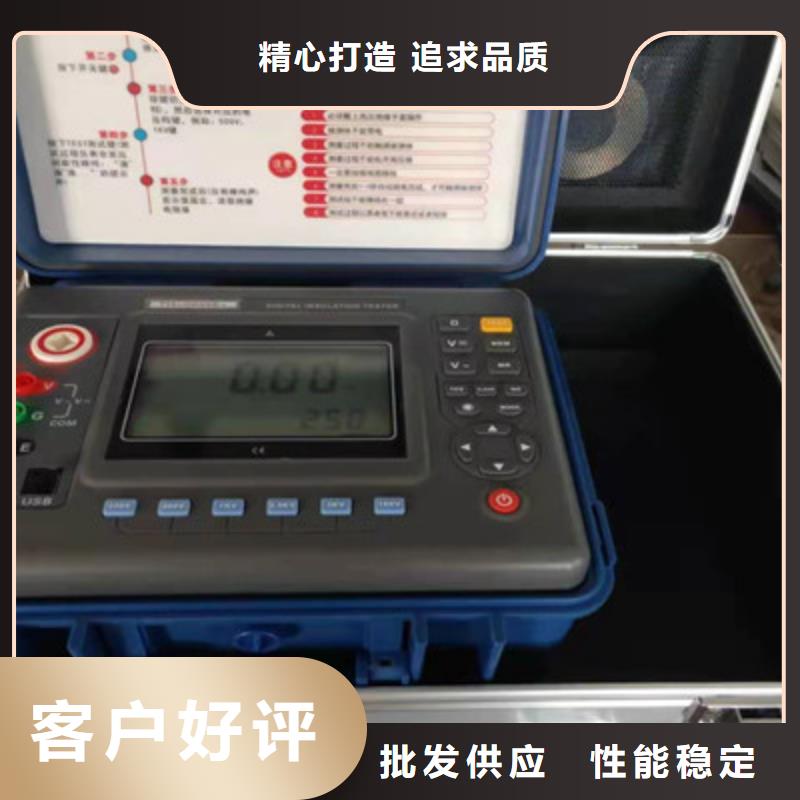

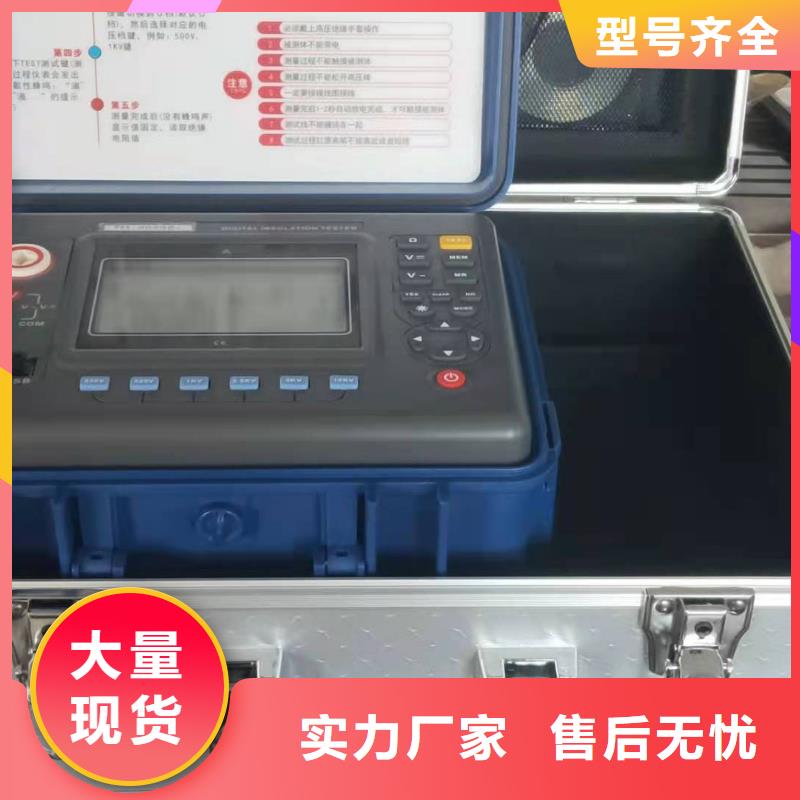

黑龙江佳木斯绝缘电阻测试仪 特点智能型高压绝缘电阻测试仪，具有5个量程：500V, 1000V, 2500V, 5000V, 10000V，测试可达10TΩ。● 严格按照标准设计● 绝缘电阻量程10TΩ＠10kV● 短路电流可调节，可达5mA（可以订制高达10mA短路电流产品）。● 自动显示极化指数（PI）,诱电吸收比（DAR）的测试值，可测试漏电流和电容量。● 抗干扰性能优越，在干扰电流达到2mA时，仪器仍然保证测试精度。● 容性试品快速放电，电缆测试时，无需要人工放电，仪器自动快速放电。● 2种电源方式：使用锂离子电池供电，续航时间可达4个小时(10000V＠100M测试电阻)。 同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。● 全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。● 数字滤波功能，外部影响造成显示值发生偏差时刻使用滤波功能减轻影响。● 完善的保护功能，并且备熔丝烧断提示功能。3. 技术规格● 规格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 规格：测试，控制和检验用电气设备IEC60529 IP64 （外盒合闭状态）● 交流电源：220V±10％，50/60 HZ ，20 VA● 电池供电：16.8V锂离子可充电蓄电池● 电池续航时间：10000V＠100M，约4小时 ● 尺寸（长x 宽x 高）：26cm x 20cm x 16cm● 重量：3kg● 测试电压精度：标称值的 到110％● 电流测试量程：10mA● 电流测量精度：5％＋0.2nA● 短路电流：2到5mA，可调节输出 (可订制10mA短路电流)● 电容测试量程：20uF● 电容测试精度：15％＋0.03uF● 电容试品放电速率： 从10000V到10V，0.5S/μF● 绝缘电阻测试量程和度 （温度：23±5oC ， 相对温度：45 – 75％RH）量程度 500V 1000V 2500V 5000V 10000V未指100G ＞ 200G ＞ 1T ＞ 1T ＞ 2T4. 仪器介绍● 面板介绍编号 说明编号说明1 AC插头 AC指示灯3 测试端子（E、G、L）
天正华意电气设备(佳木斯市分公司)主要经营 微机继电保护测试仪等产品，业务遍及全国各个省市，是国内 微机继电保护测试仪企业主要供货商！我司成立以来一直致力于 微机继电保护测试仪产品的市场开发与经营，公司凭借“、、诚信、优质”的企业经营宗旨，在业内树立了良好的信誉。在保证产品质量的前提下快速将货物送到客户厂内、保证货物的同时也提高了客户生产进度。公司信誉至上保证客户无后顾之忧、品种丰富保证客户产品的需要。公司将秉承“诚信为本、共利同赢”的经营理念，愿与广大客户通力合作，共同发展，实现共赢！
黑龙江佳木斯绝缘电阻测试仪 注意事项及其它请注意，“线路”为高压端！ 1G＝1000M五、操作方法测量操作进入初始设置画面（图一）初始设置画面（图一）1．初始 测量图标 处于选中状态，下面显示2500v表示测量电压。（1）按→键在可以使 时钟图标 存储图标 设置图标 循环处于选中状态（2）按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面2500v 表示测试电压大字体105 M 表示测量的瞬时值0 表示测量过程中的时间05-05-24 : 测量日期15” 表示测量15秒 的数值01’ 表示测量1分钟 的数值10’ 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15sPI 极化比 PI ＝ R10m/R60s（4）测量过程按启/停键，或测量结束，显示放电画面（图三）放电画面（图三）600V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等放电完毕，建议用户对试品进行人工放电。（5）放电完毕之后，进入测量结果存储画面（图四）量结果存储画面（图四）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明[ 007 ] ：表示测量数据存储的序号按→键在可以使 存储 退出 007 循环处于选中状态。在 存储 退出 处于选定状态时候按启/停键回到初始设置画面（图一）[ 007 ] 处于选中状态时候，按→键在可以移动选中的位，按↑↓键修改序号。2．当 时钟图标 处于选中状态 。（1） 按启/停键，进入时间显示与设置画面时间显示与设置画面（图五）（2） 退出 处于选中状态 按启/停键 回到初始设置画面（图一）（3） 设置 处于选中状态 按启/停键 会在日期、时间下面出现小箭头按↑↓键修改日期时间。（3）修改完毕，按启/停键 设置 会处于选中状态。（4）按→键在可以使 设置 与退出 循环处于选中状态。在修改日期时间时候，循环移动小箭头3．当 存储图标 处于选中状态（1） 按启/停键，进入查看存储数据画面（图六）查看存储数据画面（图六）（2）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明（3）[ 000 ] 到[ 007 ] 表示测量序号（4）按↑↓键 使[ 000 ] 到[ 007 ]处于选中状态，右边显示此序号的数据（5）按→键 翻页（5）按启/停键 回到初始设置画面
黑龙江佳木斯绝缘电阻测试仪 故障排除及其它1、仪表现象与故障排除方法序号现原排除或修理方法1 工作电源指示灯不亮仪表内电池组电压不足10V需要及时充电机壳带电击人仪表未接大地 一定要接地3 充电8小时以上，充电指示灯未变成绿色电池损坏取出电池，以新电池重新配组无高压输出多数属于被测击穿后不及时退出高压使高压推动的功率三极管过负荷烧坏更换功率三极管BU406和它的前置C2482三极管5输出高压很高，不能调节 多数属于测量对象频繁击穿打火脉冲窜入造成运放损坏更换高压发生电路板上的CA3140运放电阻显示为-1不动或其它不动的数字 多数属于同上原因造成更换电阻表头的双积分AD变换集成块7电阻读数摇摆不稳或超差多数属于强干扰引起，例如附近有强放电，用户外加的测量线摇摆不定或绝缘差采用参考电阻检查2、仪表的电池充电电路按恒压限流充电法充电，每次充电至满约需要6～8小时，充满电的电池约可供本仪表连续工作6～8小时，为了保证电池的寿命，仪表存放期应每三个月充电一次。3、电池重新配组方法：当仪表内镍氢电池有损坏或供电性能差需要重新配入时，重新配入的十个电池应经过电池容量检测充放电器来检测证明容量基本一致，然后每个电池需充满才能安装到兆欧表内。
