辽宁SOE测试仪录波仪用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、测试操作步骤1、测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、脉宽、间隔、次数等参数。3、试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。

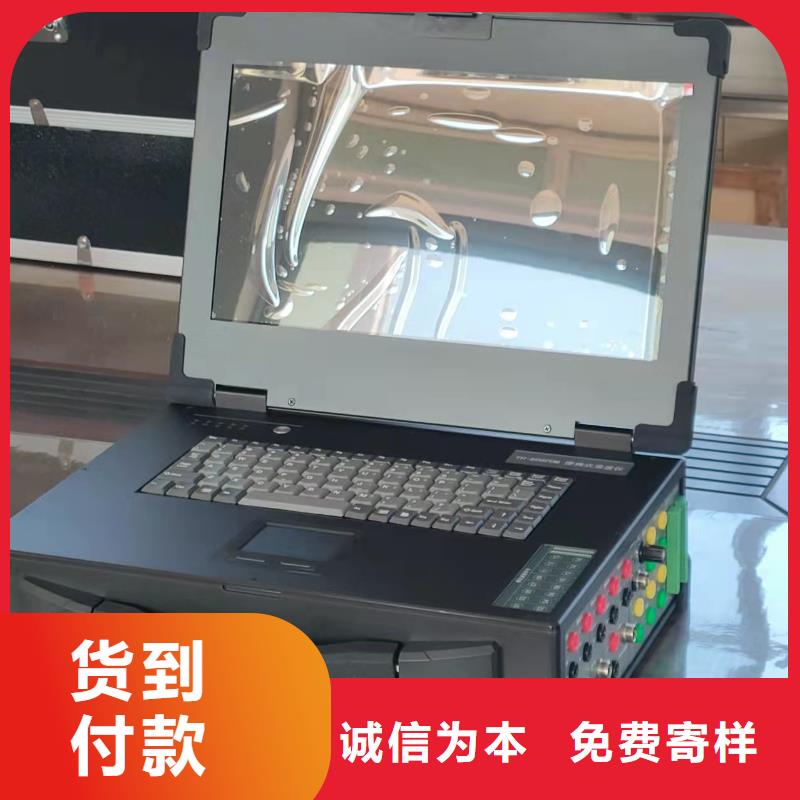

辽宁录波仪软件操作3.1 仪器启动与关闭在开启仪器电源之前，首先连接仪器主机箱和通信终端之间的连接电缆，仪器的电源开关和插座在仪器主机箱右侧，电源附件的保险管型号为0.5A。仪器的主机和操作终端都过主机电源系统供电。关闭仪器时，首先使用软件界面上的关闭系统，将仪器的所有软件系统关闭，然后待仪器界面提示：It is now safe to turn off your computer时，将主机箱右侧的电源开关切断3.2 仪器系统参数设置仪器系统参数设置功能用于设置试验单位，试验人员，试验地点，自动生成试验报告的页脚，页眉信息，试验编号等。仪器参数设置内容主要在试验报告中展现，在软件操作主界面中点击“仪器设置按钮”出现图6所示仪器设置对话框。所有的设置信息都会被自动保存，下次再次启动软件时系统会维持上次修改的运行参数。图6 仪器设置3.3 软件系统升级一般情况下仪器的软件系统具有自恢复功能，即使仪器C盘下的文件系统被改变，下次启动计算机时所有的改变将会被自动恢复，所以当需要升级软件时，用户必须从厂家获得升级包，并将升级包置于U盘的根目录下，点击软件主界面的升级按钮，升级完成后，通过软件主界面的“关闭系统”按钮关闭仪器，此时所有的改变信息都将被存入仪器。下次启动时仪器将使用升级以后的新软件3.4 虚拟键盘使用仪器启动时会自动加载虚拟键盘，通过虚拟键盘用户可以实现文字和数据输入等功能，虚拟键盘的按键位置和功能与实际物理键盘一致，当虚拟键盘启动后在屏幕右上角能看到如图7所示的橙色按钮。图7 虚拟键盘启动图标点击该按钮时虚拟键盘被展开，点击虚拟键盘的”HIDE”键时，虚拟键盘被隐藏。如果仪器中无橙色方块显示，可以通过仪器主界面的启动虚拟键盘按钮启动键盘。虚拟键盘的常见操作如下：1 “HIDE” 隐藏虚拟键盘2“ENT”回车确认选择3 “FN”+“EXI”关闭虚拟键盘程序4“CAP”大写输入锁定5“>”左移和右移光标6 “UP”和“DN”上移，下移光标虚拟键盘的外形如图8所示。需要在仪器中输入中文时可以开启手写输入法，在仪器试验选择主菜单打开手写输入快捷菜单，在一起左上角会显示“手写”的橙色小块，按住橙色小块拖动可以改变其位置，单击橙色小块时可以开启和关闭手写键盘。

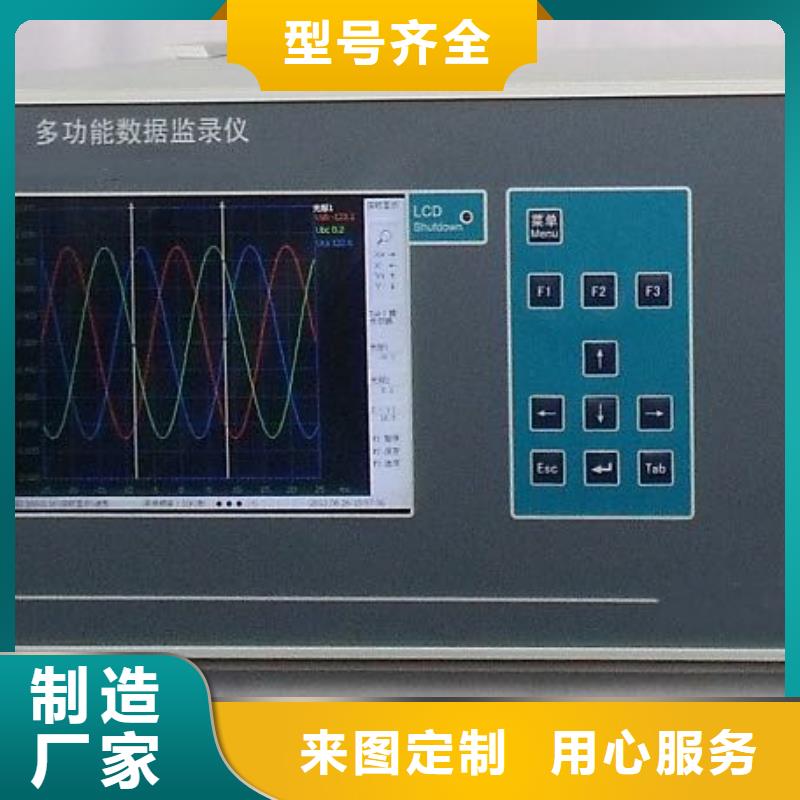

辽宁录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。6.6.模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：1.突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。2.过量启动值假设某模拟量的“过量启动值”一栏，写入了值Vu。如上图，如果模拟量有效值大于Vu，录波仪立即启动故障记录，并把T0作为故障零点。3.欠量启动值假设某模拟量的“欠量启动值”一栏，写入了值Vl。如上图，如果模拟量有效值小于Vl，录波仪立即启动故障记录，并把T0作为故障零点。注意：当录波仪因某通道过量（欠量）而启动故障数据录制后，为避免该通道保持过量（欠量）状态而持续启动故障录制，录波仪锁定该通道的过量（欠量）启动，直到该通道退出过量（欠量）状态。但是，处于锁定状态的通道，仍然可以以突变启动故障数据录制。6.7.开关量启动参数运行中，录波仪监测开关量的状态，开关量的变位可以启动故障记录。设置表格中，每个开关通道对应有“闭合启动”、“断开启动”2栏。如果栏写入“√”，则允许该通道的该种启动方式，否则禁止。七、故障监录7.1.自动启动处于运行状态，录波仪即依据用户定义的故障判据（参见“设置”一章），实时监测故障的发生，这是录波仪不可禁止的功能。7.2.手动启动?当录波仪不在故障记录状态时，用户可以手动启动一次故障记录：?通过“菜单\启动”选项。?通过上位机的“启动录制”按钮。7.3.故障区为了避免在使用较慢速 存储器（如CF卡）时，由于故障记录写入的延时，造成故障记录盲区，录波仪在内存中分配了3个故障记录缓冲区，运行时轮流使用。在状态条上，有这3个区的状态指示，参见“界面和基本操作”一章。7.4.记录管理按“菜单”键，选择弹出菜单的“记录”，打开记录列表对话框，对话框左侧的列表是故障记录列表。在打开的记录列表对话框中，按↙键，打开选定的记录文件，进入分析画面；用户可以手动删除故障记录（F1），这是 删除。
