为了让您更地了解我们的隔离开关触指压力测试仪_蓄电池测试仪厂家经验丰富产品，只需花费一分钟时间，您就能发现更多令人心动的细节和优势，为您的购物体验增添更多惊喜。
以下是:山西隔离开关触指压力测试仪_蓄电池测试仪厂家经验丰富的图文介绍
山西隔离开关触指压力测试仪下面介绍各种不同的隔离开关模拟触头调试的方法4.4.2 图5、图6是折臂式隔离开关未装静触头的测量示意图。测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.4.3图7是折臂式隔离开关已装静触头的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。

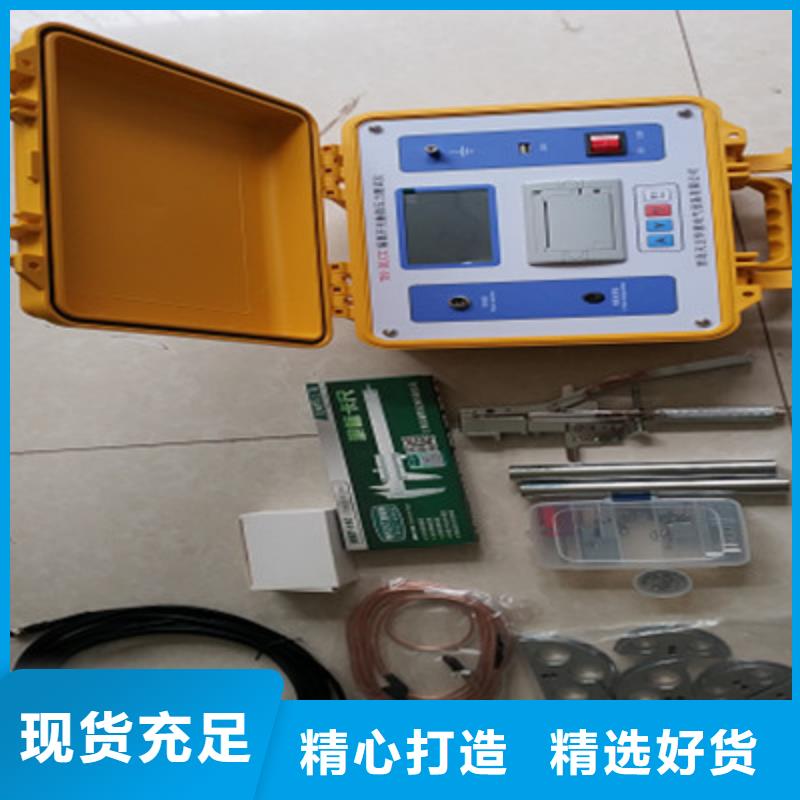

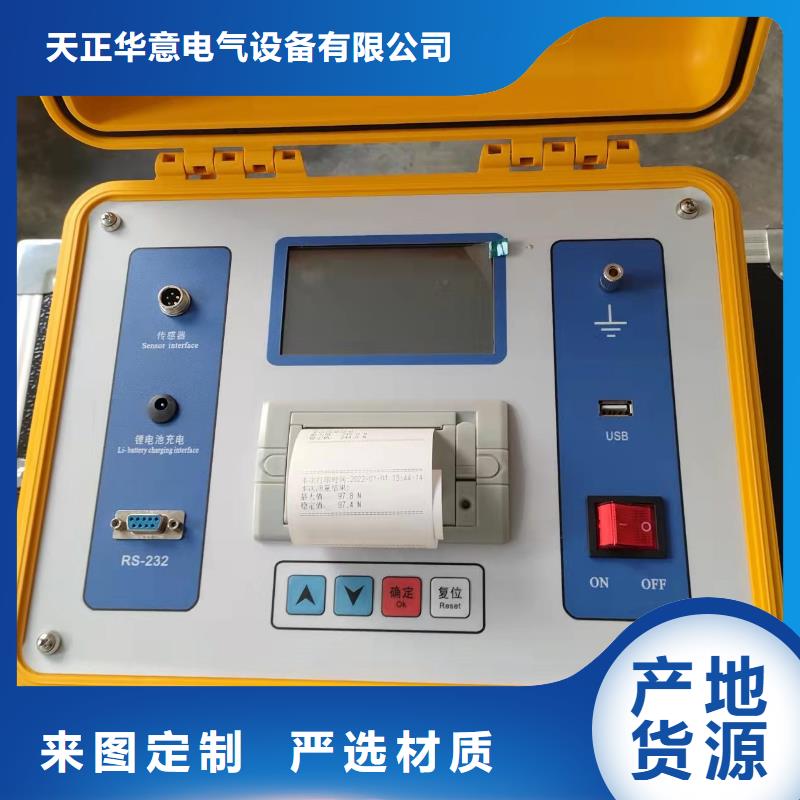

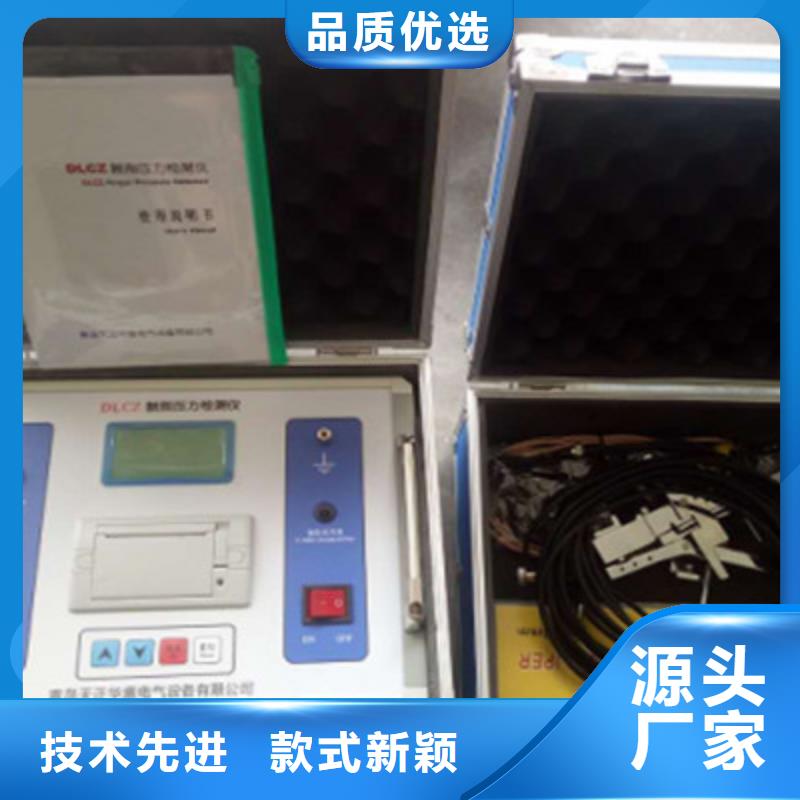

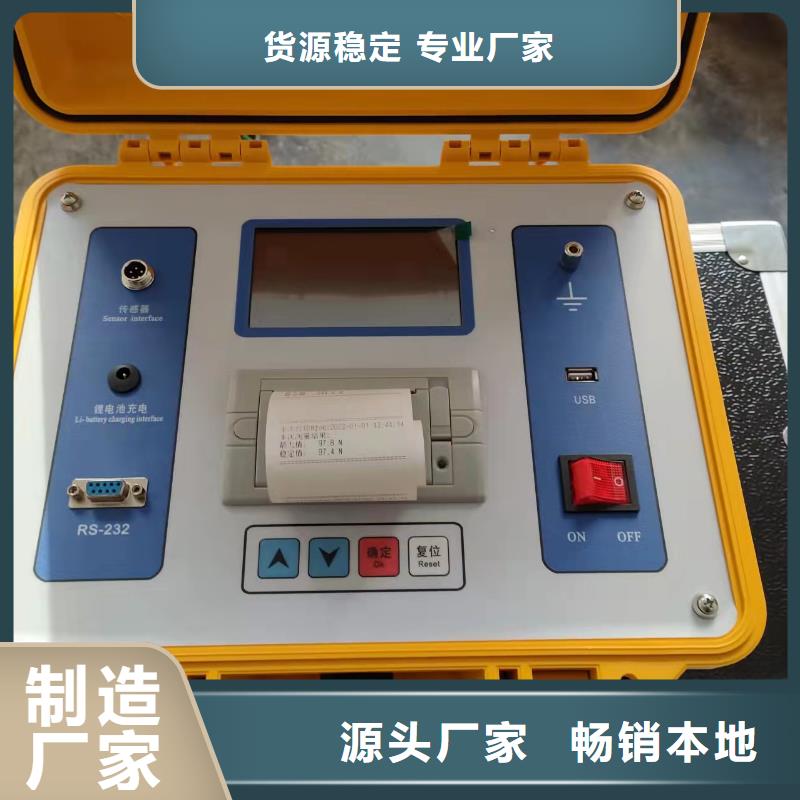

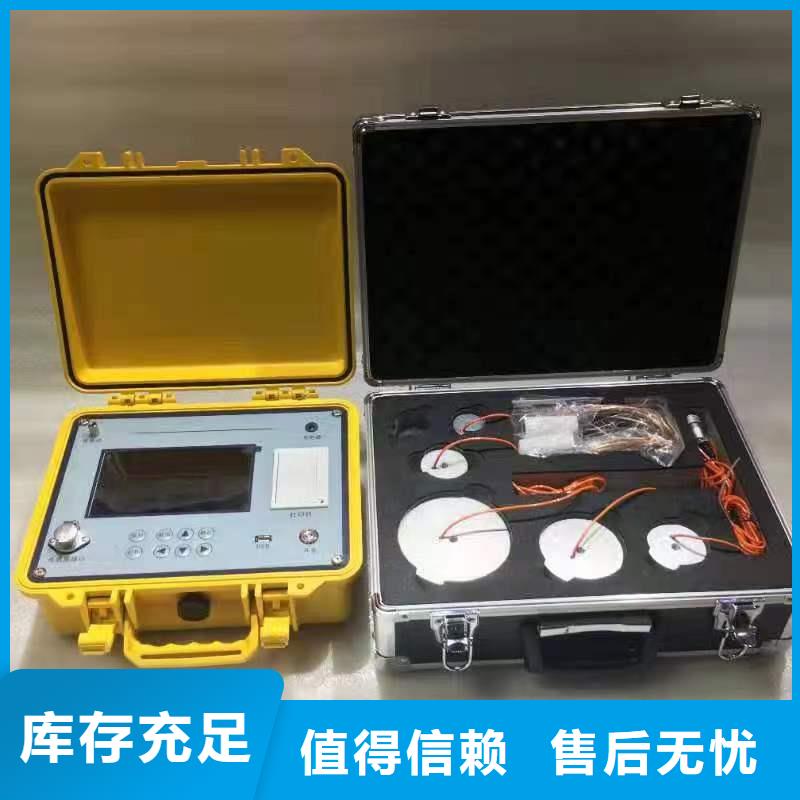

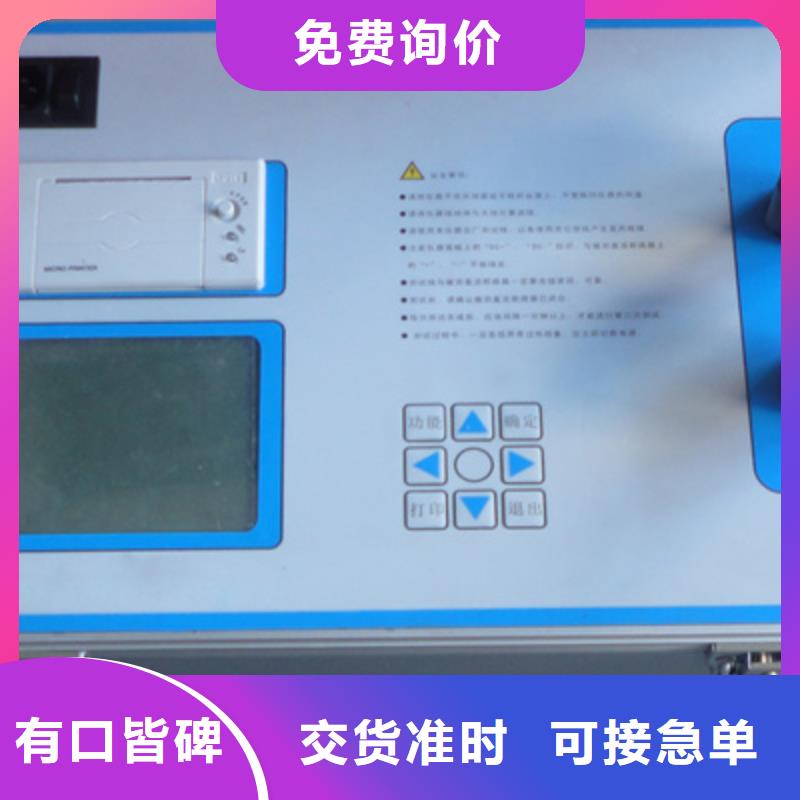

山西隔离开关触指压力测试仪测量操作(特别注意:接通和断开传感器之前,请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象排除办法备注开机后无显示电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。显示屏按下按键不能操作返厂处理。压力传感器空载静止测量值不为零（相差10N以上）在测量确认界面按清零键；仪器未标定或需要重新标定。七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。
天正华意电气设备(山西省分公司)成立于2015年，主要经营 微机继电保护测试仪，可根据客户的要求进行 微机继电保护测试仪生产、配送、售后等服务，为企业提供有质量保证、价格优惠的 微机继电保护测试仪产品， 诚信经营、质量为本、互利共赢是我司的宗旨，俗话说得好“诚信赢天下”，我司秉承诚信经营，把控质量，和企业共同成长的理念和价值观，携手同行和企业，建立长期的合作伙伴关系，共同为建设美好的中国出一份力量。 我们的团队是一支有责任心、有效率、阳光、团结的团队，公司的发展离不开员工，我司将坚持提高员工的福利，让全体员工实现人生价值，共同成长。 我们的目标是让公司成为j i具影响力的 微机继电保护测试仪服务商。
山西隔离开关触指压力测试仪 性能特点1．本机可通过交直流110V-250V供电，方便用户使用变电站内直流电源。也可以使用交流供电。极大地方便了用户使用。2．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。3．本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。使用内部供电锂及外部输入电源为直流时，本机所带的直流输出电源不可用。（此功能为选配功能，如需要请在订货时注明）4．本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：三．技术指标1．跳闸时间： 10-9999ms 任意设置误差不超 ±2ms2．合闸时间： 10-9999ms 任意设置误差不超±2ms3．跳闸电流： 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，跳闸电流成倍增大。4．合闸电流： 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，合闸闸电流成倍增大。5．跳合闸电压：交直流24-220V6．直流电源输出： 10-220V、1kva程控可调（选配）7．输出节点数量： 每相提供两路常闭节点和两路常开节点8．辅助触点容量AC220V5A9．环境条件： 温度： -25°---＋55°C相对湿度： ≤80％10．体积： 360×220×180mm3
