以下是:青海海西指示仪表检定装置现货报价的图文介绍

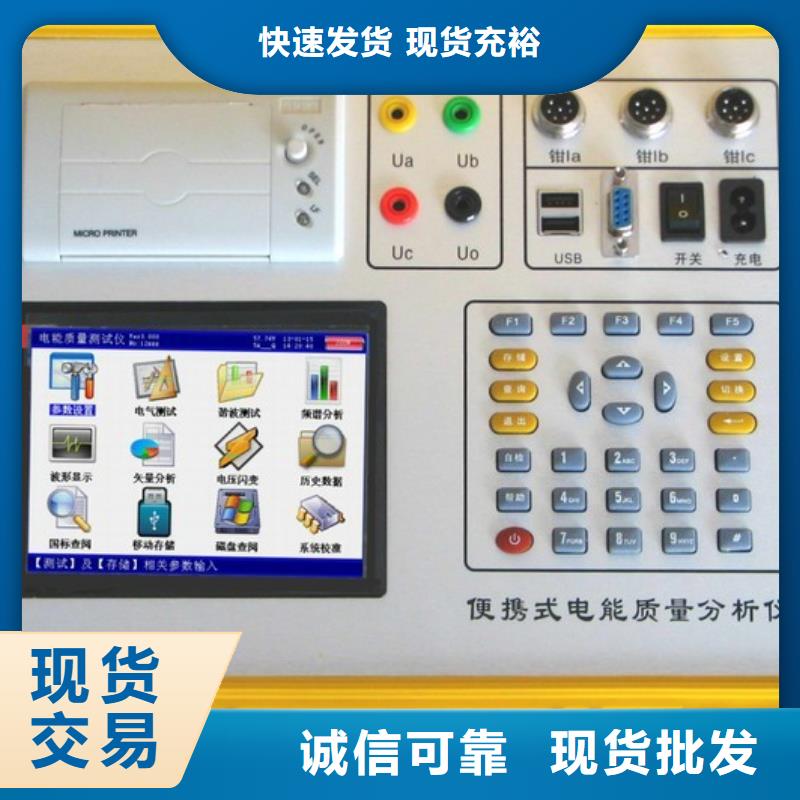

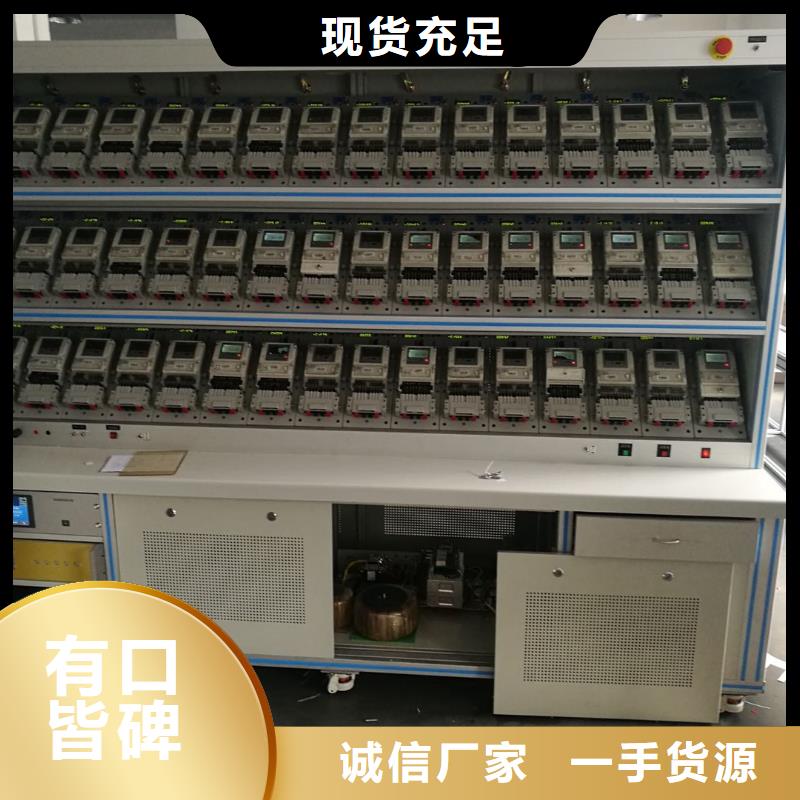

青海海西三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?

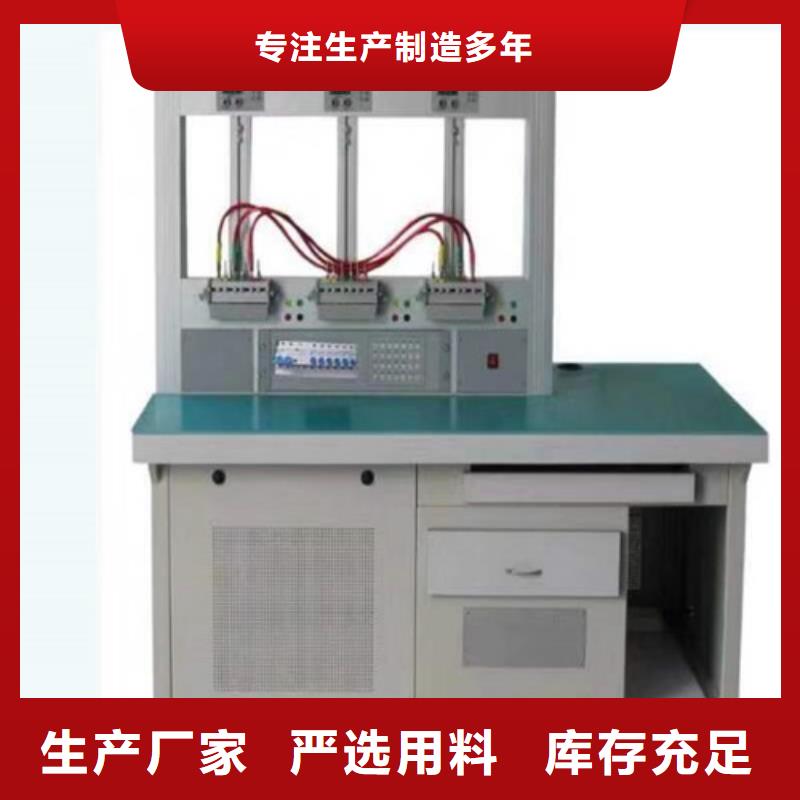

青海海西三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。
青海海西三相电能表校验装置在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，对于三相四线制的接线不进行矢量图的分析，也不提供追补电量的更正系数，用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的向量图。（7）矢量分析界面-三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析
