安徽变压器有载开关测试仪低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。型变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。对于三相变压器，仪器可采用三相同时测试和分相测试的方法对变压器进行测试：三相同时测试采用三相电源，可直接测量出三相参数；分相测试采用单相电源，依次测量对应相后，自动折算出三相参数。对于单相变压器，仪器具有单相变压器测试功能，可直接测试其阻抗参数。

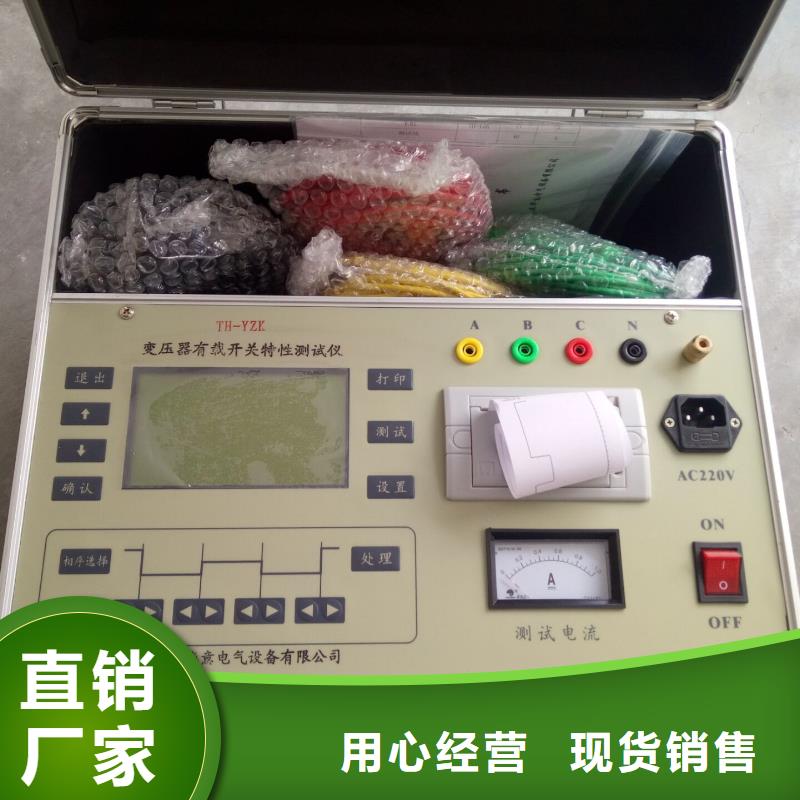

安徽变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时
