我们的现场实拍视频将带您走进氧化锌避雷器阻性电流测试仪校准装置工厂直销产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:辽宁铁岭氧化锌避雷器阻性电流测试仪校准装置工厂直销的图文介绍

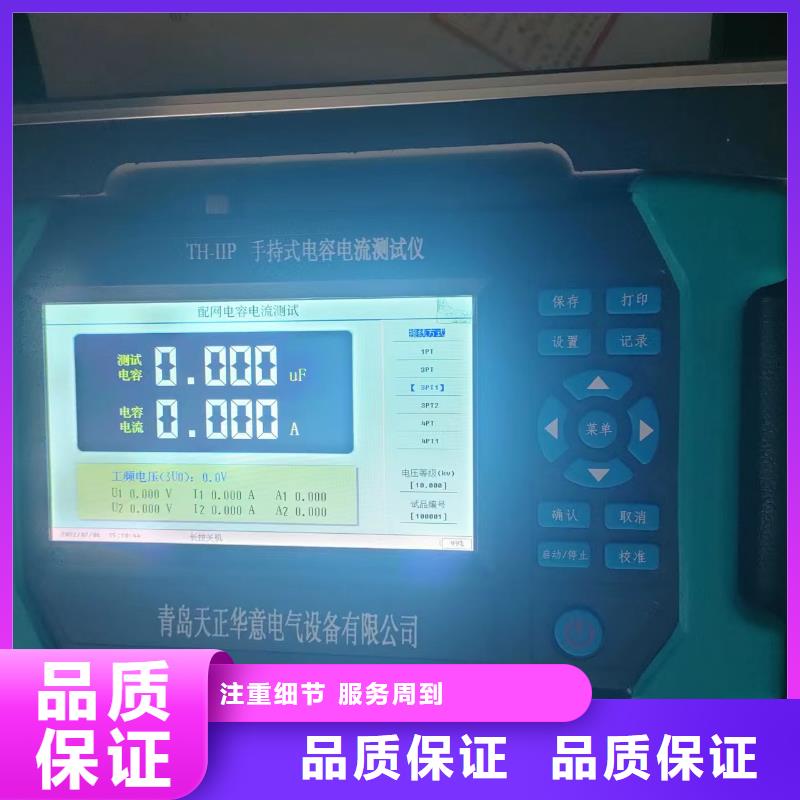

辽宁铁岭电容电流测试仪操作使用说明所有测试线接好以后，打开电源开关，仪器初始化后进入“开机界面”屏（见图13）。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记，方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项，按“确认”键进入所选功能。 设置完成按“启动/停止”，进行测试。2、数据测试图14 参数设置上图中，黑框中显示的测试电容为配网线路三相对地电容的总和，电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压，为实际上开口三角处的工频电压值，这个电压值过高会影响测量精度。U1,U2,I1,I2,A1,A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据，按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度，电量显示方式（电压值/百分比）还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言，有中文和英文两个选择项，改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出，请检查接线。5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。
天正华意电气设备(铁岭市分公司)创办于2016年，专业生产【微机继电保护测试仪】等产品。本厂家设备齐全、技术实力雄厚、企业内部管理严密、生产效率高；本厂家生产的【微机继电保护测试仪】品种多，规格齐全，并能承接各种特殊规格需求的【微机继电保护测试仪】产品定做。
辽宁铁岭电容电流测试仪电容的测量：图27为三相Ⅲ形A相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在A’线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。B、C相连线方式相同。图27Ⅲ形联接被试电容接线图（6）电抗器电感的测量：图28为电感电抗测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排一端上、黑色夹子夹在另一端上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在电抗器引线上方可测量，完成后转下一接线。图28被试电抗器电感接线图八、产品成套：部 件 数量 部 件 数量电容电感测试仪 1台 钳形电流传感器 1个测试线 2条 短接线 1条仪器电源线 1根 5A保险管250V 2个仪器使用说明书 1本 产品出厂合格证 1张保修卡 1张 装箱单 1张用户收到仪器后，按照仪器的成套说明，开箱检查是否相符，核对上述内容，若发生缺少，请立即与本公司联系。九、注意事项8.1使用本仪器前请仔细阅读使用说明书，检查接线无误、接地良好。8.2高精度电流钳为本仪器测量的关键部件，受损后对测试数据有很大的影响，在使用过程中需谨慎，要轻拿轻放，不能从高空掉落或者摔碰。8.3在测量完毕并退出测量状态后，关闭仪器电源，方可进行接线拆除。8 .4如出现无法解决的问题，请及时与本公司取得联系。十、售后服务仪器自购买之日起12个月内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。
辽宁铁岭电容电流测试仪电感测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(jωL)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电感测量值L试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差L 误差＝L试品?L，进而达到了对被检电容电感测试仪的“电感”测量功能进行检定的目的。五、面板说明1—电源开关、2—电源指示灯、3—工作状态指示灯、4—电压输入端子、5—电流输出端子图2 校验装置前面板示意图六、操作说明上位机程序操作界面见图3。界面共有两个选择栏和两个功能按钮，在“参数方式设定”栏中可以选择“电容、电感”两种参数方式，该选项具有性，可重复选择不可以多项选择。当选择电容后，可在“电容值”选项栏设定标准电容器，输入范围为0.1μF~2000μF，调节细度0.01μF；当选择电感后，可在“电感值”选项栏设定电感值，输入范围为0.1mH～2H，调节细度为0.01mH。图3 上位机程序操作界面进行电容电感测试仪校验时，首先在前面板上连接好电容电感测试仪的测量线，在后面板上连接好接地线、电源线以及上位机与下位机间的通讯电缆，打开下位机电源按钮，即可以开始测试前设置。测试前应先设置好需要测量的参数，然后点击“参数下载”按钮，上位机将发送指令判断上位机与下位机是否通信正常。若通信不正常，则上位机界面显示“串口通信错误”的；若无提示则通讯正常，上位机将设置的电容值、电感值等参数发送到下位机。再点击“启动”此时前面板“状态指示”绿灯将点亮，即可开始校验测量工作。读取测试仪测量数据，根据校验装置提供的标准值，即可计算获得测试仪的误差。测量完成后点击“停止”按钮，“状态指示”绿灯熄灭，此时已恢复到开机时的状态，可以在上位机程序中重新设置参数，并点击“启动”按钮进行下一次的校准。七、随机附件1、电脑1台2、使用说明书1份3、配套操作软件（光盘） 1张（含说明、安装程序）4、RS232通讯电缆 1根5、电源线 1根6、测试线 1套
辽宁铁岭电容电流测试仪电容的测量：图21为三相Y形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图21Y形联接被试电容AB相接线图图22为三相Y形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图22Y形联接被试电容BC相接线图图23为三相Y形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后转下一相接线。图23Y形联接被试电容CA相接线图（4）三相Yn型电容的测量：图24为三相四线Yn形An相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图24Yn形联接被试电容An相接线图图25为三相四线Yn形Bn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图25Yn形联接被试电容Bn相接线图 图26为三相四线Yn形Cn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。
