以下是:圆板橡胶支座-圆板橡胶支座定制的图文介绍


板式橡胶支座能将桥梁上部结构的反力和变形(位移和转角)可靠的传递给桥梁下部结构,从而使结构的实际受力情况与计算的理论图式相符合。在地震区应考虑抗震措施。 橡胶支座的正确就位先使支座和支承垫石按设计要求准确就位。架梁落梁时,T型梁的纵轴线要与支座中心线重合;板梁、箱梁的纵轴线与支座中心线相平行。为落梁准确,在一跨板梁或箱梁时,可在梁底划好二个支座的十字位置中心,在梁的端立面上标出两个支座的位置中心线的铅直线,落梁时使之与墩台上的位置中心线相重合。以后数跨可依照一跨梁为基准进行。在架梁落梁时要平稳,防止压偏或产生初始剪切变形,大家可以参考铁路桥梁板式橡胶支座规格表 。在安装T型桥梁时,若板式橡胶支座比梁筋底宽,则应在支座与梁筋底之间加设比支座大的钢筋混凝土垫块或厚钢板做过渡层,以免支座局 部受压,而形成应力集中。钢筋砼垫块或厚钢板要用环氧树脂砂浆和梁筋底贴合粘结。落梁后,一般情况下橡胶支座顶面与梁面保持水平。预应力简支梁,其板式橡胶支座顶面可稍后倾;非预应力梁其支座顶面可略微前倾,但倾斜角度不得超过5"。

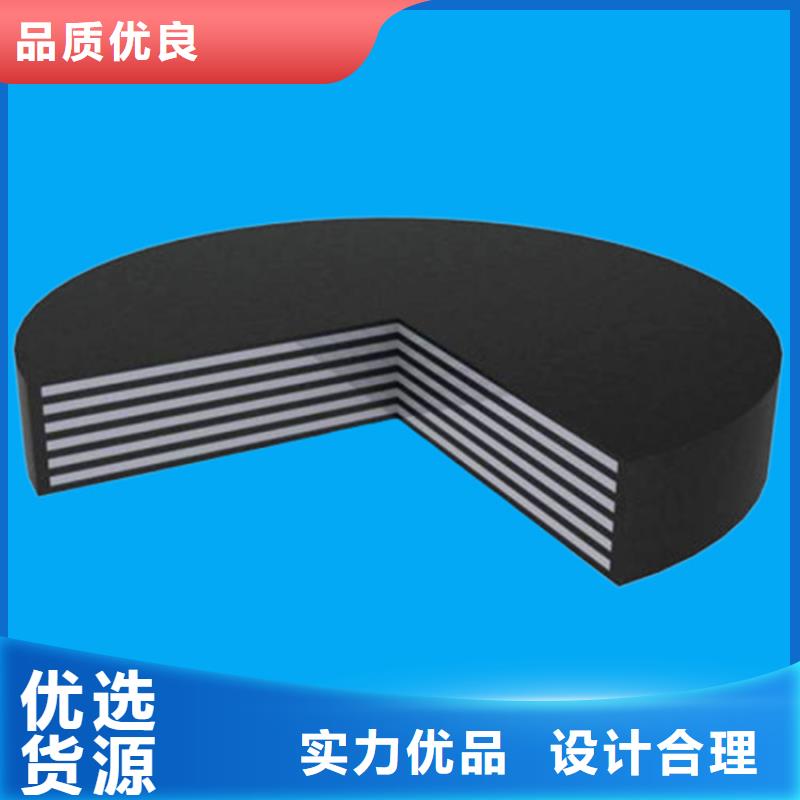

在板式支座表面粘复一层1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡胶支座它除了竖向刚度与弹性变形,能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制,特别适宜中、小荷载,大位移量的桥梁使用。 橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成的一种普通橡胶支座产品,这种产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,支座具有良好的弹性,以应对桥梁的梁端的转动;又有较大的剪切变形能力,以满足上部构造的水平位移。 该产品执行的标准为公路行业标准:JT/T4-2004 公路桥梁板式橡胶支座。GJZF4、GYZF4型四氟滑板式橡胶支座应水平安装。并应设置上下钢板,四氟滑板与不锈钢板间应该涂放5201-2硅脂润滑油,安装后一定要设置防尘罩;支座的四氟滑板不得设置在支座底面,与四氟滑板接触的不锈钢板也不能设置在桥梁墩、台垫石上。




板式橡胶支座的正确就位,先使支座和支承垫石按设计要求准确就位。架梁落梁时,T型梁的纵轴线要与支座中心线重合;板梁、箱梁的纵轴线与支座中心线相平行。为落梁准确,在架 跨板梁或箱梁时,可在梁底划好二个支座的十字位置中心,在梁的端立面上标出两个支座的位置中心线的垂直线,落梁时使之与墩台上的位置中心线相重合。以后数跨可依照 跨梁为基准进行。在架梁落梁时要平稳,防止压偏或产生初始剪切变形。在安装T型桥梁时,若橡胶支座比梁筋底宽,则应在支座与梁筋底之间加设比支座大的钢筋混凝土垫块或厚钢板做过渡层,以免支座局 部受压,而形成应力集中。钢筋砼垫块或厚钢板要用环氧树脂砂浆和梁筋底贴合粘结。落梁后,一般情况下板式橡胶支座顶面与梁面保持水平。预应力简支梁,其支座顶面可稍后倾;非预应力梁其支座顶面可略微前倾,但倾斜角度不得超过5"。



瑞诚工程橡胶(枣庄市分公司)拥有中、高级 模数式桥梁伸缩缝工程技术人员180余人,担负着全部产品的研发设计与生产指导。拥有完善的质量保证体系、严格的管理制度、强大的生产能力和先进的检测手段,在保证 模数式桥梁伸缩缝产品高质量、高产出的同时也具备了较高的市场占有率和较强的市场竞争力。
