以下是:北京【SOE测试仪配电终端测试仪敢与同行比质量】的图文介绍
北京SOE测试仪菜单选择界面在任意界面按【MENU】键弹出菜单选择界面如图：[1]交流输出[2]直流输出[3]谐波显示[4]矢量显示[5]电能校验[6]参数校准7.2交流输出界面开机后进入标准输出界面如下:V 5A Y型 无谐波 开环交流输出界面操作说明：电压电流的档位选择按【VRange】键键切换电压量限按【IRange】键键切换电流量限电压的快捷输出按【数字】【U】【Enter】键同时升三相电压按【Enter】键设定三相功率因数角＝【数字】输出频率设置按【数字】【F】【Enter】键设置标准输出频率＝【数字】各种参数的粗调及微调按键【度按【I】【C】【Enter】键调节C相电流幅度按【Φ】【Enter】键调节电压与电流角度按【F】【Enter】键调节输出频率关闭源输出按【Zero】键关闭源输出三相四线与三相三线转换按【V/Y】键三相四线与三相三线切换切换界面按【MENU】键菜单选择界面7.3直流输出界面0.0000V档位直流电压600V档位选择状态直流源以打开，直流电压输出直流输出界面操作说明直流档位选择按【VRange】（电压量程）键通过【←】【→】键选择电压量程按【IRange】（电流量程）键通过【←】【→】键选择电流量程直流电压输出按【数字】【U】【Enter】键输出电压U ＝【数字】按【0％】～【120％】键常用电压试验点输出档位值的百分点电压按【U】【Enter】键通过旋钮调节电压值直流电流输出按【数字】【I】【Enter】键输出电流I ＝【数字】按【0％】～【120％】键常用电流试验点输出档位值的百分点电流按【I】【Enter】键通过旋钮调节电流值关闭直流源按【Zero】键直流输出的接线方式直流电流接线: 将连接线接入前面板直流电流输出端子,红色接线柱极,黑色接线柱为负极。直流电压接线: 直流电压输出采用四线输出方式，其中UO＋、北京本地UO-为输出端7.4谐波显示界面次数UA[％]10＋20＋IA[％]10＋20＋总量A相F含量P添加Q删除谐波显示操作说明ABC相切换按【A】【B】【C】键切换当前显示内容添加\删除谐波按【P】【Q】键进入界面
北京SOE测试仪输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1 DO-16A 开关量输出通道16 26 DO-8B 开关量输出通道82 DO-15A 开关量输出通道15 27 DO-7B 开关量输出通道73 DO-14A 开关量输出通道14 28 DO-6B 开关量输出通道64 DO-13A 开关量输出通道13 29 DO-5B 开关量输出通道55 DO-12A 开关量输出通道12 30 DO-4B 开关量输出通道46 DO-11A 开关量输出通道11 31 DO-3B 开关量输出通道37 DO-10A 开关量输出通道10 32 DO-2B 开关量输出通道28 DO-9A 开关量输出通道9 33 DO-1B 开关量输出通道19 NC 空 34 NC 空10 DO-8A 开关量输出通道8 35 AI＋ 11 DO-7A 开关量输出通道7 36 GNDA 12 DO-6A 开关量输出通道6 37 AO- 13 DO-5A 开关量输出通道5 38 NC 空14 DO-4A 开关量输出通道4 39 NC 空15 DO-3A 开关量输出通道3 40 DC14V 16 DO-2A 开关量输出通道2 41 DI_B 17 DO-1A 开关量输出通道1 42 GND_232 18 DO-16B 开关量输出通道16 43 DC5V 19 DO-15B 开关量输出通道15 44 DC5V 20 DO-14B 开关量输出通道14 45 NC 空21 DO-13B 开关量输出通道13 46 DI_A 22 DO-12B 开关量输出通道12 47 RXD_232 23 DO-11B 开关量输出通道11 48 TXD_232 24 DO-10B 开关量输出通道10 49 NC 空25 DO-9B 开关量输出通道9 50 NC 空4、北京本地开关信号输出等效电气图二、北京本地开关信号发生器（SOE测试）
北京SOE测试仪同步时间准确度内部使用PPM、北京本地PPS作为时间同步基准脉冲前沿与输入信号源同步，时间误差≤10ns开关量定时输出时间误差≤0.1ms8.6 遥信盒接线开出量接线：当遥信盒做为开出量（输出至遥信），遥信盒支持4×8路开关量输出，共分为四组。端子定义为“”公共端，接至直流电源母线，电压范围24V ~ 250V DC。“YX0～YX31”4 ＊ 8路 开关量输出端子,“YX0～YX3”4路复合开关量输出端子，可任意设置启动间隔和延时, “VEE”未定义。在使用中，当通过上位机软件控制YXn选通时，输出端子“”和YXn之间将构成一组闭合空开节点组。遥信盒内部不提供开关量输出的直流辅助电源，仅作空节点输出，如果需要带源输出，使用时请自行外接直流辅助电源，外接辅助电源支持范围DC24V～250V。开入量接线：当遥信盒做为开入量（接遥控返回）使用时，遥信盒支持2×8路开关量输入，共分为两组。“YK”公共端，“YK0～YK”8路开关量输入端子，支持输入电压：空节点，或DC24V～250V，“YK8～YK15”8路开关量输入端子，支持输入电压：DC5V。九、北京本地注意事项?仪器在使用时必须有良好的接地。?检定温度23±1℃。?为确保仪器指标精度，使用前请预热30分钟。?注意不同被测对象选用适当量限。?仪器端子输出为标准源，其端子上不可接入任何其它电源。?标准功率输出时，必须先选择好输出电压和相位，功率输出 不能超过理论计算值的120％。?在本设备与其它设备连接通迅前应断开所有设备电源，然后再连接。带电连接会对设备造成损坏。?直流输出5A 25A时请将电流升至100％预热五至十分钟
为全力保障用户权益，天正华意电气设备(北京市分公司)设有技术强大的售后服务团队，在全国设有5个授权售后服务站，每个服务站配备2-3名售后工程师随时待命，确保做到2小时内响应，24小时内到达现场，72小时内解决问题，解除您的后顾之忧。
通过十年的快速发展，公司在企业规模、 微机继电保护测试仪研发实力和市场占有率等方面都颇具实力，是国内高认可度的 微机继电保护测试仪解决方案提供商。

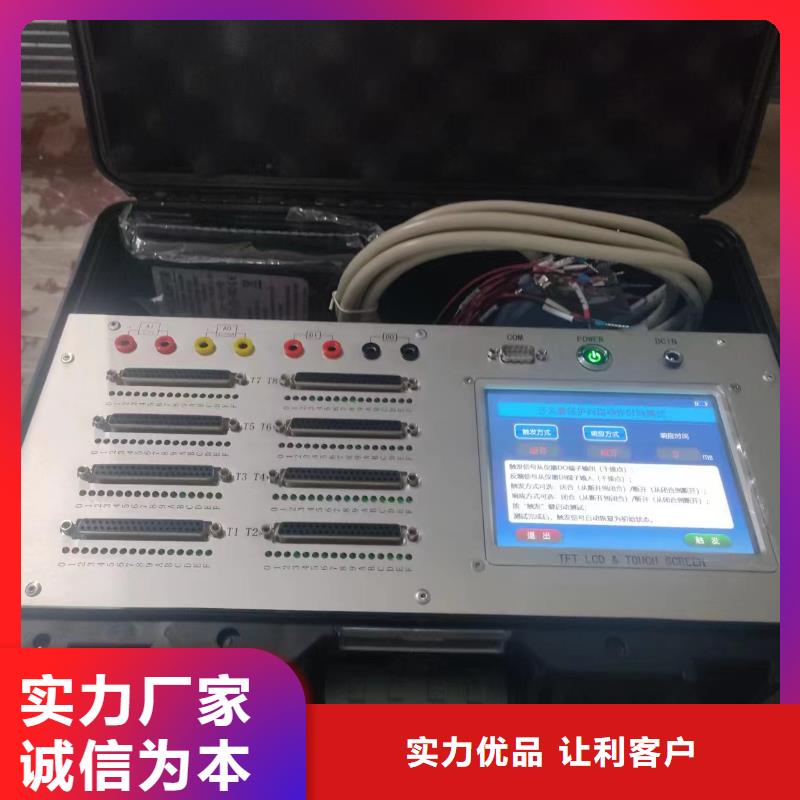

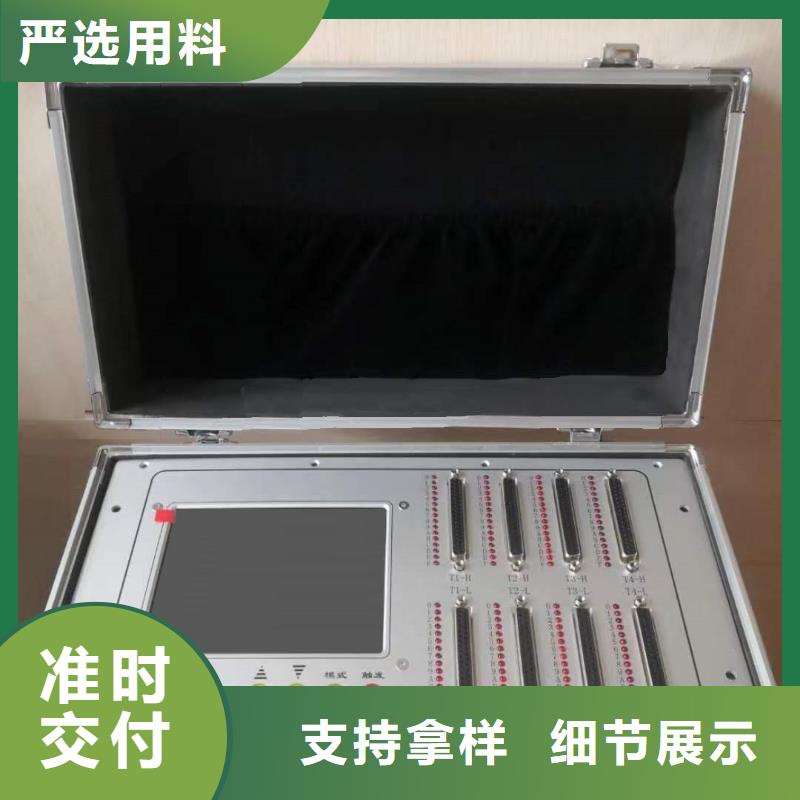

北京SOE测试仪《便携式SOE分辨力测试仪》 （SOE测试仪）TH-32AD说明书青岛天正华意电气设备有限公司一、北京附近TH-32AD《便携式SOE分辨力测试仪》技术条件1-1、北京附近电气参数输出通道数：32接点特性：无极性光电隔离（100V50mA）触发方式：顺序触发、北京附近组群触发、北京附近脉冲触发、北京附近单组逆序触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).精 度：≤3us工作电源：AC220V 工作温度：-10～55℃产品寿命：20万小时输出模拟接点特性:开路电压：≥300V（DC）电流容量：≥100mA隔离特性：≥1000V（任意通道之间，通道和输入电源之间)设备外型：便携手提箱显 示 器：5.6寸全彩显示屏外型尺寸：220＊200＊300MM重 量：4KG模拟触发接点特性项目单位规 范测试条件注释小典型开路耐压V80100Is＝0.5uA图1-3导通压降V2.42.6If＝100mA图1-4电流容量mA50Vs＝2.4V图1-4隔离特性MΩ10Vce＝300V图1-5注：测试装置断电时所有接点为开路状态1-2、北京附近设备成套性1-2-1、北京附近《便携式SOE分辨力测试仪》主机1-2-2、北京附近DB37转接专用测试电缆线1-2-3、北京附近AC电源线二、北京附近使用说明2-1、北京附近系统连接2-1-1、北京附近TH-32AD的面板布局如下图所示。T1H-T4L为DB37连接器插座。其中每个插座含16个输出通道。触发输出顺序按T1H-T4L，而每个输出插座内是按1-16（指示灯为0-F）顺序触发的。
