我们的变压器有载开关测试仪_蓄电池测试仪好产品有口碑视频现已上线，解锁产品新视界，视频带你一探究竟！
以下是:浙江金华变压器有载开关测试仪_蓄电池测试仪好产品有口碑的图文介绍
浙江金华变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！

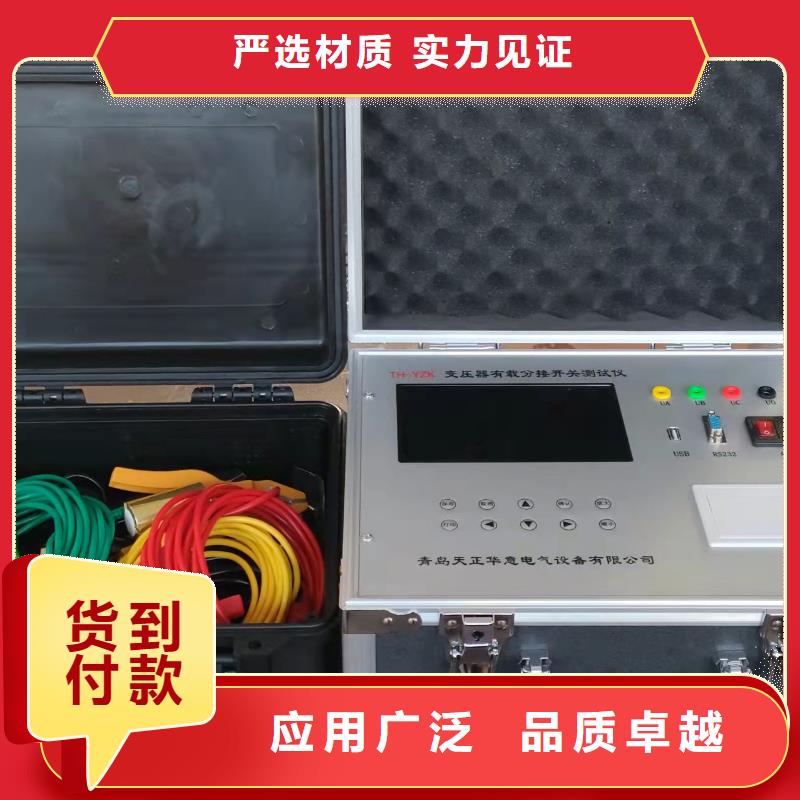

浙江金华变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。
浙江金华变压器有载开关测试仪变压器有载分接开关参数测试仪一、论述测试方法及测试标准1.1长期以来在现场采用直流方法试验存在的问题长期以来，电力行业在变电站现场检测变压器有载分接开关的过度波形，一直采用直流方法进行试验，所获取的波形与分接开关制造商出厂试验波形进行比对。由于分接开关制造商出厂试验波形是对裸开关进行试验，而在变电站现场检测是在变压器有载分接开关带绕组状态下进行的试验，开关带绕组状态下电路中存在电感和电容量，使得直流试验电流通过绕组在开关切换时不能突变，造成测试出的过度波形两者差异很大，在分析波形时会出现无法判读等问题，使开关制造商与开关使用方在判断开关故障时产生很大争议。目前使用的《直流法有载开关测试仪》在开关带绕组状态下进行测试时，要求对波形要做滤波处理(仪器内设有滤波处理功能)，经过滤波处理后的开关过度波形是不真实的波形，不能真实反应出有载开关在开关动作过程中存在的缺陷。从技术方面分析，《直流法有载开关测试仪》由于受测试技术方法和技术能力的限制，在使用过程中还存在诸多不足，主要表现在以下几个方面：a) 直流测试由于其测试原理、技术能力等原因，有时测试获取的波形与制造商给出的波形差异较大，无法给出准确分析结论。诺在现场吊出分接开关，甩开绕组再进行检查、试验，必将影响新设备、大修后设备的投运。为防止分接开关事故，有些地方甚至将无法判定分接开关是否存在缺陷的变压器改做无载调压变压器运行。b) 直流试验方法仅适用于绕组中性点处并有中性点抽出的有载分接开关测试，对绕组中性点以外的其它位置(线端、中部等)处的有载分接开关以及单相变压器有载分接开关不能测试。c) 测试出的部分直流波形有异常,但无法判定分接开关动作特性是否正常，诺投入运行，不能保证分接开关的运行。d) 近年来在变压器设计上采用了很多新技术，如电抗式分接开关、真空断路器式分接开关等使用，直流测试方法已不能满足现场试验需要。
天正华意电气设备(金华市分公司)是一家专业从【微机继电保护测试仪】的研发、生产、销售于一体的综合型企业。公司坐落于全国大型【微机继电保护测试仪】生产基地--浙江金华，位置优良，交通便利。公司【微机继电保护测试仪】产品通过相关质量体系认证。
公司主要经营：【微机继电保护测试仪】。经数年的建造努力，公司以优良服务为广大用户提供高性能、高品质的【微机继电保护测试仪】，技术指标已达到或超过标准。现公司【微机继电保护测试仪】产品销售全国各地，并出口海外市场，受到客户的认可。
