以下是:甘肃庆阳电缆震荡波局放测试仪厂家一手货源的图文介绍

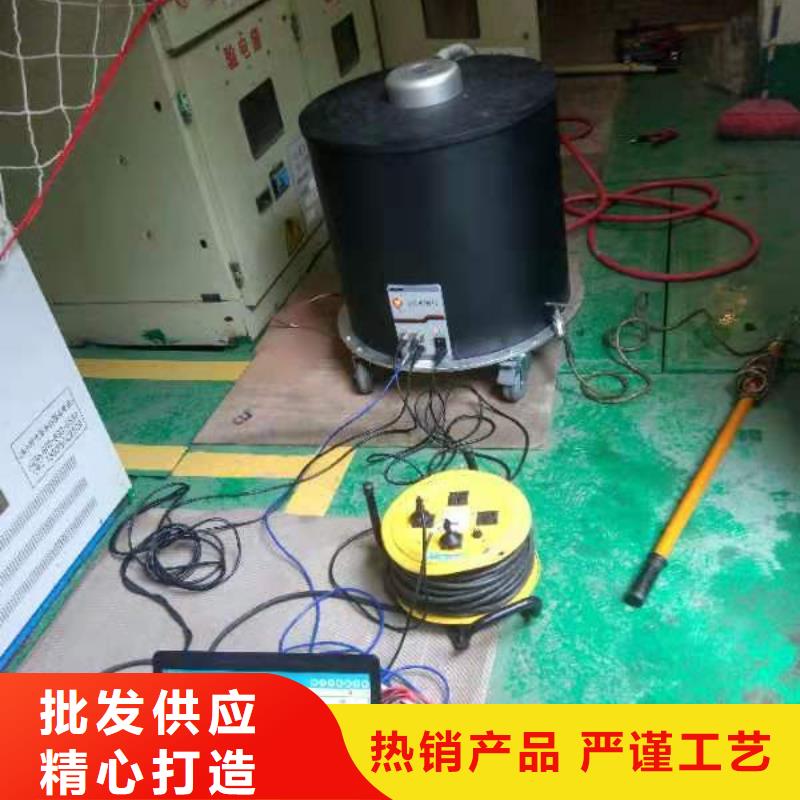

甘肃庆阳振荡波局放耐压试验系统部分硬件使用说明附件图) 大功率电源线： 用于为设备提供 电源。) 无局放高压连接电缆： 连接高压 单元与被测电缆。) 视在放电量校准源： 用于校准测试视在放电量标定。) 急停盒： 加压测试过程中紧急停止。) 网线： 计算机与高压单元数据传输。f) 降频器： 测试较短电缆时做补偿使用。觑艇1.2 设备连接基本步骤瑞士 Seize 电缆振荡波局放测试系统1) 将电缆电极连接至设备电极上， 电缆的地线接在设备接地端上；图 3 电缆电极和地线与设备的连接图示2) 按图4 所示标识接入 220V 交流电源 连接网线和急停按钮；图 4 电源线 网线和急停线接口3) 打开电源开关， 电源指示灯 ( 绿色） 点亮， 待设备完全启动， 状态指示灯 ( 黄 色） 点亮；图 5 通电后电源指示灯 状态指示灯点亮状态4）状态指示灯点亮之后， 将网线连接至笔记本电脑或者笔记本电脑连接至无线 wifi 信号 OWTS， 点击笔记本桌面上如图 6 所示的“有线连接”或“无线连 接”图标， 点击连接即可进入系统；(a）有线连接 (b）无线连接图 6 远程桌面连接5）进入设备系统后， 将急停按钮盒上的钥匙拧至“开”的位置， 并打开急停 按钮， 红色指示灯点亮， 直流源可以输出高压， 如图 7 所示图 7 急停开关指示状态搭建 35测试系统当被测电缆长度大于等于 250 米时， 无需连接补偿电容， OWTS 系统连接 图 如图 8 所示。待测电缆工作地测试主机图 8 OWTS 系统连接示意图 ( 无补偿电容）当被测电缆长度小于 250 米时， 必须连接补偿电容， OWTS 系统连接图如图 9 所示。待测电缆高压连接电缆图 9 系统连接示意图 （有补偿电容）第二部分软件说明2. 1 综述振荡波检测装置的软件系统按功能可划分为前台控制及检测系统 后台数据 分 析处理系统 。
天正华意电气设备(庆阳市分公司)拥有资深的技术研发团队和专业的服务团队，具备较强的科技创新能力和技术服务优势。天正华意电气设备(庆阳市分公司)坚持不断创新，通过行业交流，不断服务品质。天正华意电气设备(庆阳市分公司)始终聚焦为客户创造价值，未来，未蓝将继续在 微机继电保护测试仪领域精耕细作，打造卓越的产品和服务，持续为客户创造价值，推动行业发展和社会进步。
甘肃庆阳振荡波局放耐压试验系统设备操作说明 测试时请将OHV 高压单元放置于平稳，高度合适的区域。 利用系统电源线接通电源（185V~260V）。 请先将电源线一端接入OHV 单元连接面板的对应接口，然后再接通电源。 5.1 设备操作人员 设备对操作者的操作要求不高，只需熟悉电脑操作即可。 操作时需要连接高压控制开关和笔记本电脑，外部控制开关和笔记本电脑的放置位置要和OHV 系统高压单元或其它带电设施保持适当的距离。 5.2 系统启动 启动笔记本电脑，等待无线连接完成后，双击桌面上的ohv suite 图标开始测试。 警告： 该测试系统仅用于对中压电缆进行局放测试和分析。请勿在笔记本电脑上安装其它软件，否则可能影响到系统的使用。如果用户自行安装了其它软件，由此带来系统性能和精度偏差等问题将不在质保范围。 6.测试系统OHV suite 版本软件 6.1 总述 OHV 测试系统软件的主要功能是局放测试、数据分析和报告生成。下列章节对操作方法加以详细讲解： 双击桌面测量软件图标，进入测量起始界面：图6.1：程序模式的测试软件起始界面 软件的操作步骤为从上到下，从左至右的模式
