无论您是初次接触还是已经熟悉，我们的高压开关综合特性测试仪售后无忧产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:青海海西高压开关综合特性测试仪售后无忧的图文介绍
青海海西真空度开关测试仪具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径≤130mm 4号管型5．真空度测量。在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面,选择“测量”按确认键,进行真空度测量，仪器的显示如界面： 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（此值为仪器测试3E-03Pa标准真空管的值）。
青海海西真空度开关测试仪当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（2.3E-03Pa即为0.0023Pa）。界面⑤选择执行“保存”命令可保存当前液晶显示的数据,选择执行“打印” 命令即可打印出当前液晶显示数据,如果想再次进行测量，按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后，再按“确认”键仪器即可返回到界面。 6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。使用前请仔细阅读说明书,以免误操作八、注意事项1．仪器外壳应可靠接地；2．为了提高测量准确度，测试前应将真空开关外表面擦试干净；3．请正确选择真空管的管型；4．测试过程中，高压输出端会输出约20KV高压,请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离),磁场电压输出端输出约1600V高压,请注意! 5．仪器进行试验时，接线应先连接磁控线圈、真空管的连线，然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线，然后再拆除与磁控线圈、真空管的连线；如在使用时忘记连接磁控线圈而直接按测量键时,应立即关闭电源,重新接好磁控线圈,请注意此时磁场电压输出端会有较高电压,请接线时勿接触导体部分,以免被电容上的残余电压击伤.6．测量完毕后磁场输出端仍可能有 40V左右的残余电压，请注意！7．测试过程中，若出现异常，请首先关闭电源，与厂家联系，请勿自行打开机箱；谢谢合作！
天正华意电气设备(海西市分公司)座落于平度市平安路2号。公司依靠的设备、成熟的材料及独特的堆焊新工艺，主要从事 微机继电保护测试仪的研发、生产与销售公司通过IS09001质量管理认证体系认证。我们的专业团队将根据客户的实际需求，提出合理的建议、高品质的产品和提供有效的解决方案。
选择我们的产品与服务，我们将竭诚为您服务。
青海海西真空度开关测试仪真空度测试仪使用说明书青岛天正华意电气设备有限公司章规则及注意事项请您在使用真空度测试仪前仔细阅读本手册。?在开机之前请先接好所有测试连接线，如打印机连接线；?测量前，请检查管型是否适合所检测的真空管，以便准确测量。?开机、关机及测量时，不要触及高压线和磁控电流线，以防触电。?仪器在使用过程中，如发现线圈发出异常响声，应考虑测试线短路或接触不良，或者空气十分潮湿，或真空断路器表面罩有灰尘等因素。?请不要使用汽油、香蕉水等化学剂擦拭机器，而应使用柔软干燥的布。?请确认当地电网电压是否与本机供电电压相符。交流220±10％ 50/60HZ?请注意不要在雷雨的情况下使用机器。?请不要破伤随机所带的线缆，以确保使用。?仪器出现故障时，非本公司专业技术人员严禁擅自打开仪器进行检修。?严禁高压端直接或间接对地断路。第二章仪器简介真空度测试仪是真空灭弧室的真空度的鉴定设备。经研究所检验并出具合格。

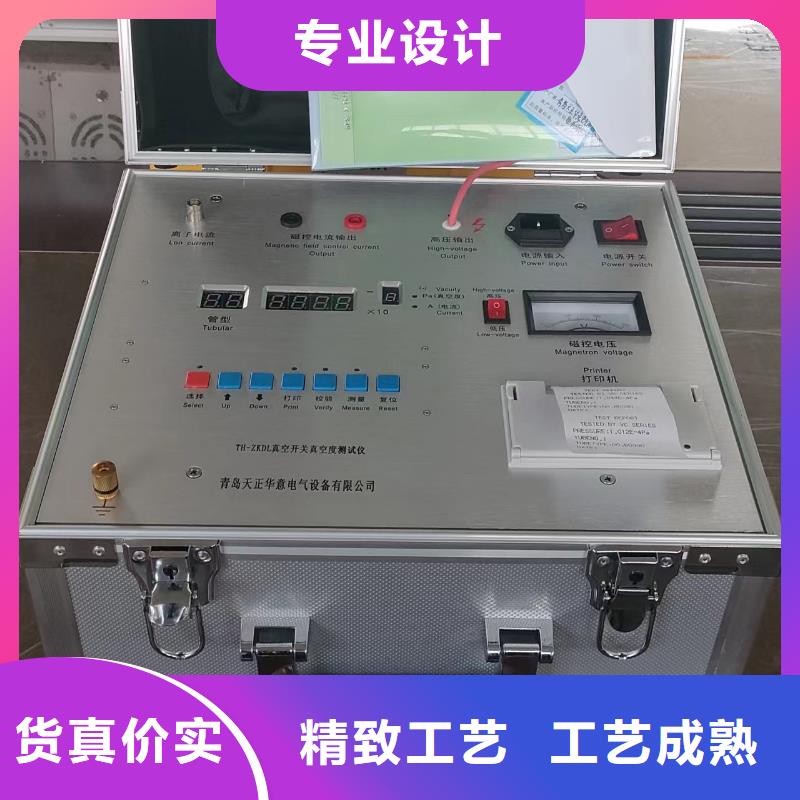

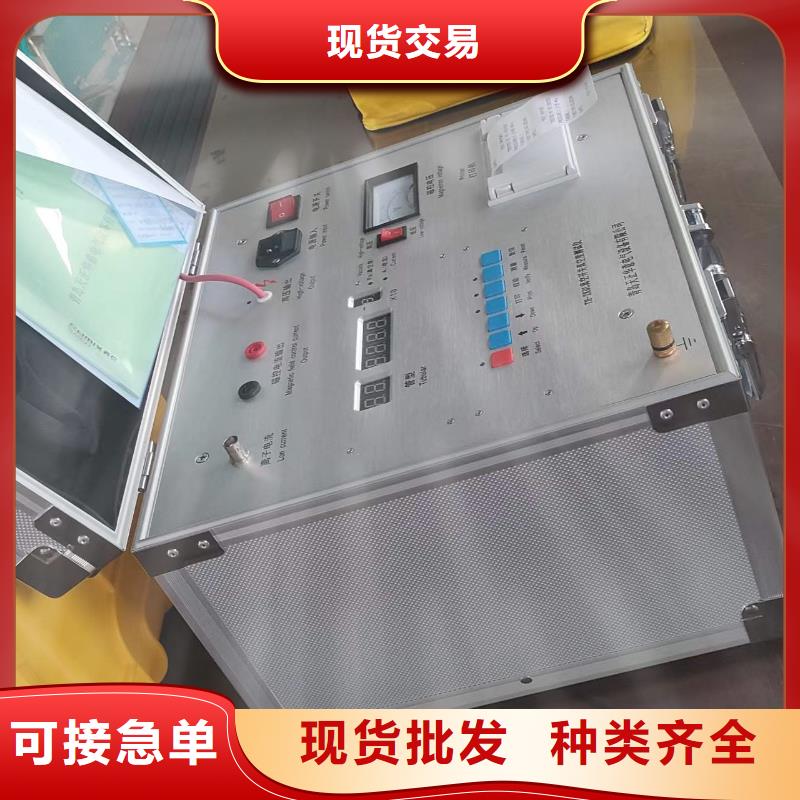

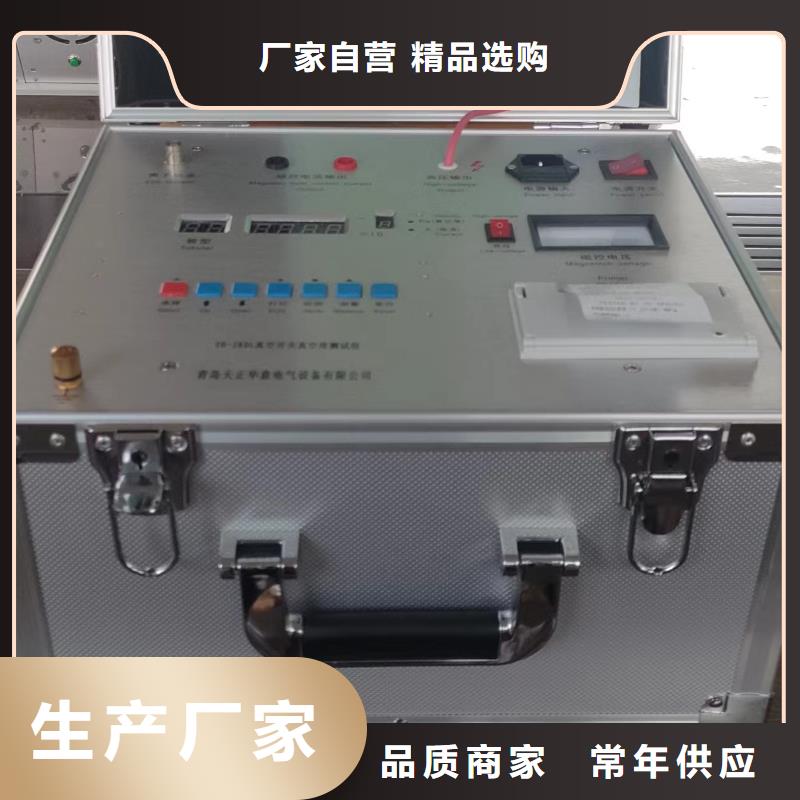

青海海西真空度开关测试仪当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。测试电路示意图如图１所示。H. V AC220V 励磁 励磁线圈 灭 弧室 L.YRf图1 灭弧室真空度磁控度放电法测试电路在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。四、操作使用方法1、仪器面板及连线说明：仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断,测量键用于施加高压及强电磁场对真空管真空度进行定量测试。在仪器侧面有一个高压输出端子，可用高压线连到真空管的一个触头上。离子电流输入端连接到真空管的另一个触头上。磁场电压两输出端应接到励磁线圈的两个接线端子上。接地端用于仪器外壳的保护接地。管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。2、管型选择：陶瓷、玻璃灭弧室 管径小于80mm为00号管型管径大于80mm小于100mm为02号管型管径大于100mm小于110mm为04号管型管径大于110mm为06号管型室内环氧树脂全封闭式灭弧室、6000V及以下灭弧室选定01号管型3、进行检漏：测试真空度前应进行检漏。
