我们精心制作的二次压降负载测试仪大电流发生器专业完善售后产品视频已经准备就绪，让您一睹产品的风采。无论您是初次接触还是再次了解，视频都将为您带来全新的视角和体验。

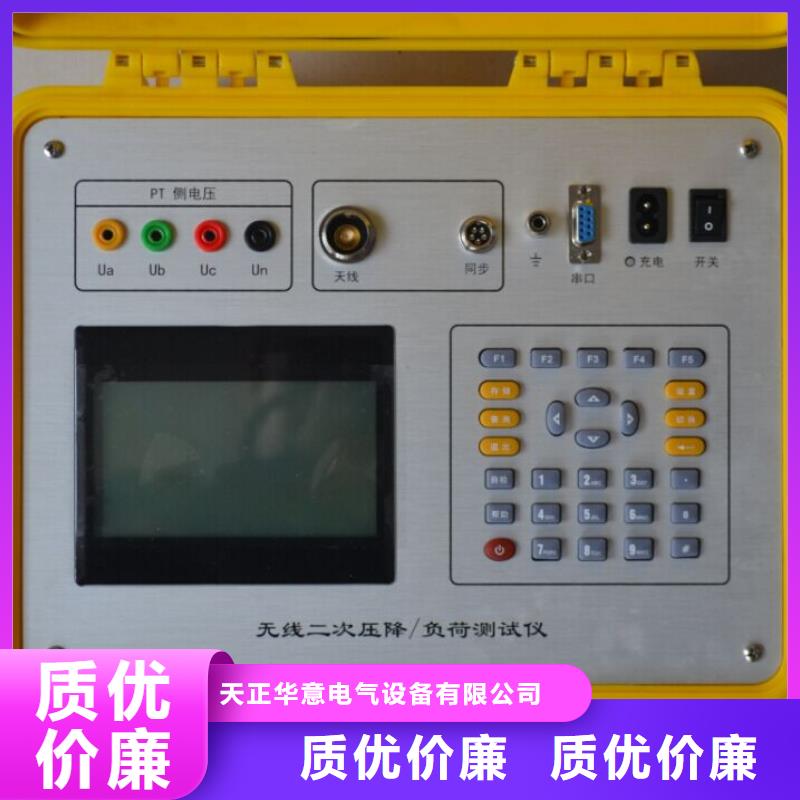

以下是:安徽淮北二次压降负载测试仪大电流发生器专业完善售后的图文介绍
安徽淮北二次压降负载测试仪技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、标准电能脉冲常数标准电能脉冲常数：内置互感器常数（FL）＝10000 r/kW·h ，钳型互感器常数（FL）：
天正华意电气设备(淮北市分公司)承诺：将继续以市场为导向，以科技为依托，逐步更新现有 微机继电保护测试仪生产设备以 微机继电保护测试仪产品品质，不断引进高级管理人才和技术人才以提高企业的管理能力和技术水平，使企业在市场经济的浪潮中创造更辉煌的业绩。
安徽淮北二次压降负载测试仪所示为四线压降测试判别结果包括：PT侧A相电压， B相电压，C相电压；Wh侧A相电压，B相电压，C相电压；两侧A相角差，B相角差，C相角差；两侧A相比差，B相比差，C相比差；A相误差及修约，B相误差及修约，C相误差及修约。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。7．三线PT负荷屏在选中主菜单‘三线PT负荷测’功能后，按键，进入‘三线PT负荷’屏，同时进入测试过程，测试计数开始计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十二所示），计够60次后测试完毕，显示测试结果，如（图十三所示）。图十二 三线PT负荷测试 异常图十三 三线PT负荷测试 正常图十三所示为三线PT负荷测试屏测试判别结果，包括：PT侧AB相电压， CB相电压，AB相电流、CB相电流，AB相力率、CB相力率，AB相相角，CB相相角，AB相电导、CB相电导，AB相电纳、CB相电纳，AB相负荷、CB相负荷。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。8．四线PT负荷屏在选中主菜单‘四线PT负荷’功能后，按键进入‘四线PT负荷’屏，同时开始测试过程，测试计数开始计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十四所示），计够60次后测试完毕，显示测试结果，如（图十五所示）。测试完毕后显示测试结果。图十四 四线PT负荷测试 异常图十五 四线PT负荷测试 正常
安徽淮北二次压降负载测试仪当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；
