以下是:内蒙古兴安工频过电压保护试验装置10年生产厂家的图文介绍

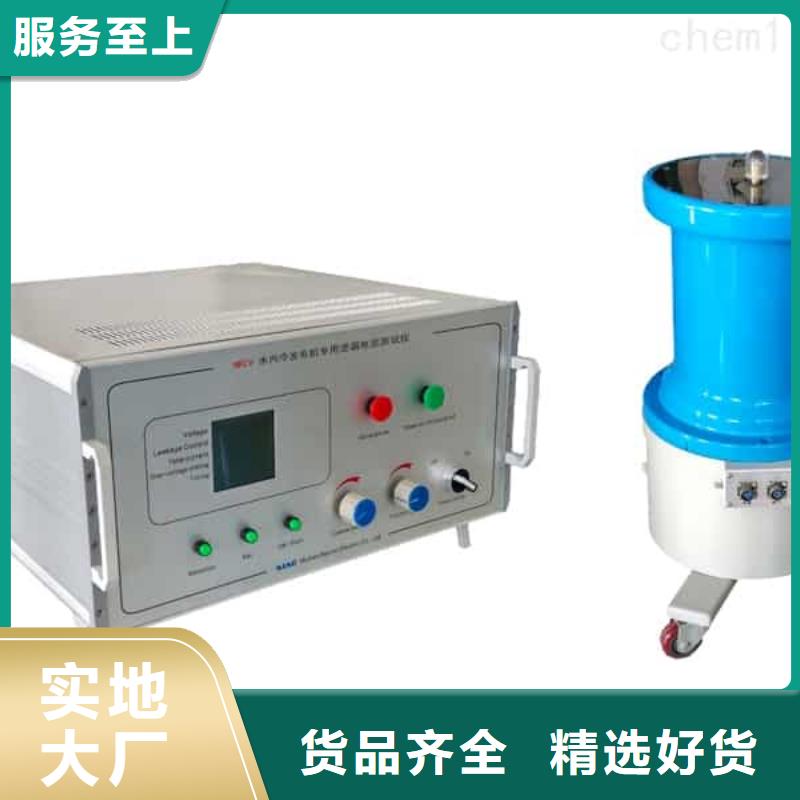

内蒙古兴安灭磁过电压测试仪工作原理TH-II灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪
内蒙古兴安灭磁过电压测试仪性能特点1.仪器主机采用高强度铝合金机箱，分体式结构设计，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压，而对试验人员造成伤害的隐患，仪器一旦有高压输出会发出声光报警示，对现场仪器使用人员有良好的提示作用。3.全中文简体液晶显示，人机界面良好，操作简单直观，仪器主机内置32位高速处理器，具有强大的数据处理能力。4.仪器主机可直接输出直流高压用于测试氧化锌避雷器及无间隙三相过电压保护器直流特性，通过外接高压试验变压器用于交流耐受电压试验和有串联间隙的过电压保护器工频放电电压试验，一套仪器即可完成10kV电压级电气设备常用的交直流耐压试验项目。5.测试过程全自动，根据被试品试验项目类型选定设置好试验参数，仪器自动进行试验电压升降和电流的自动采样，交流耐压自动计时，串联间隙过电压保护器交流动作电压自动测试三次，氧化锌避雷器及无间隙过电压保护器的直流1mA参考电压全过程自动试验。6.对工频耐压试验，仪器具有良好的试品击穿瞬间后级电源保护功能，内置高频尖脉冲抑制器防止损坏仪器测量电路，并根据试品类型自动调整升压速度、同步测取施加电压、泄露电流的真有效值。7.仪器内部程序根据各类设备交接和性试验要求的耐受电压值，选定后自动进行测试并同步计时1min终止试验，带有面板式微型打印机，及时打印出被试品类型、耐压试验参数及耐受时间。
天正华意电气设备(兴安市分公司)建立有 微机继电保护测试仪产，供，销以及后勤保障等体系，组织机构完整，公司现有员工600余人，其中业技术管理人员50余人，具有较强的 微机继电保护测试仪研发，设计，生产，销售业务能力和较好的管理水平，可为顾客量身定做，提供专业化服务。
内蒙古兴安灭磁过电压测试仪用 途本套设备适用于绝缘子、互感器、电容套管、电力变压器、高压架空线等电力设备的工频耐压及科学研究。使用条件使用条件：户内海拔高度不超过1000米环境温度：-25℃～+40℃相对湿度：≤90%（20℃）时地震烈度VII级无导电尘埃无火灾爆炸危险不含腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率<3%设有一可靠接地点，接地电阻小于0.5Ω遵循标准JB/T9641-1999 试验变压器GB/1电力变压器GB/T311.1-1997 高压输变电设备的绝缘与配合GB/T16927.1-1997 高电压试验技术 部分 一般试验要GB/T16927.2-199高电压试验技术 第二部分 测量系统GB7328-87变压器和电抗器的声级测量GB8749-1998 调压器的通用技术要求成套设备组成部份本套设备由工频试验变压器、手动控制台、柱式调压器、分压器、保护电阻、局放仪及一些附件组成。主 要 技 术 参 数一、THW-150/300工频无局放试验变压器额定输入电压380V，额定输入电流394A额定输出电压300kV，额定输出电流0.5A额定容量150kVA二、TH-J2000D 300KV/150KVA 电源控制台控制台工作电源220V，控制台设有手动升压，耐压自动计时，耐压计时结束后自动降压至零位，另外本控制台有调压器零位启动和过流、过压保护，控制线路详见控制台原理线路图。三、TYDGZ-150/0.38柱式调压器额定输入电压单相380V额定输入电流395A额定输出电压0～420V额定输出电流357A额定容量150kVA四、TRF-400/300电容分压器额定电压300kV高压臂电容400pF低压臂0.4uF五、GR300-0.5A/5KΩ保护电阻额定电流0.5A，阻值5KΩ六、LBQ-150/0.38滤波器额定电流：395A，额定容量：150kVA成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。
