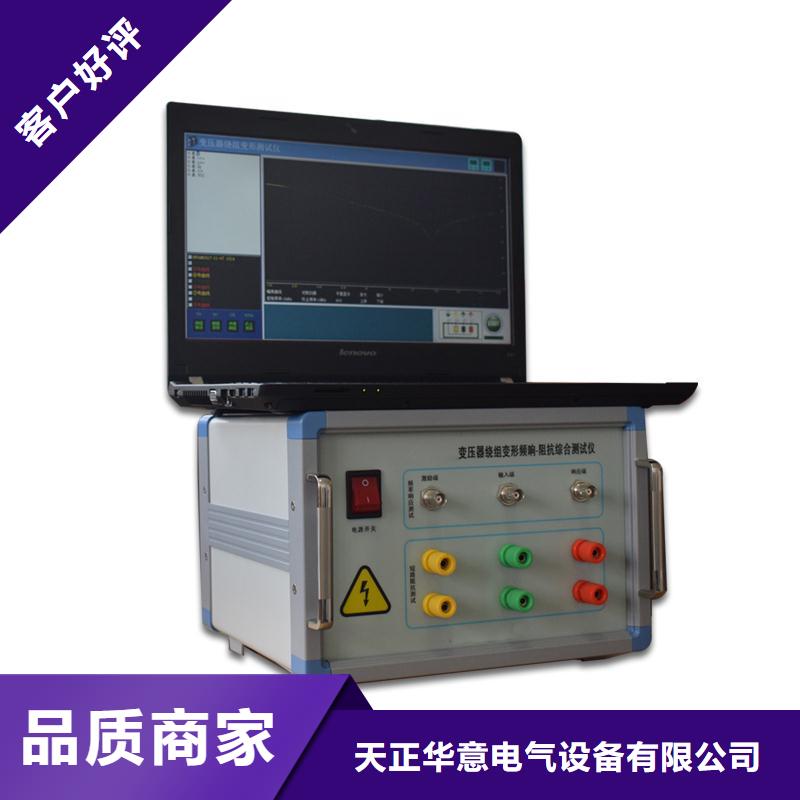

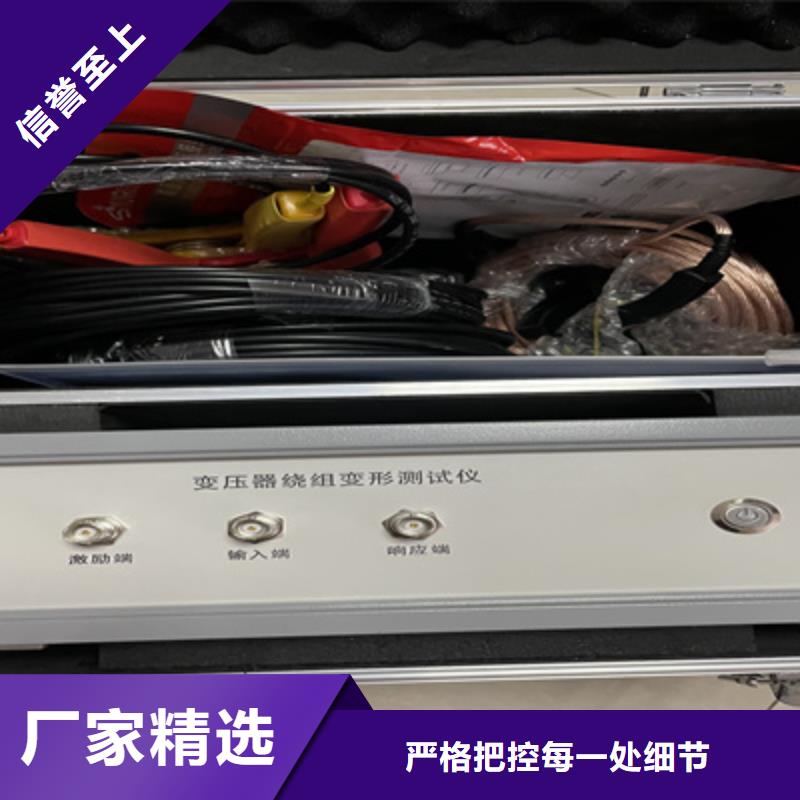

江苏无锡变压器绕组变形测试仪数据回显本系统可以对已经存盘的数据进行回显，在F区依次选择电站名称、变压器名称、试验类别与时间、绕组类型与时间，即可将已经完成的测试结果调出。默认显示在条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达时（9条曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。E区中的曲线共分为三组，1-3为一组，4-6为一组，7-9为一组，每组曲线在组内进行相关性分析。因此，需要保证用于分析的曲线在同一组别内，否则无法得到正确的分析结果。选择好曲线后，点击“分析”，系统会在左侧弹出报告显示窗口，其余与4.3描述操作一致。4.5报告保存位置报告保存到D盘文件夹下，文件夹层级为D:\ 变压器绕组变形测试报告\测试报告＋打印时间.doc或测试报告＋打印时间.jpg。报告可能是WORD文档或者JPG图片，依据在保存时的选项而定。五 设备维护本节提供基本的维护资料，请尽量不要尝试去拆装、更改和维修变压器绕组变形测试仪。5.1基本维护定期用干净的布擦拭测试仪及其附件的表面。测试仪应放置在干净、湿度较低的位置，并防止脏污的灰尘进入测试仪内部。仪器不用时放入包装箱，包装箱平时至于平放状态。5.2高级维护由本公司的专业技术人员负责进行。六 订购与服务6.1仪器主机自出厂之日起三年内，属产品质量问题免费包修；其他原因造成的损坏，公司仅收取维修成本费。6.2公司对产品提供终身维修和技术服务。6.3如发现仪器有异常情况，请及时与公司联系，以便为您提供便捷的处理方案。请勿自行拆卸。 附录1:相关系数与变压器绕组变形程度的关系我公司的变压器绕组变形测试仪严格按照电力行业标准DLT911-2004《电力变压器绕组变形的频率响应分析法》对变压器绕组变形程度进行分析，具体相关系数与变压器绕组变形程度的关系见下表： 相关系数与变压器绕组变形程度的关系（仅供参考）绕组变形程度 相关系数R严重变形 RLF＜0.6明显变形 1.0＞RLF≥0.6或RMF＜0.6轻度变形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常绕组 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF为曲线在低频段（1kHz～100kHz）内的相关系数；RMF为曲线在中频段（100kHz～600kHz）内的相关系数；RHF为曲线在高频段（600kHz～1000kHz）内的相关系数。

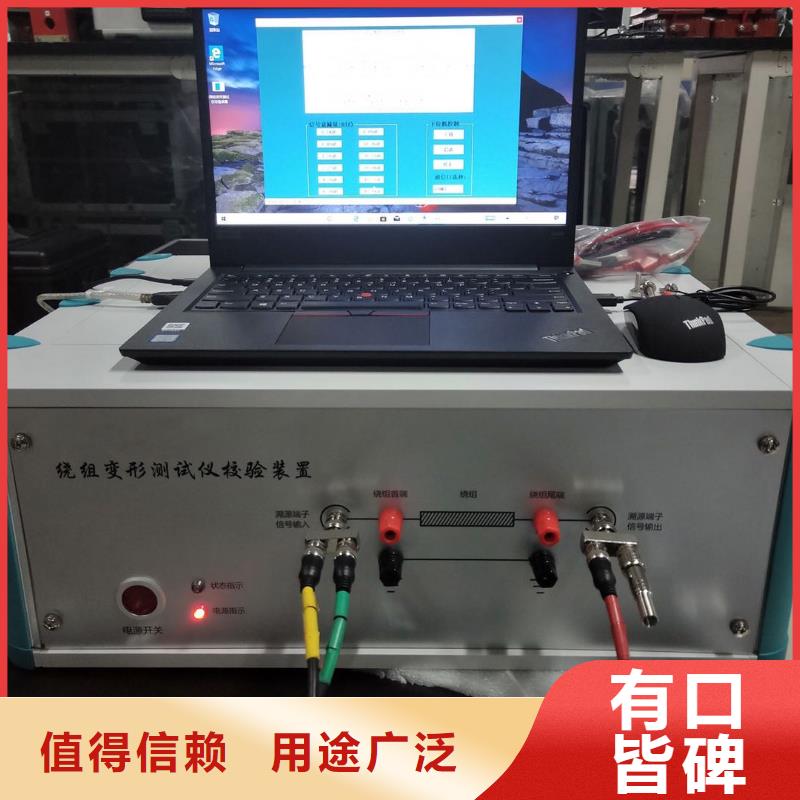

江苏无锡变压器绕组变形测试仪 如何选择试验电源：填写一次电压、电流、阻抗值无误（注意：电压kV、电流A），测试界面会给出测量电源选择，例如220V下电流值呈红色表示内部电流超过10A以上必须选择外部电源，否则电流值绿色小于10A选择内部电源。8.阻抗值测量界面如何选择：一般情况大型电力变压器高压侧为YN形和Y形，实际接线二者都为Y（A、B、C）接线，在测试界面上也是选择Y形测量。高压侧D形测量在测试界面上有两种选择D和D1其区别带短接和不带短接，选择测量结果值与铭牌短路值相符合。9.绕组变形软件：检测数据生成Word文档是在生成过程需要调用Word软件完成，所以笔记本电脑必须安装Word软件。当检测软件操作界面出现异常和操作不灵时，笔记本电脑需要杀毒处理，测试软件可能恢复正常如果不正常则需从新安装测试软件。10.检查仪器是否正常频响法：仪器正常流程开机，连接测试线和USB线把黄色夹子和绿色夹子短接，打开测试软件运行，在0dB处出现一条直线则仪器正常。11.检查仪器是否正常阻抗法：仪器正常流程开机后，分别插上测量线黄、绿、红和USB线，测试线处在开路状态下，不要连接任何负载，夹子之间不要短路，测试电源选在内部位置，打开测试软件运行，任意选择填有一次参数位置进行测试，测量结果三相电压分别为:AB＝220V, AB＝220V,BC＝220V,CA＝220V,三相电流为零则仪器正常。 12.供电电源干扰：特别在新建变电站做绕组变形试验经常出现波形尖峰变形与原始波形差异很大，原因有电焊机、风镐、电钻等导致供电波形畸变。解决便携式UPS电源给仪器供电。 13.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。14.数据存放格式：文件是以ASCII码的形式存放，用户可用各种文字编辑软件进行阅读和修改。15.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。
