想要知道天正华意电气设备有限公司高压开关温升试验设备合作案例多产品如何？看视频就知道！看视频，选产品更明智！
以下是:四川宜宾天正华意电气设备有限公司高压开关温升试验设备合作案例多的图文介绍
四川宜宾大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485,触摸屏接口为RS-232, 因此， 需要增加一个RS-485 /RS-232转换线。
四川宜宾大电流发生器.工作原理由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、大电流输出端子：通过该端子进行电流输出。显示屏：电流值、输出时间在此显示。电源输市电AC220V接入端子电源开关：采用空气开关来控制设备电源。5、操作按键：实现人机对话。五、操作说明1.页面说明1）、进入系统:大电流输出界面大电流设置界面2）自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启 动开始计时，到设定输出时间完毕停止输出）参数设置2.设定电流输出自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.电流回路原理六注意事项为了操作人员及仪器的，确保仪器接地良好。试验准备时接好地线，工作完毕时，拆除接地线。接入仪器的电源要求能承受20A电流冲击。仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。设定过流保护的电流值应不超过仪器额定输出电流值。在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘防机械损伤。储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒,不可以放在特潮湿的仓库.
天正华意电气设备(宜宾市分公司)是一家专业生产 微机继电保护测试仪的厂家，我公司位于平度市平安路2号，交通方便、运输方便，生产经营优势明显。公司主要产品为 微机继电保护测试仪。 我公司与各大合作伙伴建立了良好的合作关系。公司一直致力于技术创新和产品质量的研发，经公司领导和广大员工的不懈努力，公司不断取得喜人的成绩。我公司秉承：诚信做人， 踏实做事的原则，坚信：天道酬勤，致臻方达。我们相信凭借公司所有员工的诚信品德，以及质优价廉的产品，心贴心的服务，定能与各地朋友共同长远发展!

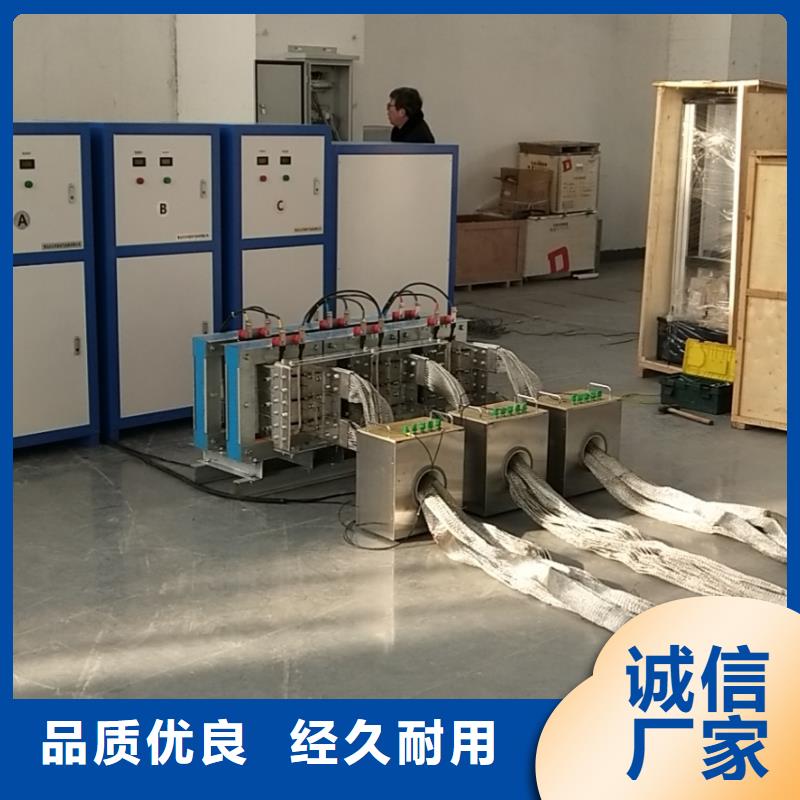

四川宜宾大电流发生器 电动柱式调压器简介引进丹麦专有技术、专有设备生产的柱式调压器，采用原装进口碳轮电刷在圆柱式线圈的磨光轨道上滚动，平滑无级的调节输出电压，构成柱式调压器。特殊设计的柱式调压器及补偿变压器与无触点控制器闭环组成柱式稳压器。性能指标达到德国VDE552标准。该类产品波形不失真，反应时间快，电刷无火花、耐磨损、使用寿命10年以上，稳压精度±1-5％可调，使用于感性、阻性、容性各种负荷，效率98.5％以上。具有户内、户外、干式自冷、油浸自冷多种型式。可提供无人值守，电梯专用等特种稳压器。输入电压波动范围±15％，±20％二种。。?柱式调压器具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。?????优势特征：?节能低噪：采用优质冷轧硅钢片叠装；全斜接缝；采用特殊处理工艺，有效降低了运行时的震动和噪声；以及计算机优化设计等新材料、新工艺、新技术的引入，使的变压器更加节能、更加宁静。?高可靠性：提高产品质量和可靠性，将是我们不懈的追求。在质保体系及可靠性工程方面进行大量的基础研究，积极进行可靠性认证，进一步提高升压变压器的可靠性和使用寿命。?环保特性：具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和性。?全自动温升专用三相大电流发生系统调压部分主体采用调压器（3台）3.2.2 电动柱式调压器技术参数：额定容量：100kVA 相数：单相系统进线380V，三相四线制。输出电压范围：0—430V或 0—250V（无极、平滑、连续调节）调压方式：电动运行方式：长期运行输出电压波形畸变率：＜3 ％（全量程）。空载输出电压小值：不大于额定值的1％输出电压不对称度：≤1％
四川宜宾大电流发生器 功率的估算电源变压器传输功率的大小，取决于铁芯的材料和横截面积。所谓横截面积，不论是E形壳式结构，或是E形芯式结构（包括C形结构），均是指绕组所包裹的那段芯柱的横断面（矩形）面积。在测得铁芯截面积S之后，即可按P＝S2/1．5估算出变压器的功率P。式中S的单位是cm2。例如：测得某电源变压器的铁芯截面积S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各种误差外，实际标称功率是30W。三、各绕组电压的测量要使一个没有标记的电源变压器利用起来，找出初级的绕组，并区分次级绕组的输出电压是基本的任务。现以一实例说明判断方法。例：已知一电源变压器，共10个接线端子。试判断各绕组电压。步：分清绕组的组数，画出电路图。用万用表R×1挡测量，凡相通的端子即为一个绕组。现测得：两两相通的有3组，三个相通的有1组，还有一个端子与其他任何端子都不通。照上述测量结果，画出电路图，并编号。从测量可知，该变压器有4个绕组，其中标号⑤、⑥、⑦的是一带抽头的绕组，⑩号端子与任一绕组均不相通，是屏蔽层引出端子。第二步：确定初级绕组。对于降压式电源变压器，初级绕组的线径较细，匝数也比次级绕组多。因此，像图4这样的降压变压器，其电阻的是初级绕组。第三步：确定所有次级绕组的电压。在初级绕组上通过调压器接入交流电，缓缓升压直至220V。依次测量各绕组的空载电压，标注在各输出端。如果变压器在空载状态下较长时间不发热，说明变压器性能基本完好，也进一步验证了判定的初级绕组是正确的。四、各次级绕组电流的确定变压器次级绕组输出电流取决于该绕组漆包线的直径D。漆包线的直径可从引线端子处直接测得。测出直径后，依据公式I＝2D2，可求出该绕组的输出电流。式中D的单位是mm。损耗
