变压器有载开关测试仪_变压器容量特性测试仪每个细节都严格把关的详细视频已经上传，从产品的外观到内在，从功能到性能，视频将为您呈现一个真实、的产品形象。
以下是:安徽合肥变压器有载开关测试仪_变压器容量特性测试仪每个细节都严格把关的图文介绍
安徽合肥变压器有载开关测试仪存储及查阅1、安徽合肥打印完后按“退出” 键进入图6所示的“处理菜单”，移动光标到“波形存储”处，按“确认”键则菜单中将出现一个“■2”项。这个数字代表当前储存的位置，用“↑”、安徽合肥“↓”键可改变“■2”的数值即改变储存的位置。选择存储位置后，按“确认”键仪器自动删改“■2”的内容，“■2”变为“OK”字样后则存储完毕。2、安徽合肥在处理菜单中。选择“波形查阅”后，按“确认”键进入“查阅菜单”则显示屏出现如图7所示画面，可用“↑”、安徽合肥“↓”键改变闪烁光标的位置即要查阅波形的位置，再按“确认”键则显示屏显示出要查阅的波形。这时按“打印”键即可打印出所查阅的波形。图6 图7五、安徽合肥高级设置：按“设置”键仪器显示如图8所示开机画面，每项设置功能均用“↓”或“↑”键移动手形光标指定，再按“确认”键选定，具体每项功能如下：名称档位-按“确认”键选定菜单可设定当前测量开关的名称和档位。逐位修改，“确认”键移动光标，“↓”“↑”键调整数值，“退出”键修改完毕。（字母变化顺序为： ABCDEFGHIJKLMNOPQRSTUVWXYZ，-./89:；?＠）设定好名称后按退出键进行档位设定。“xx→ xx”按“↑”键上调，例如“07→08”,按“↑”则变为“08→09”,按“↓”则变为“08→07”，按“确认”键修改完毕。查找方式-设置波形的查找方式。按“确认”键进入菜单，按上键选择手动方式或自动方式，按“确认”键表示选中。开机默认为自动方式。手动方式和自动方式的区别是按“测量”键后仪器始终循环采集，直到按任一键才停止测量，波形要人工查找放大。
天正华意电气设备(合肥市分公司)本着重合同、守信用的原则，竭诚为用户提供优良的 微机继电保护测试仪产品，真诚的服务，促进用户与浩大钢板库的共同繁荣，为中国乃至世界 微机继电保护测试仪事业的发展做出新的、更大的贡献。
秉承诚信、稳健、创新的价值观，甘于服务、善尽责任，人品、精品、责任是我们永远的追求，以客户管理系统为平台，构建客户满意的服务体系。
安徽合肥变压器有载开关测试仪上面所讲述槽作指南中的测试是自动方式的测试过程，下面简单介绍一下手动方式的测试过程。设置为手动方式后，按“测试”键仪器显示“正在充电”，同时可见到屏幕显示正在刷新的三条波形线，待显示波形呈直线状态且数值相对稳定时（注：这是一个充电过程）。启动有载开关，当听到有载开关动作对触头进行切换的声音时,阻值随之发生变化，采集的波形也发生小跳变。结束测试后显示的画面就是所测开关一次调压的全部动作过程。此时可通过按“↑”“↓”键把小跳变的波形移动到显示屏上部，按“确认”键把波形长度放大到比例适中即可。按“退出”键改变幅度比例适中即可，这样可人工寻找出开关切换波形。找到波形后，按“处理”键移动光标到“参数查阅”处按“确认”键则仪器将显示经平滑处理后的波形。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义如图5所示，处理好三项的参数后，就可按“打印”键进行打印。这时打印的图纸包括波形和处理的参数值。滤波参数-当选择“滤波参数”时，则显示“02：1”表示当前波的滤波常数，该项功能是为了在处理时对波形进行滤波。可用“↑”“↓ ”键改变其数值，在“00：1”设定状态下为原始波形，当数值越大时波形越平滑。进行设置可改变波形的显示和打印效果。系统时钟--年、安徽合肥月、安徽合肥日及时间的设置。用“↑”“↓”键移动光标到“时间设置”处，按“确认”键则时间处出现一闪烁光标，用“↑”“↓”键改变其数值，用“确认”键改变其位置。再按“退出”键则“时间”变成“年、安徽合肥月、安徽合肥日”，同理设置年月日。设置好后按“退出”键结束。六、安徽合肥测试仪记录波形判读说明：（一）测量记录过程的理想直流波形及测试规范从有载开关动作过程来看，有几个参数尤为重要，其一即开关触头变换程序，具体须测量出整个切换过程的动作时间t4切换过程的波形变化，从波形图上应能看出三相是否同步等；其二是各触头联接的过度电阻，其中阻值还包括引线部分。如下表所示列出了长征电气一厂有载开关的参考指标（厂家不同指标有所不同）和测量参考值。

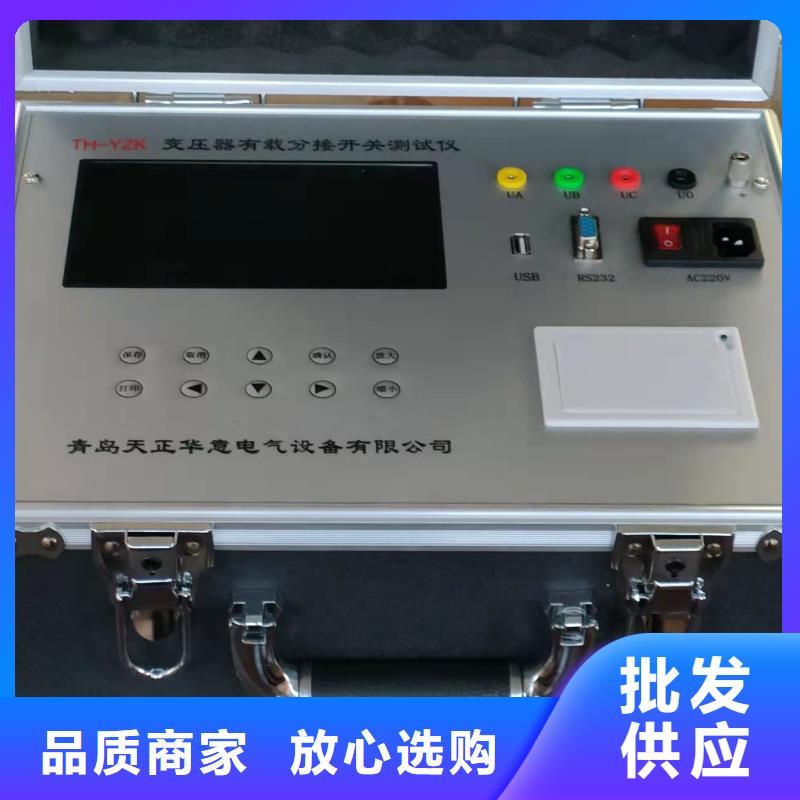

安徽合肥变压器有载开关测试仪变压器有载分接开关测试仪
变压器有载分接开关测试仪可以检查有载分接开关的动作顺序、安徽合肥同城切换时间，具备测量有载开关的过渡波形、安徽合肥同城过渡时间、安徽合肥同城接触电阻及三相同期性等功能。
具体要求如下：
a.三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A 档
b.端口 电压：24V
c.过渡电阻 量程：100Ω
d.过渡电阻测量范围：1A 档：0.4Ω~20Ω 0.2A 档：10Ω~100Ω
e.波形记录时间长度：300ms
f.采样速率：30k
g.时间分辨率：0.1ms
h.电阻分辨率：0.1Ω
i.准确度：过渡电阻：±5％读数±0.1Q 过渡时间：±0.5％读数±0.2ms
