一分钟的时间，对于了解我们的双钳式伏安相位表产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:广西防城港双钳式伏安相位表的图文介绍

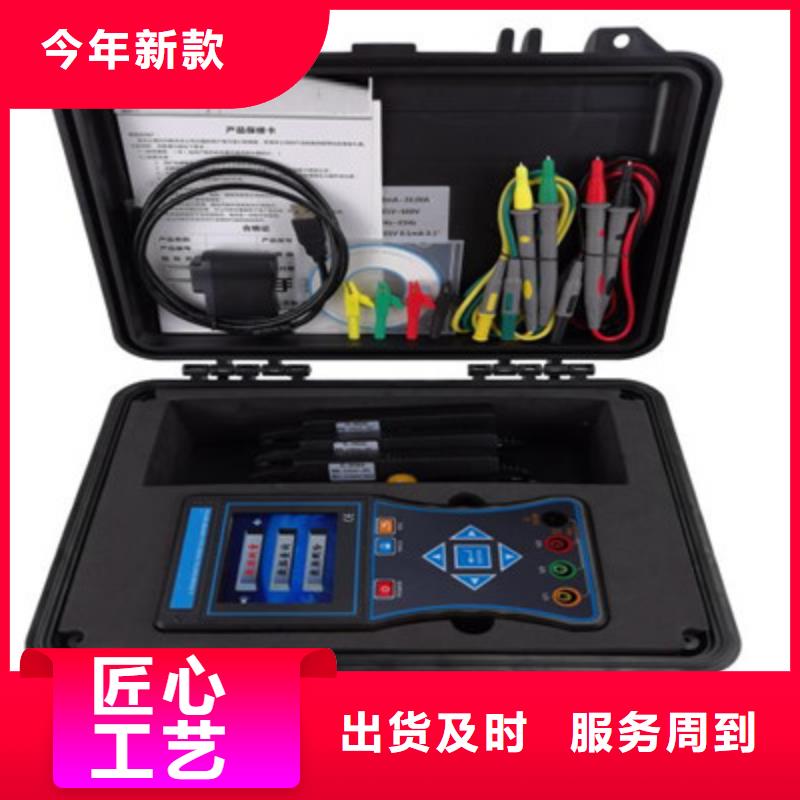

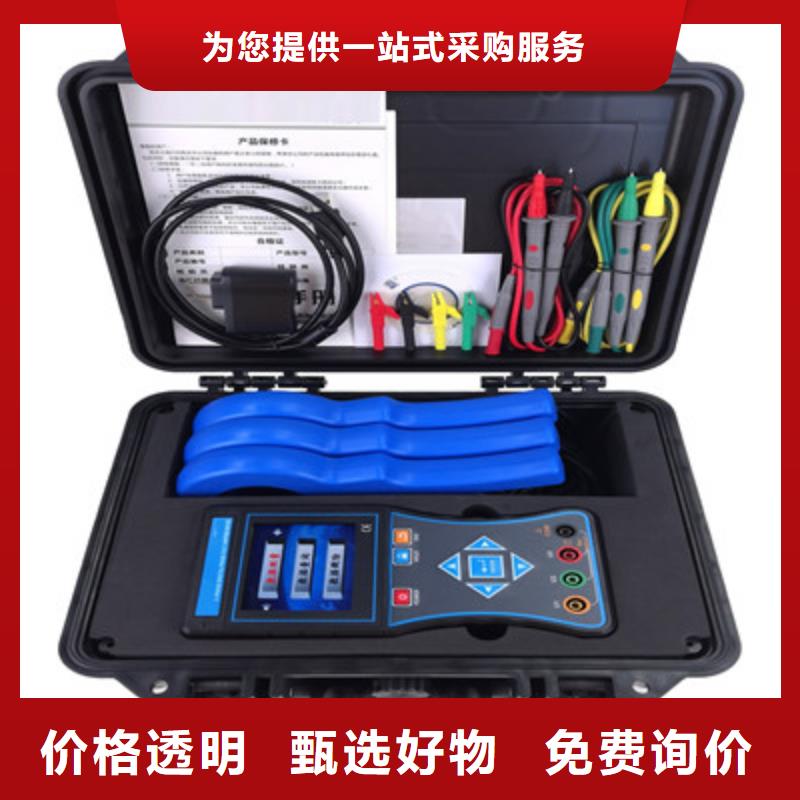

广西防城港相位伏安表便于分析管理数据自动关机仪表无操作约15分钟后关机背光功能有，适合昏暗场所及夜间使用电压检测当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：1MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝 缘仪表线路与外壳之间≥100MΩ结 构外壳绝缘适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2三、装箱单仪 表1台电 流 钳3个USB通讯线1条监控软件(光盘)1张仪 表 箱1个充 电 器1个测 试 线4条（黄、绿、红、黑各1条）说明书、保用证1套?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?不要同时操作2个或2个以上的按键，操作会无效。?测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。?为保证测量精度，I1、I2、I3电流钳不能混用，需对应接口连接。?
广西防城港相位伏安表测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）A相电流（用黄色来显示）B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。系统校准界面，图十五、系统校准，此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2％以内。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）
天正华意电气设备(防城港市分公司)位于平度市平安路2号，地理位置优越，交通运输十分方便。 公司经过二十几年的努力，形成一家具有产品开发、制造、销售于一体的综合性厂家。公司产品远销全国各地。现公司生产的产品种类有 微机继电保护测试仪。 公司技术力量雄厚，检测设施完善，设备齐全。公司在发展过程中坚持科研、设计和生产服务相结合，以科技投入为先导，以先进的设备，过硬的质量为保障，优质快捷的售后服务赢得了广大客户的信赖。公司将继续与社会各界通力合作。并竭诚希望各界朋友能一如既往的支持和关心我同温层司的发展。
广西防城港相位伏安表在仪器侧面，圆孔为充电插座；方孔为USB通讯插座。6．操作方法6.1 工作电源本仪器采用电池供电，无需外部电源，仪器就可以工作。6.2 工作接线（关键操作）6.2.1 电压接线（1）三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和Uo接线端子分别接到现场A、B、C、N三相电压和零线上。（2）两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的Uo接现场B相电压。6.2.2 钳表接线三只钳表（10A）对应插入电流输入插座中，并锁紧，以保证良好接触。6.3 开机进入主菜单按照说明书中说明的接线方法进行接线，确认无误后方可接通电源。打开电源进入主菜单画面（如图2）： 2 主菜单用1-8键来进入对应的子菜单。如：进入“参数设置”界面，单击“1”键即可。6.4 参数设置进入主菜单，单击“1”键，进入参数设置菜单。“↑”，“↓”为光标移动键。序号：为当前仪器数据组的编号，按数字键输入相应数字编号，多为6位。台站、线路：所要测试的电网台站、线路编号。
