产品视频展示，助您洞悉交流指示仪表校验装置正规厂家生产产品的每一处细节。让购买决策变得轻松简单，为您带来更好的购物体验。
以下是:湖南邵阳交流指示仪表校验装置正规厂家生产的图文介绍
天正华意电气设备(邵阳市分公司)位于平度市平安路2号，交通十分便利。我厂从事 微机继电保护测试仪的研发、生产、施工。通过多年来的不断创新和发展，产品已形成高品质的 微机继电保护测试仪系列，更有一支的技术队伍和生产队伍。我厂产品质量稳定、信誉良好。我厂始终坚持诚信务实的经营宗旨，把客户的要求放在重要位置，以优质的产品、完善的服务与各界新老朋友真诚合作、共同发展、共创辉煌！
湖南邵阳三相电能表校验装置 谐波设定方法是：（1）先按“谐波值”键，显示窗口Ua、Ub、Uc、Ia、Ib、Ic均显示一个数字2，2代表个相所含波形数，电源中已经预置一种谐波输出方式，即每相均含有基波和三次谐波两种波形，三次谐波相对基波幅度为10％，相位为零。（2）再按“谐波值”键，显示器表达两个意思，一是本次谐波参数共3项由P、S、Φ显示，可输入参数的项，其代码在闪动。二是指定输出本次谐波的相序，显示于6个窗口的相序符号，表示该相内含有本次谐波，按下相应的起停键（Ua…Ic等）,可使该相退出或参加.（3）谐波有三个参数是:谐波次数（n）,谐波幅度（A）,谐波相位(P)定义是:n:两位数值1-21次任选.A:三位数,表示以基波幅度为,本次谐波相对基波的百分值,0-,按整数设定。P:三位数,表示谐波的相位0-360°按整数设定.输完一个谐波参数后,再输下一个参数，可按依次“谐波”键,下一个代码会闪动,表示可以输入。(4)某次谐波设定完后，要确认，确认的方法是,先按“↑”键,再按”0”键.(5)当某一相输出含有多个谐波成分，可以多次输入,并每次都确认一下.(6)从”谐值”状态退出,可按任一个功能键.使用谐波输出要

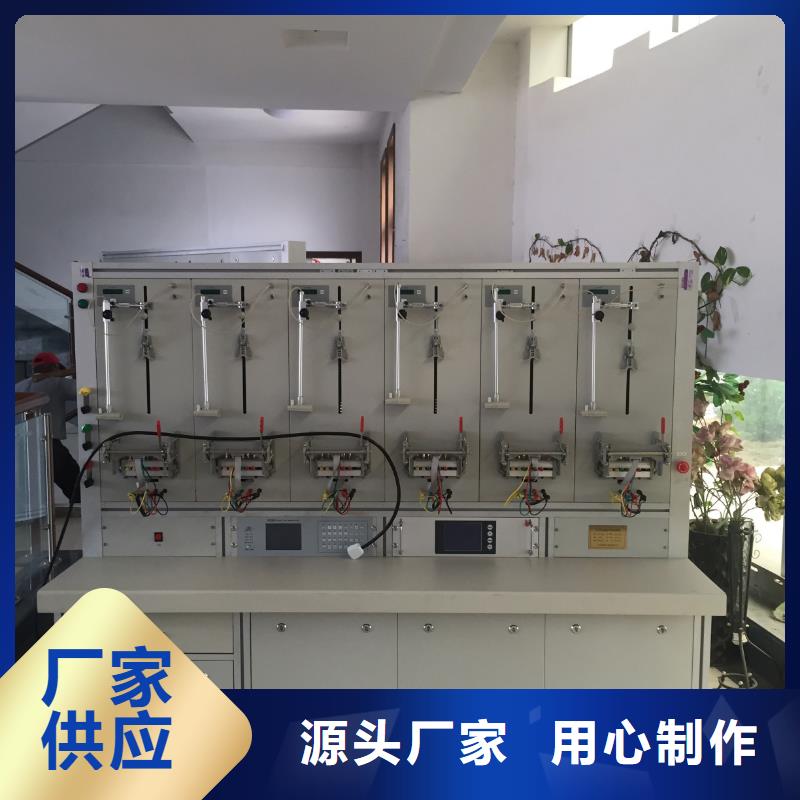

湖南邵阳三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。

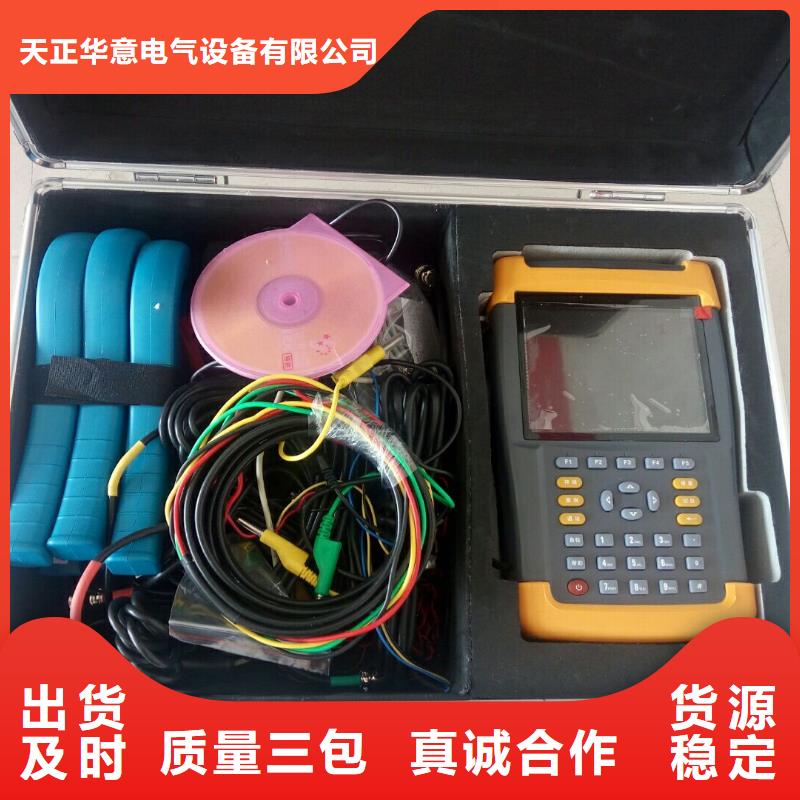

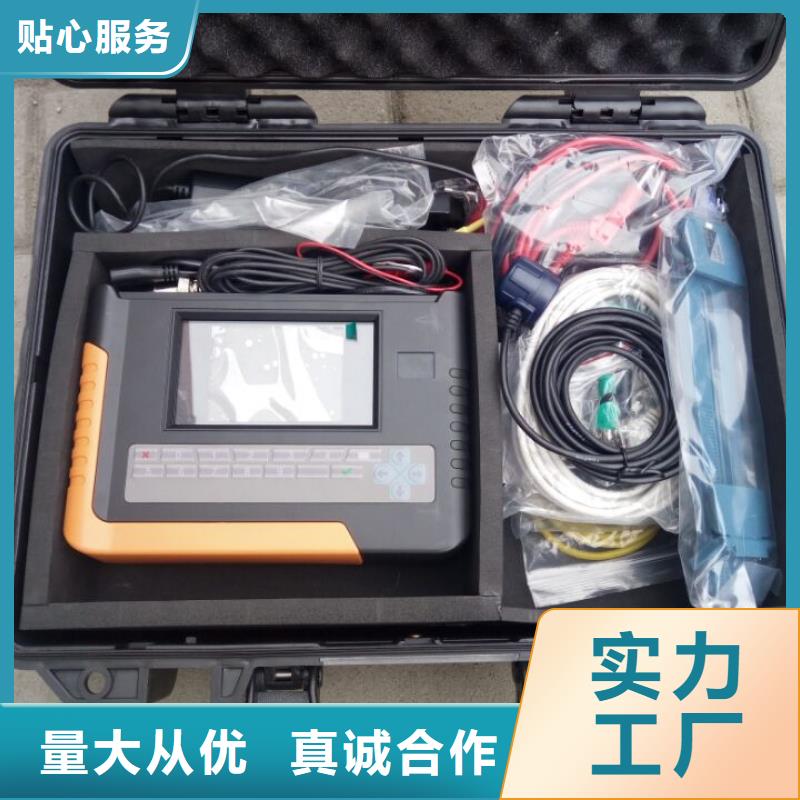

湖南邵阳三相电能表校验装置功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。可同时检测主副表的误差。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。
