以下是:山东青岛三相电能表校验装置-【配电终端自动化测试仪】厂家经验丰富的图文介绍

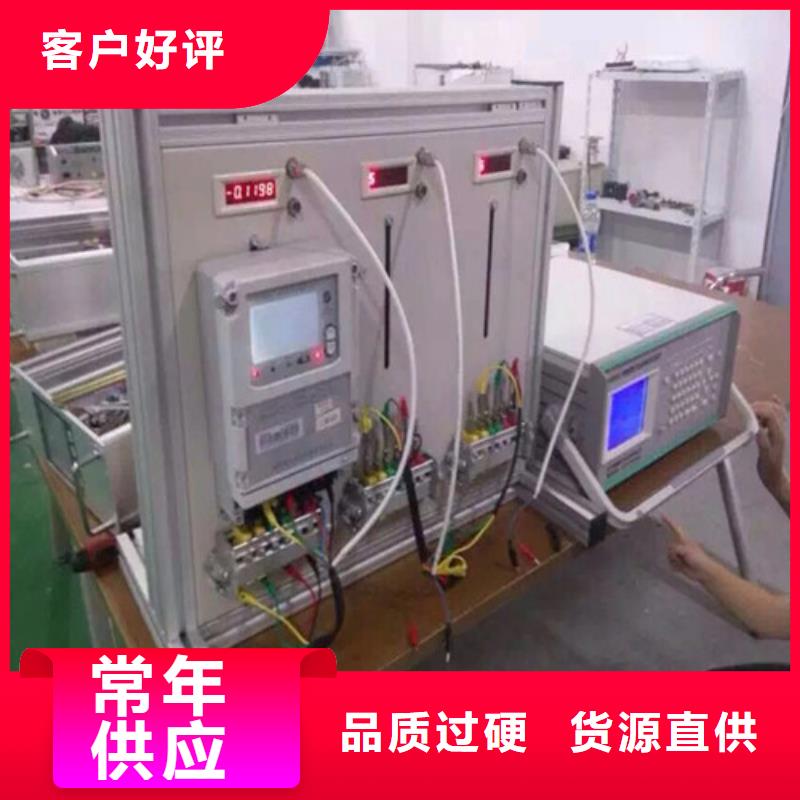

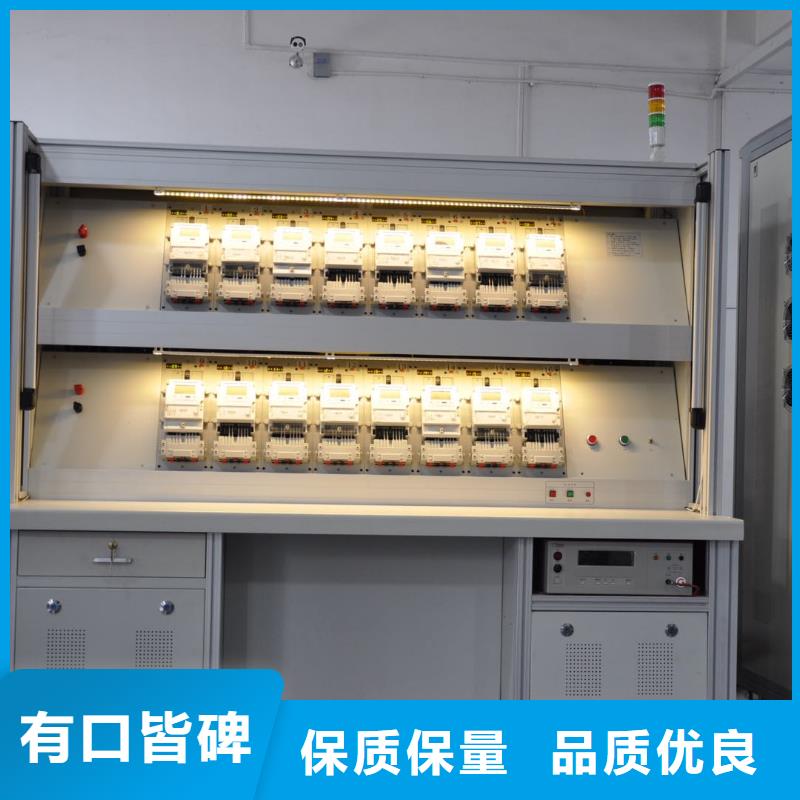

山东青岛三相电能表校验装置[警告]在未接好电源线并关上后门之前，请勿将电源线插头插入供电插座，装置台体内裸露的接线端子可能会引致触电，危及生命。在装置通电前应注意释放装置的急停开关（如果曾按下），并确定试验室的供电插座是否有电，电网相电压是否220V/380V（线），一般正负误差不应超过10％，电压过低或过高，可能造成本装置功放的供电回路不能可靠工作。在装置内部安装的电源插座，通常受装置电源总开关的控制，装置未开机前是无电的，插座用于给装置内配置的标准表等内部仪器供电。在装置外部安装的电源插座，不受装置电源总开关的控制，直接连接在装置电源的进线端，只要连接上装置的电源线，这个插座就始终是有电的。按下【电源】开关后，装置的标准表、误差计等首先供电（一般装置内标准表的电源开关应始终开启），再按下装置【功放】开关。功放电路由于“延时供电电路”的作用，不会立刻接通电源，约经过几秒钟的延时，专伺功放电源接通的交流继电器吸合，功放电源接通。如果装置发生漏电或电源短路等故障，过载指示灯将点亮并发出蜂鸣声报警。更多表位的装置，挂表架上的误差显示系统可能采用独立结构的开关电源供电，它输出5V直流电压给分布式误差计及显示器。● 被校表的装卸被校表的安装方式一般采用带有多功能端子的快速自动压接表架，被校表所有端子一次压接完成，不用再打螺丝，大大减轻了校验操作人员的劳动强度。电流输出在挂表架上各表位的连接和走向是从左到右，从上到下。

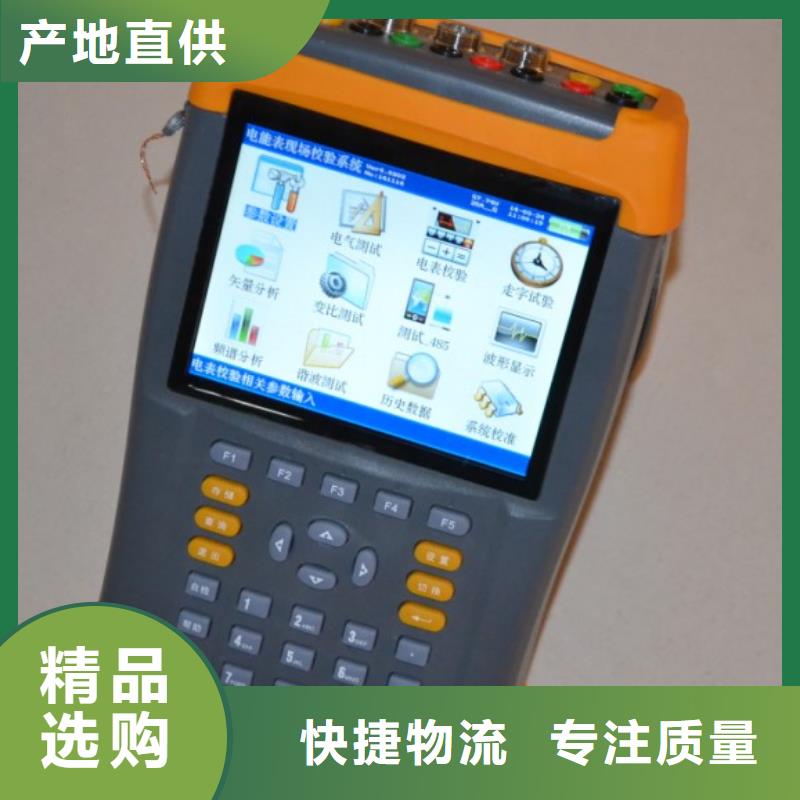

山东青岛三相电能表校验装置功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。可同时检测主副表的误差。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。
