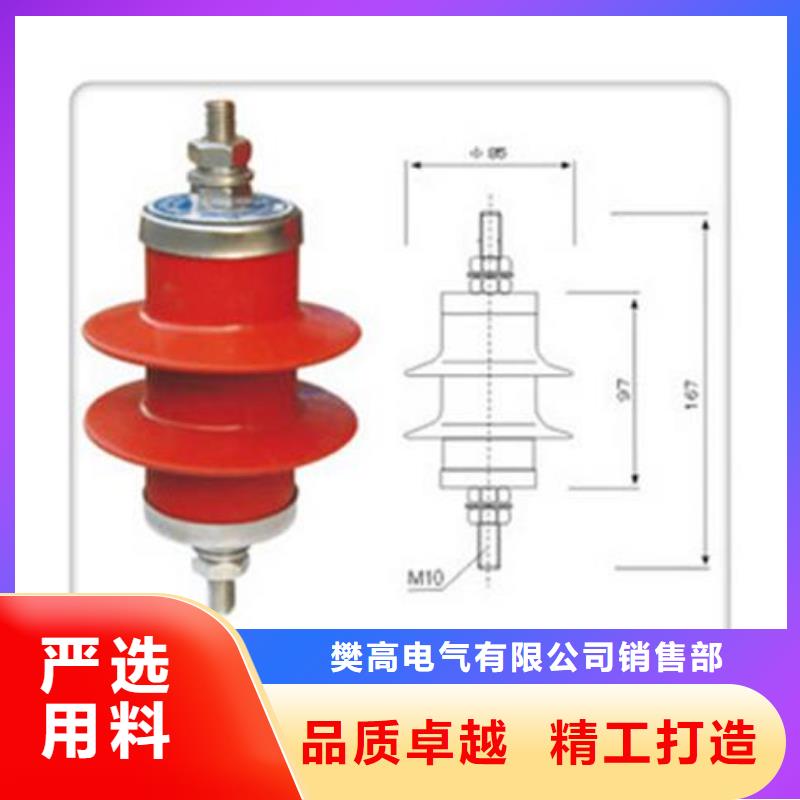

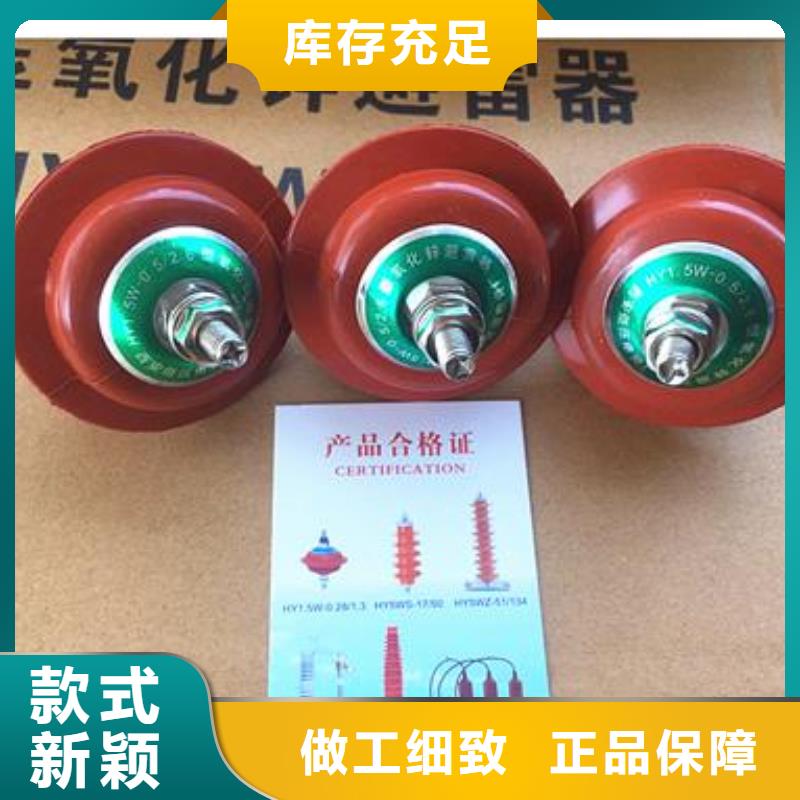

HY5WZ2-54/134G避雷器

对接口的包封技术   包封硅橡胶复合外套上、下法兰与环氧玻璃布筒连接的外露面是避雷器加强密封的良策，也是防止电蚀损的又一有效措施。目前许多国外同类产品在工艺上亦未能实现这样的包封；但必须保证硅橡胶与法兰各种金属材料及热处理后的镀层之间有良好的粘合。此外，可在法兰上增加一个下大上小的槽形结构，以增强硅橡胶不出现脱胶的机械应力。  （4）防技术  为取得良好的防性能可在模压硫化伞裙前将环氧玻璃纤维筒加工出长条梯形槽，并用专用楔形嵌件堵紧。梯形槽在避雷器故障时起排气作用，楔形嵌件保证注塑时硅橡胶不至于进入环氧设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。玻璃纤维布筒内腔。梯形槽的长度、数量、防力须经严格计算及试验求得。该型避雷器在中国及都通过了40kA和800A的短路电流试验。  （5）吸收能量校核  有间隙线路避雷器由避雷器本体和外串联间隙构成。正常运行工况下避雷器本体的荷电率为10％以下，它主要承受雷击过电压，因此对它的其他技术性能要求大为降低。避雷器电阻片承受雷击过电压的能力极强，直径50mm的电阻片即能承受4/10ms、100kA 大电流冲击，其技术特性参见表2。330kV、500kV线路避雷器的突出技术问题是电位分布不均匀。与瓷套式避雷器不同，它是悬挂在空中的，必须采用三维电场、用有限元法计算其电位分布[5]。由于在结构上不能采用外并电容的均压措施。避雷器高度超过5m时，如不采取措施，其电位分布不均匀系数将达1.2，荷电率达98％。这将加速高场强处电阻片的老化。因此，通过Solid Works三维设计及改善电位分布的设计，并通过改变均压环的数量、大小、放置位置及深度等措施使500 kV无间隙线路避雷器（5.4m高）电位分布不均匀系数限制在10.4 ％以下[5]，详在避雷器整体模压注射硅橡胶过程中，避雷器各部分均处于受热状态（100℃以上）。当模压硫化完成（即避雷器密封完成），冷却后内部将形成低气压。

利用氧化锌良好的非线性伏安特性，氧化锌避雷器使在正常工作电压时流过避雷器的电流极小（安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。氧化锌避雷器是七十年展起来的一种新型避雷器，氧化锌避雷器它主要由氧化锌压敏电阻构成。每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电阻），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压控制在范围内，从而保护了电器设备的。的规模型企业，高压避雷器公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。 1.按电压等级分氧化锌避雷器按额定电压值来分类，可分为三类；高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。 2.按标称放电电流分氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。 3.按用途分氧化锌避雷器按用途可划分为系统用线路型、系统用电站型、系统用配电型、并联补偿电容器组保护型、电气化铁道型、电动机及电动机中性点型、变压器中性点型七类。 4.按结构分{图片} 氧化锌避雷器按结构可划分为两大类；瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，Ⅰ级为普通型、Ⅱ级为用于中等污秽地区（爬电比距20mm/KV）、Ⅲ级为用于重污秽地区（爬电比距25mm/kV）、Ⅳ级为用于特重污秽地区（爬电比距31mm/kV）。复合外套；复合外套氧化锌避雷器是用复合硅橡胶材料做外套，并选用高性能的氧化锌电阻片，内部采用特殊结构，用先进工艺方法装配而成，具有硅橡胶材料和氧化锌电阻片的双重优点。该系列产品除具有瓷外套氧化锌避雷器的一切优点外，高压避雷器另具有绝缘性能、高的耐污秽性能、良好的防性能以及体积小、重量轻、平时不需维护、不易破损、密封可靠、耐老化性能优良等优点。 5.按结构性能分氧化锌避雷器按结构性能可分为；无间隙（W）、带串联间隙（C）、带并联间隙（B）三类。
