以下是:陕西宝鸡隔离开关温升负载寿命综合测试台良心厂家的图文介绍
陕西宝鸡大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485,触摸屏接口为RS-232, 因此， 需要增加一个RS-485 /RS-232转换线。
陕西宝鸡大电流发生器.用途全自动大电流发生器，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用西门子PLC和威纶通触摸屏数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，采用美观大方的PVC面板直接显示一次电流，便于试验观察及记录。测量精度高 0.2级功率大、体积小、带负载能力强体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按10A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按短时间工作配制（5分钟以下）。二、技术特征1.名称和分类（1）名称：全自动大电流发生器。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 输出电流： AC0～1000 无级可调、面板带数显电流表2. 4 输出电压： (＞4V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.3级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11电流稳定度：0.2％；2.12保护设置：过流、过压

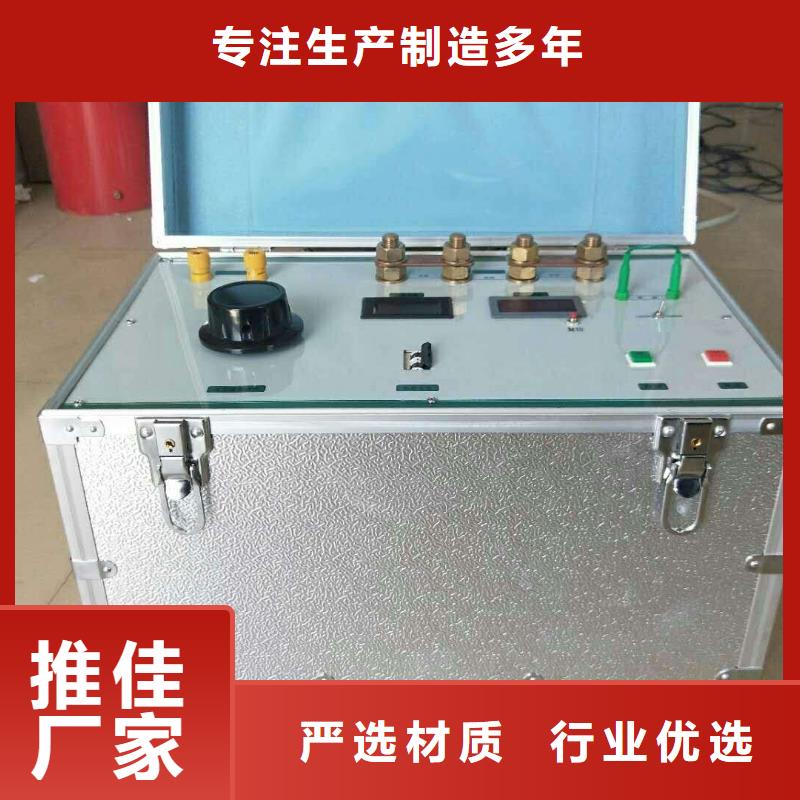

陕西宝鸡大电流发生器 大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级液晶显示器、高速热敏打印机 数字表，真有效值指示，测量。并配二次测量电流表表，可满足CT变比测量需求。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验。也可用于各种开关，电缆、电流互感器和其它电器设备作电流负载试验及温升试验。本系列产品根据体积、重量的不同采用分体/整体式结构（订购时请说明），具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便等特点，可作为工矿企业进行升流或升温试验的电流源设备。二、主要技术参数1、工作电压: 单相 AC220V、或AC380V、50Hz（需说明）2、输入功率5kva2、输出电压: 单相 并联输出AC0-5V，串联输出10V3、输出电流: 单相 并联输出AC0-1000A，串联输出0-500A4、数字仪表显示三、使用方法:1、接好连接线。2、接通电源，操作台上的绿色指示灯亮再打开控制开关，并开启启动按钮，升流器等待升流。3、将外部互感器二次接入面板上二次电流输入端口。4、顺时针均匀旋转调压器，使输出电流指示直至所需的大电流。此时二次电流表显示相应的数值。即可计算出外部互感器变比。如果需要更高的测试精度，可在机箱外接一标准电流表(外配互感器使用)。5、试验中，一旦出现异常情况，应立即切断电源，查明原因后再行试验。6、试验完毕，必须将调压器调回零位，断开电源；切断工作电源后，方可拆除试验接线，以保证。四、注意事项：1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。（长时间运行请说明）。2、新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。3、升流时应缓慢均匀，搬动时应避免过大的震动。4、本设备应存放于室内清洁、通风、干燥之处。五、保修条件本公司所售产品一律保修十二个月。出保修期外产品损坏酌收成本费。

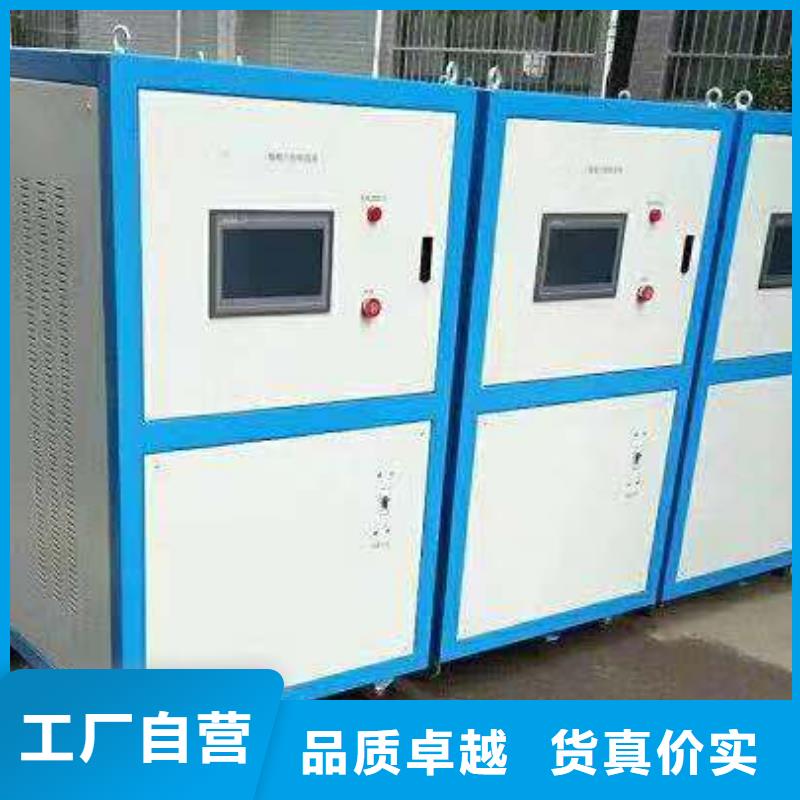

陕西宝鸡大电流发生器智能型大电流试验台一、用途 TH-系列智能三相大电流发生器广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH系列智能三相大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH系列智能三相大电流发生器采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。 三、技术要求 1.运行条件 1.1 周围空气温度 温度：不高于40℃ 温度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空气湿度：＋40℃时不超过50％ 1.4 电源电压：三相四线 AC 380V±10％，50Hz±1Hz 1.5 供电容量：≥150KVA 2.设计、生产执行标准、参考文献 2.1 JB/T9641—1999 《试验变压器》 2.2 GB/T10228—1997 《干式电力变压器技术参数和要求》 2.3 GB 50054-95 《低压配电设计规范》2.4 GB 50055-93 《通用用电设备配电设计规范》 2.5 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 2.6 GB 6738-86 《电测量指示和记录仪表及其附件的要求》二、系统基本组成及参数 1.低压电源分配柜 〖产品外形图〗 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 1.2 容 量：150KVA 1.3 电 压：三相四线380V 1.4 电 流：100A 1.5 内置150A/380V手动式智能型断路器1台、200/5A、0.5级电流互感器一支、数显智能电流表各一块（0.5级） 、过流保护继电器一块、数显智能电压表一块（0.5级）及相对应的指示灯等。 1.6 数 量：1台 1.7 体 积：1200×9201330mm3 1.8 重 量：约120Kg2.大电流发生器
天正华意电气设备(宝鸡市分公司)拥有精良的加工，和检测设备，先进的 微机继电保护测试仪生产工艺，雄厚的技术力量，高素质的员工队伍，按照国际标准、标准、行业标准设计制造 微机继电保护测试仪产品，本着以质量求生存，以服务求发展的经营理念，竭诚为用户提供优质的 微机继电保护测试仪产品和优良的服务。
陕西宝鸡大电流发生器 自动测试界面输出电流：即当前电流输出值。电流时间：本次测试电流的累计输出时间。右上角的时间为当前系统时间。开始时间：即本次测试的开始日期及时间。测试时间：本次测试的总共耗时时间，包括电流输出累计时间和暂停累计时间。测试次数：及电流输出的次数。按下开始后电流次数加1，暂停取消后电流次数加1 。暂停时间：及本次暂定的时间，再次暂停后时间重新计时。温度1-温度6：外部温度传感器所测温度。如果显示800.0 说明温度传感器故障，或是没有安装。此时系统将主动屏蔽该路温度检测。开始按钮：系统启动自动测试。暂停按钮：系统提前结束当前电流输出进入暂停状态，此时仍然进行自动测试流程。返回按钮：返回系统菜单，在测试状态，返回按钮无效。4.手动测试界面手动测试界面和自动测试界面类似。只是比自动测试界面增加了保持按钮。自动测试时，可以通过下控制机箱上的启动按钮或是停止按钮来实现开始和终止测试。与触屏界面的开始按钮功能相同。电流条件需要通过机箱上的，电流加和电流减按钮来操作。暂停按钮：当按下暂停按钮后，系统中断电流输出。并开始计时，弹起暂停按钮，系统恢复电流输出。保持按钮：当按下保持按钮，系统自动将当前电流设置位标准电流，同时保持不变。如果输出电流大于或是小于保持电流，系统将自动调整会保持电流。保持按钮按下后电流加和电流减按钮将无效。5.查看数据界面通过“手动试验数据”或是“自动试验数据”可以进行手动或自动试验数据显示的切换。通过“前”或“后”按钮可以选择查看时间。通过转存到U盘按钮组，可以选择某个时间段的数据存储到U盘上面。注：在存储以前，请先将U盘插到机器上，按下按钮后等待30秒左右即可拔出U盘
