以下是:湖北恩施开关量信号发生器生产基地的图文介绍
湖北恩施SOE测试仪具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。三、湖北恩施同城产品主要技术指标交流模拟量输出交流电压输出量限100V、湖北恩施同城 57.735V、湖北恩施同城 380V、湖北恩施同城 220V调节范围0～120％调节细度0.002％准确度0.05％稳定度0.01％/2min失真度≤0.1％（非容性负载）输出负载每相30VA交流电流输出量限5A、湖北恩施同城2A、湖北恩施同城1A、湖北恩施同城20A调节范围（0-120）％调节细度0.002％RG准确度0.05％RG稳定度0.01％/2min失真度≤0.1％（非容性负载）输出负载每相25VA功率输出有功准确度0.05％RG无功准确度0.1％RG稳定度0.01％/2min相位输出调节范围0°～359.99°分辨率0.01°准确度0.05°功率因数调节范围-1～0～＋1分辨率0.0001准确度0.05％频率调节范围45Hz～65Hz分辨率0.001Hz准确度0.002Hz
湖北恩施SOE测试仪触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、湖北恩施当地逆序触发、湖北恩施当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、湖北恩施当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：5-2、湖北恩施当地逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：5-3、湖北恩施当地分组同步触发 该模式下64个DO输出通道被分为4组，每组16个通道，对应仪器面板上的T1-T4插座。启动触发后，每组的16个通道被同步触发，顺序按T1-T2-T3-T4。该模式可用于对多个SOE卡件做对此试验，以验证多个卡件的标准时钟是否同步。群组触发模式输出时序如下：5-4、湖北恩施当地重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或任何干接点型DI通道做抗干扰滤波特性试验。输出时序如下：

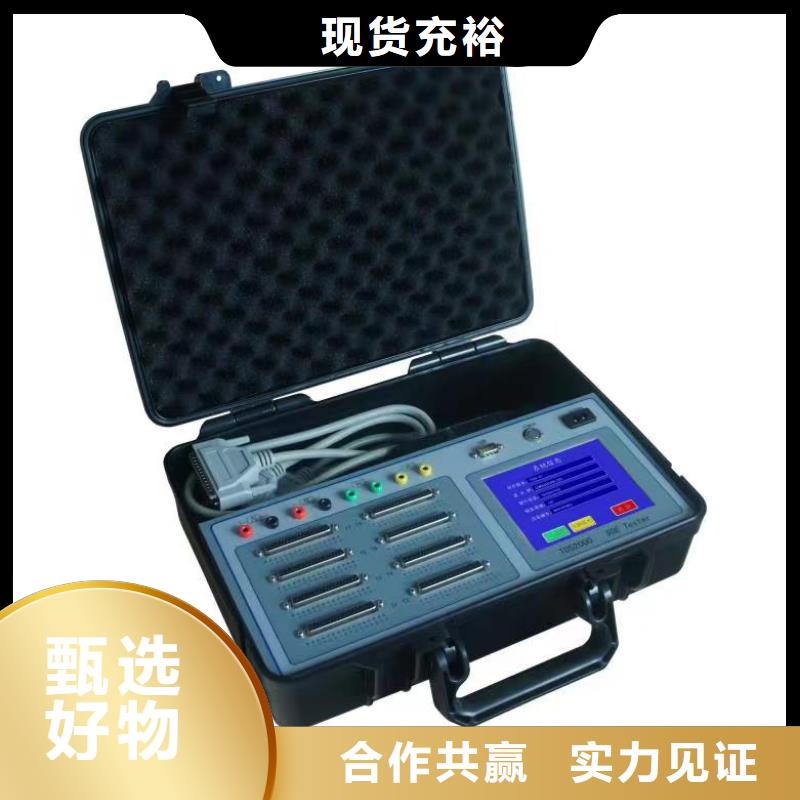

湖北恩施SOE测试仪、湖北恩施当地 SOE测试仪 面板布局（以TH-128为例 见下一页1：外接电源插座(充电插座)2：触摸液晶屏3：电源开关4： 测 试 输出电缆线插座（DB37）5：模拟量输入端(AI)6：模拟量输出端(AO)7：开关量输入端（DI）8：开关量输出端（D0）9：联机通讯接口（RS232） 10.信号输出显示灯4、湖北恩施当地输出插座和通道序号TH-128 多功能型 SOE测试仪 共有 8 个DB37 型输出插座。每个插座包含 16 个输出通道， 共计 128 个 输 出 通 道。每个 DB37 插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的 SOE 设备，可选配专用的测试力电缆。其中通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的 DCS 系统规格单独订购。5、湖北恩施当地触发输出时序图TH-128 SOE测试仪 常规的测试触发方式有顺序触发、湖北恩施当地逆序触发、湖北恩施当地分组同步触发和重复脉冲触发 4 种。需要特殊触发时序的用户，可以使用自定义触发模式，其设置方法详见第四章说明。
天正华意电气设备(恩施市分公司)专注 微机继电保护测试仪多年，为客户持续创造更大价值。公司牢固树立“质量优先，用户至上，服务周到，诚实守信”的经营理念，始终坚持“做一单生意， 交一方朋友，树一面旗帜，兴一地市场”的经营原则，致力为用户提供高质量的 微机继电保护测试仪产品以及高品质的服务， 并热忱欢迎全国广大用户和新老朋友考察指导。
