干式变压器线圈综合测试仪的详细视频已经上传，从产品的外观到内在，从功能到性能，视频将为您呈现一个真实、的产品形象。
以下是:干式变压器线圈综合测试仪的图文介绍
变压器容量特性测试仪参数的修改操作说明：选择型参数：对于有左右箭头指向的参数为选择型参数，使用触摸功能可以在彩色液晶上的左右箭头指向区域直接点击，使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，F3为向左翻页，F4为右翻页，正确选择所需要的参数即可，参数修改完后自动保存。输入型参数：对于没有左右箭头指向的参数为输入型参数，使用触摸功能可以在彩色液晶上的数值显示区域直接点击后自动弹出小键盘，在小键盘上正确输入，输入完毕按确认键即可完成参数的修改。使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，此时按外部键盘上的确认键即可弹出小键盘，使用小键盘相对应的外部按键输入即可。 试品编号的外部键盘输入方法：弹出下面的键盘后，按照屏幕下方的提示操作即可。F1F2F3功能键分别代表英文字母 行第二行第三行的字母，每个字母的输入对照上面的数字输入即可，F4是回退键。例如：输入GT588，按F2键，屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123"，按下G对应的字母4，按F1键，屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P"，按下T对应的字母4，要转换成数字输入状态，按F2键，按9键，屏幕提示"0~9数字 F1:q~p F2a~l F3 z~m F4回退"，按下588，按下确认键确认输入即可。图五 英文字母键盘注意：触摸屏幕和外部键盘在修改参数的时候 单独使用同一种输入方法。
天正华意电气设备(吉林省分公司)一直专注 微机继电保护测试仪领域，是集研发、生产、销售为一体的 微机继电保护测试仪制造企业。历经十年的创新发展与沉淀，天正华意电气设备(吉林省分公司)赢得了业界和使用者一致认可和尊重，更铸就了公司在 微机继电保护测试仪行业中的品牌地位。
我们的主要产品有： 微机继电保护测试仪。

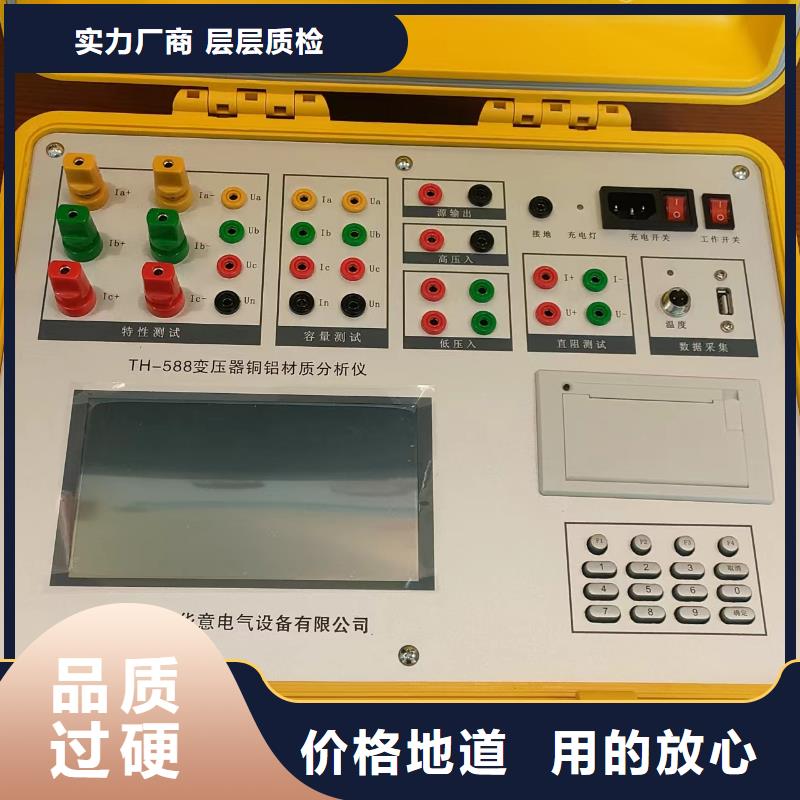

变压器容量特性测试仪综合实验此界面是变压器材质测试的主要结果界面。注意：进行此实验之前要对变压器的所有参数进行测试，包括变压器的容量，变压器的直阻，变压器的外观参数都要进行准确的测试。4.5.1基本概念：本仪器可判断出变压器高低压绕组材质。线圈铜或铝材质的不同，导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化，这些参数之间又相互影响。对于固定型号与容量的配电变压器，由于国标严格规定了其设计与制造流程，对线圈直流电阻值、损耗等规定了参考值。生产厂家采用铝代铜时，就会在没有明确规定的变压器的某些参数（例如体积）上做文章，例如，为保证铝绕组变压器的直阻、损耗与同型号铜绕组变压器的参数对应，以符合的标准，在变比和铁心相同的情况下，增大铝线圈的截面，这会导致变压器体积增大。有的厂家为使变压器器身及体积变化不太明显，采用减小铝线截面，这将导致绕组直流电阻、损耗增大；或者在保证变比不变的情况下，减少线圈匝数，减小线圈长度，这将导致变压器阻抗电压发生改变，这将会导致变压器容量变化，厂家则利用目前变压器容量的判断仅仅根据变压器阻抗电压百分值推断，且允许有10％误差的规定，适当减小变压器容量。另外，金属的电阻值会随着温度的升高而增大，这主要是因为电阻率与温度间近似地存在线性关系，铜和铝的电阻值随温度的变化情况不一致，因此也可以结合变压器绕组直流电阻温度系数鉴别绕组材质的方法。实际上即使变压器容量相同、线圈采用的材质相同，由于厂家生产工艺、结构等因素的差异，也会导致体积不同。本系统将变压器容量、外观参数、直阻、匝比作为变压器材质检验的重要影响影响因素，将这些数据与数据库参数进行对比，通过大量试验确定影响因子的权重，建立影响变压器线圈材质的概率分布模型，确定变压器绕组的材质分析模型。测试仪采用直流电阻和常规变压器容量测试的“二合一”的方法，通过模糊数据分析方法，进行准确的数据换算正确判断出干式变压器容量的大小；进一步利用直阻数据并综合变压器变比数据、变压器的本体外观数据、实验温度数据等进行大量的优化组合判断，通过综合计算,计算出高低压包的材质“铜铝因子”，进而得出变压器材质为铜铝的判断结果。

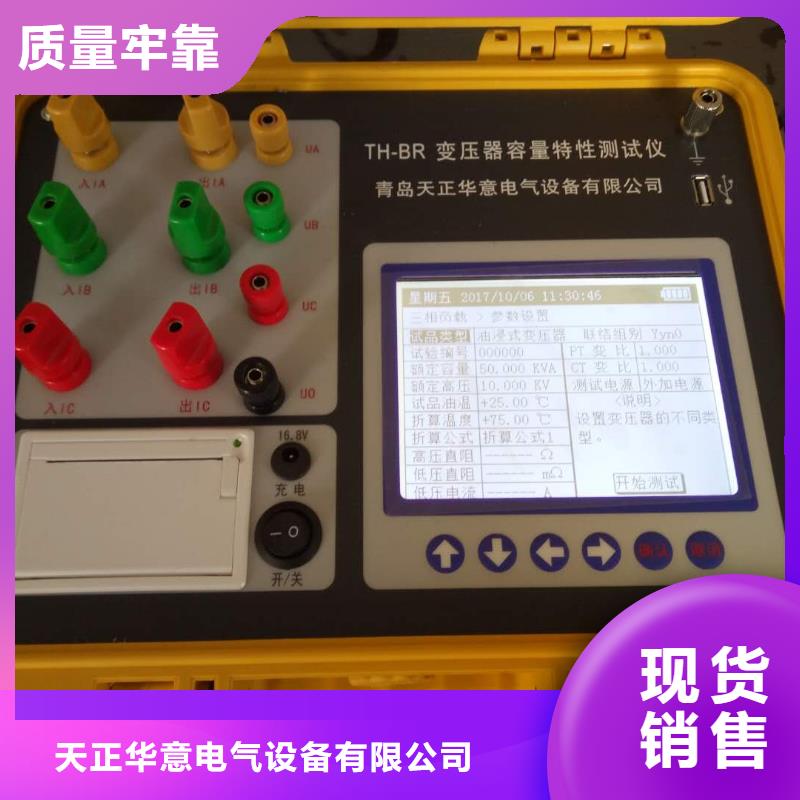

变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后，再进行容量的测试功能。试验步：按照提示的接线图接线，对于250KVA以上的变压器，要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后，对测试方式进行选择，测试仪默认为对变压器施加信号的单一容量法测试，如需进行直阻数据的综合测试，测试方式的选择可以用触摸功能在彩色液晶上修改，也可以使用外部按键“F3”进行修改；接线及测试方式检查无误既可试验，使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中..’按钮，同时仪器发出滴滴的声响提示正在进行测试，测试完毕自动结束。如果确认数据稳定也可以人工结束，同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。如果采集数据出现问题，测试仪提示"采集失败，请检查接线！"。试验第三步:测试完毕出现容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果显示屏提示“负载损耗异常，请用有源负载测试”，则返回主菜单，使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九；图九 容量测试结果试验第四步：测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击，使用外部按键时按‘F1’按键，测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。
