介质损耗测试仪直流电阻测试仪大库存无缺货危机产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:安徽合肥介质损耗测试仪直流电阻测试仪大库存无缺货危机的图文介绍
天正华意电气设备(合肥市分公司)是安徽合肥 具有代表性的 微机继电保护测试仪企业，生产的 微机继电保护测试仪产品在全国多个城市拥有成功案例，看完本篇文章的详细介绍之后，如果有意向购买 微机继电保护测试仪，请致电我们将给您更优质的售后。

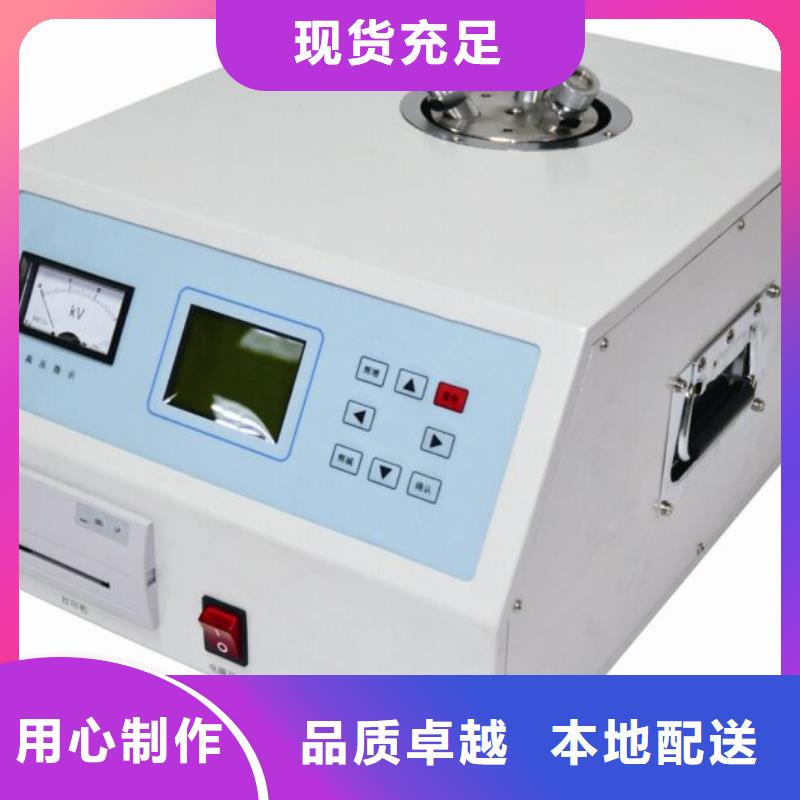

安徽合肥介质损耗测试仪介损测量试验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数，送主控CPU。?体积电阻率测量直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。4.名词解释?试验源为AC tgδ ：油样介质损耗角正切值；Cx ：油样油杯的电容值；εr ：相对介电常数，是根据电容值换算而得到的；?试验源为DCRx ：油样的绝缘电阻；ρ ：油样的体积电阻率，是根据绝缘电阻换算而得到的；基于上述两种不同的试验电源对油样有不同的极化效应，因而重复测试时，中间必须有足够的放电时间！否则数据不可靠！五、主要技术指标1使用条件-15℃∽40℃RH＜80％2电 源AC 220V±10％ 频率无限制3交流高压输出400V∽2200V ±2％ 每隔100V 50VA4直流高压输出200V∽600V ±2％5温控感应炉功率500W6温度控制范围 功能：用于校准时钟、日历，此时钟在停电后会继续运行。 b)功能：用于查询以前实验的存储数据结果。c)功能：用于设置恒温温度及介损测试电压。d) 功能：不加热直接进行介损测试。
安徽合肥介质损耗测试仪因此必须严格按照下述方法要点进行。a．完全拆卸油杯电极；b．用中性擦皂或洗涤剂清洗。磨料颗粒和磨擦动作不应损伤电极表面；c．用清水将电极清洗几次；d．用无水酒精浸泡各零件；e．电极清洗后，要用丝绸类织物将电极各部件的表面擦拭干净（别的布料会有绒毛粘在电极上），并注意将零件放置在清洁的容器内，不要使其表面受灰尘及潮气的污染；f．将各零部件放入100℃左右的烘箱内，将其烘干。?以油洗油：有时由于油样很多，所以在测量中往往会一个接一个油样进行测量。此时电极的清洗可简化。具体做法如下：a．将仪器关闭，将整个油杯都从加热器中拿出，同时将内电极从油杯中取出；b．将油杯中的油倒入废油容器内，用新油样冲洗油杯几次；c．装入新油样；d．用新油样冲洗油杯内电极几次，然后将内电极装入油杯。附说明：以油洗油的清洗方式可大大提高了测量速度，但如遇到特别脏的油样或长时间不用时，应使用前面一种方式。7.油杯主要技术参数⑴ 高低压之间距离 2mm⑵ 空杯电容量 60±2PF⑶ 测试电压 工频2000V⑷ 空杯介损 tgδ＜1×10-4⑸ 液体容量 约40ml⑹ 电极材料 不锈钢⑺ 体积 70mm(D)×120mm（H）四、工作原理1.仪器内部功能构造框图图三 仪器内部功能构造框图2.介损测量原理图图四 介损测量原理图3.工作原理?加热仪器采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。高频感应炉加热避免了发热块加热不均匀的现象。?控温在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出PWM控制占空比，使温度严格控制在预设温度误差范围以内。?

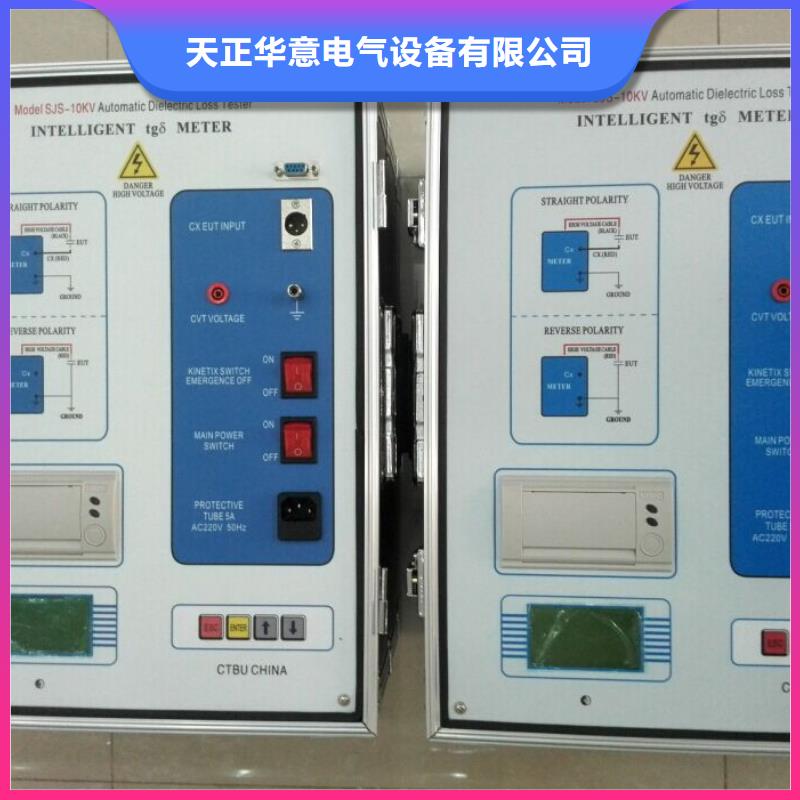

安徽合肥介质损耗测试仪反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。三、主要技术参数1、高压输出： 0.5 ～10kV，每一档增加500V，共有二十档，容 量：1500VA2、准 确 度： tgδ: ±(读数＊1％＋0.06％)Cx: ±(读数＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、测量范围： 0.001％ ＜ tgδ ＜ 内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT变比测量功能，可测量CVT变比、极性和相位误差。CVT变比测量：变比测量精度：±读数×1％ 变比测量范围：10～99999相位测量精度：±0.1°??????? 相位测量范围：0～359.9° 6、电 源： AC 220V士10％ 50士1Hz7、测量方式：a.单频：45Hz、50Hz、55Hz、60Hz、65Hzb.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频 8、谐波适应： ≤3％9、使用条件： -15℃－50℃ 相对湿度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、仪器面板1、控制面板图（图 2）及高压背板图（图3）图(2)图（3）CX试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。反接线时，CX试品输入线不接或悬空。测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。内高压允许：打开此开关，仪器有高压输出。
安徽合肥介质损耗测试仪测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。4.7、触摸显示屏安装位置：如图4—1—⑦。功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。注意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。4.8、接地接线柱安装位置：如图4—1—⑧。功能：仪器保护接地。注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。 4.9、ES自激输出安装位置：如图4—1—⑨。功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。注意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。4.10、打印机安装位置：如图4—1—⑩。功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。4.11、接线图安装位置：如图4—1—?。功能：描叙测试接线方式的示意图。注意：要注意接线方式和操作对应的功能，否则容易损坏仪器。
