为了让您更地了解我们的接地查找仪，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。

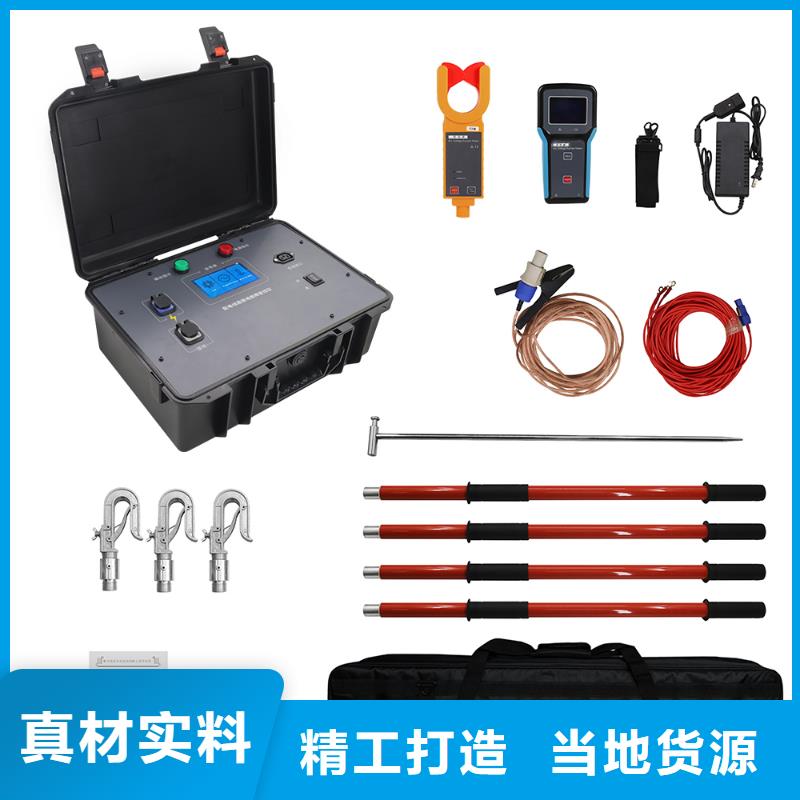

以下是:辽宁营口接地查找仪的图文介绍
辽宁营口直流系统接地故障定位仪故障定位画面如下：故障定位画面该画面显示了被测回路的电流波形图、绝缘阻抗大小、故障点方向等信息。上图中左图为接A型采集器时对故障支路进行检测的显示界面，右图为接D型采集器对故障支路检测的显示界面。对于存在故障支路的检测，从图中可以看出探测仪检测到了与分析仪所发同频率信号和投入检测桥同频率的电流信息，并以波形的形式显示出来，检测完成之后并指出故障点的方向。故障点方向显示为“同向”或“反向”，该方向是相对于检测点的采集器标识方向而言。如果同向，表示故障点方向和采集器标识的方向一样；反之，相反。对于纯电阻回路，同步点箭头，指示在电流波形的波峰或者波谷位置；对于有分布电容的回路，指示在电流波形的波峰和波谷之间。故障电流频谱分析画面如下：故障电流频谱分析由两幅画面组成，上图中左图为故障电流频谱原始电流波形图，右图为经FFT变换后的频谱图。该功能先将原始电流信号以波形显示出来，然后进行快速FFT变换，再将该故障电流的频谱图显示出来，并计算出电流幅值的频点及故障电流幅值。直流电流测试画面如下：在该界面下按“测试”键可对当前测试电流进行清零操作。“电流测量”功能只适合使用D型采集器，如果使用A型采集器，界面会提示“请接D型钳表”，即需将A型采集器更换成D型采集器后进行电流测量操作。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。
天正华意电气设备(营口市分公司)携全体员工，一心为客户生产出质量优异、价格合理的高品质 微机继电保护测试仪产品。以不断创新发展，高于客户要求为出发点，除了在硬件实力上下功夫外，努力自己的软件水平（在销售流程、配送发货方面）确保客户得到的 微机继电保护测试仪产品是;质优、价廉;，以较低的成本，取得z u i好的质量。欢迎新老客户与我们联系。
辽宁营口直流系统接地故障定位仪如果现场条件允许，建议在检测时断开环路的连接压片，以提高检测效率，减少检测时间。不能断开环路或环路本身就是非正常的，这时分析仪所发信号都会被环路把信号分流，造成在环路内都能检测到接地信号，导致找不到接地点的具体方向。可根据方向判断接地点。下面就第1种环路情形举例说明查找环路接地点的方法，如图所示： 如图所示：支路1和支路2形成一条环路，而支路3是环路上的一条分支并有接地故障。用探测仪分别在A、B、C、D、E五个点检测，其箭头指的方向是探测仪所检测的接地点方向，根据A、B、C、D、E点所检测接地点的箭头方向可知E点所在的支路是环路的分支，有接地故障并能故障定位。其它类型的环路接地可以采用类似的方法进行故障点定位。利用“波形”来判断接地通过波形可以判断被检测支路的接地程度：波形幅值越大说明被检测支路接地阻抗越小；波形越平滑，说明被检测支路绝缘越好。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。（2）每次开启探测仪后进行检测前，探测仪与分析仪之间要进行一次信号的同步，同步时需保持探测仪与分析仪之间在5米以内的距离，信号同步完成之后，探测仪可以远离分析仪，使用时，信号同步后请保持探测仪开启状态。（3）每次使用完成后，需将探测仪的电池从电池仓中拔出，充满电后以供下次使用，探测仪电量不足时，应立即更换电池以保证检测的顺利进行。（分析仪一定要接在被检测支路之前（按电流流向），正、负、地三条线分别对应接在直流正母线、负母线和地线上，保证接地线接地良好。（5） 由于采集器的灵敏度很高，在检测时应让采集器处于静止状态，以免影响检测准确度。（5） 探测仪使用采集器检测时，如果出现“钳表饱和”的字样，请确保采集器所钳支路的漏电流大小没有超过2A，如超过此数值，请钳正负极双根线。（6） 由于探测仪采集器采用齿片交错工艺，在使用时，打开采集器卡好线后，采集器要完全自然闭合，若是不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位，损坏采集器。
辽宁营口直流系统接地故障定位仪设备特点（1）高可靠性的设计装置采用进口16位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。（2）精密选材装置采用高精度采集器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；（3）人性化的人机交互界面“分析仪”与“探测仪”均采用液晶显示屏供用户查看信息；操作简单快捷，在实现对不同支路的检测时，只需要按一次启动键即可完成；测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝缘等级，绝缘阻抗，漏电流大小，方向信息等。（智能化的检测识别系统“分析仪”可以自动识别系统电压等级；“分析仪”在系统绝缘阻抗发生变化后可以快速显示绝缘阻抗信息；“探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；“探测仪”在进行检测时，采集器既可钳单根电源线，也可钳多根电源线，提高检测效率；“探测仪”检测完成之后，如被测支路有绝缘故障，会判断出故障点相对测试点的方向信息。（5）完备的测试功能与处理故障能力“分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处理直流系统中的各类绝缘故障情况。
辽宁营口直流系统接地故障定位仪（因为分析仪内部有平衡电桥，如果接在某一条支路中，在使用探测仪进行查找时将会误以为该支路存在绝缘异常现象）利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。接地点方向的判定：接地点方向的判定是由卡线时采集器箭头的方向与探测仪所显示的箭头方向共同决定：以采集器箭头方向为参考方向，在检测时，采集器方向不变，当探测仪显示的箭头方向向下，说明接地点方向与采集器箭头方向是相反方向；当探测仪显示的箭头方向向上，说明接地点方向与采集器箭头方向是相同方向，如下图示：探测仪显示向下箭头 探测仪显示向上箭头利用“接地点方向”检测环路接地：系统中如果有两条支路的一极或两极连接在一起，形成闭环系统，称之为环路。通常环路以以下几种形式出现：（1）两条支路的正极和负极分别相连形成环路；（2）两条支路的正极或者负极中的一极相连形成环路；（3）两条支路中一条支路的正极通过负载与另一条支路的负极相连形成环路。
