我们精心制作的变压器容量特性测试仪【交流标准源相标准功率源】可放心采购产品视频已经准备就绪，【解锁新品！】变压器容量特性测试仪【交流标准源相标准功率源】可放心采购产品视频，带你穿越新品体验之旅！
以下是:浙江丽水变压器容量特性测试仪【交流标准源相标准功率源】可放心采购的图文介绍
天正华意电气设备(丽水市分公司)主营： 微机继电保护测试仪等。 公司本着“品质保证，客户至上”的企业经营理念，“诚信经营、信誉为本”的经营宗旨。坚信客户永远是公司发展的源泉，坚持以市场为导向，以完善的售后服务为承诺，我们积j i参与推广以及行业交流活动，公司在长期的发展过程中以过硬的产品质量的优势和国内许多大型的公司都建立了长期良好的合作伙伴关系，我们也热诚欢迎国内外客户来我司考察，参观及技术交流

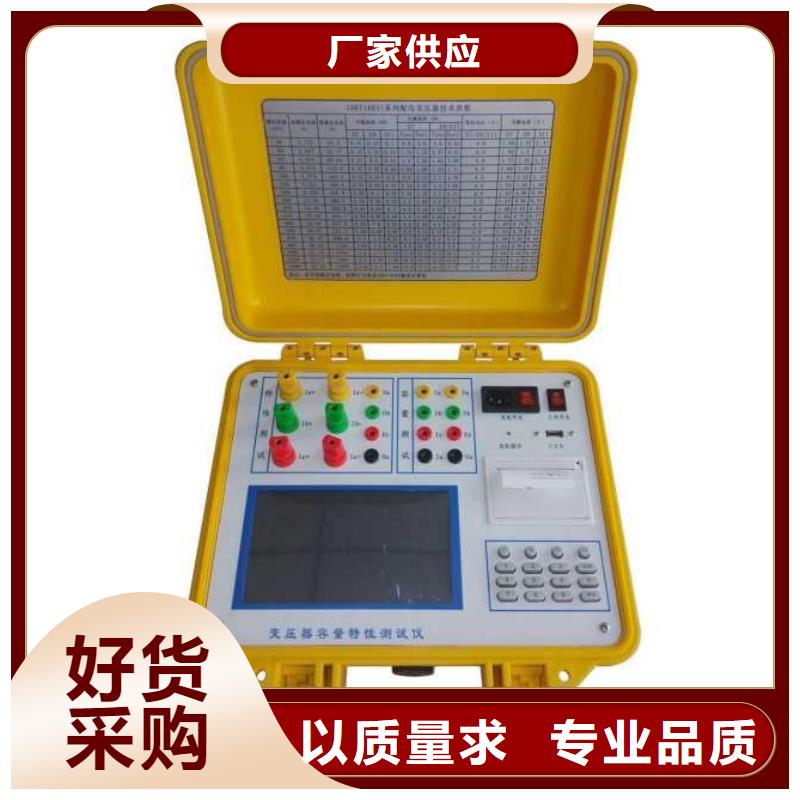

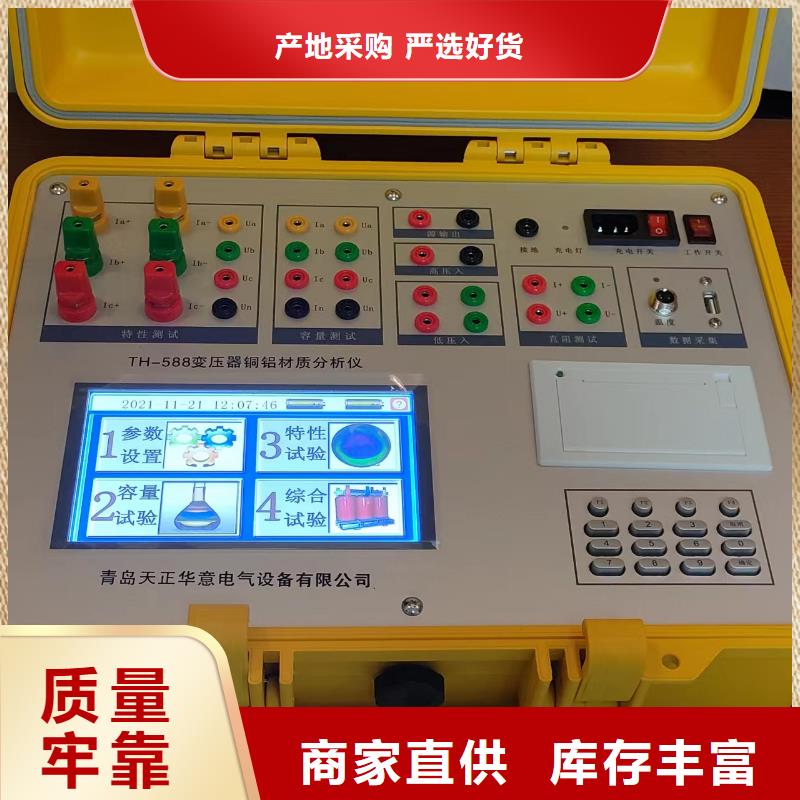

浙江丽水变压器容量特性测试仪容量测试结果准确率达100％。它一种设备相当于五种设备：有源变压器容量测试仪＋变压器损耗参数测试仪＋零序阻抗测试仪＋谐波分析仪＋示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压、零序阻抗等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的 产品。
浙江丽水变压器容量特性测试仪容量参数设置公共参数为做变压器的容量及特性试验时候必须设定的参数，进行容量测试时对容量测试参数部分进行正确的设置，同样，进行特性测试时对特性参数部分进行正确的设置。公共参数部分的各个参数说明：变压器类型：指变压器的不同类型。根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。变压器类型包含了以下，点击中间即可打开选择：?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，只有明确变压器的联结组别才可准确判断出被测变压器的型式。?额定高压：指被试变压器施压侧的额定电压值，用于区别不同电压等级的变压器；相同容量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的高压侧额定电压。?额定低压：低压侧的额定电压，单位KV；?阻抗电压：当测试非标变压器时，必须输入此项参数，才可正确测出实际容量及特性参数。阻抗电压的取值范围2.0％~20.0％。注意：当测试国标配电变压器时，阻抗电压参数框前面如果有图标，阻抗电压有效，设置的阻抗电压参与变压器容量计算，如果图标为，阻抗电压无效，设置的阻抗电压不参与变压器容量计算。?当前温度及温标：输入当前被测变压器的本体温度，用于对测试结果做温度校正。因容量判断主要依据是变压器的短路试验的数据（阻抗电压和短路损耗），根据我们所测出的实际数据，按要求校正到额定条件时的短路损耗数值，在查表得到被试变压器的实际容量；变压器短路试验（测量短路损耗）时将测试功率测试结果校正到温标（短路试验的额定条件为温标），不做此项校正时输入温标即可（校正公式为：P＝K×PK ，其中K代表电阻温度系数，其算法为K＝(235＋温标)/(235＋t)，式中t为测试时实际温度，对于阻抗电压的校正，也是根据公式用实测值进行自动校正，公式如下：式中UKT代表当前温度实测阻抗电压百分比，PKT代表当前温度下实测短路损耗，SN表示被测变压器的额定容量。测试结果是非额定电流的校正，同时国标要求变压器的短路损耗应在环境温度为“温标”设定值时进行，所以额定条件的数据都是在“温标”时的标准数值，为了准确判断容量，必须将测试结果校正，因此当前温度的准确直接影响容量的判断结果。当前温度的取值范围：-35℃~75℃。
浙江丽水变压器容量特性测试仪干式电力变压器技术参数和要求》《GBT 22072-2008 干式非晶合金铁心配电变压器技术参数和要求》《JB/T 3837-2010变压器类产品型号编制方法》由于变压器材质测试、容量测试以及特性试验等都是比较专业的试验，在试验测试中，相关设置内容和测试结果项目比较多。而且由于历史遗留原因，同一测试内容全国各地叫法不一，为了您能更方便对变压器容量测试和特性测试有一个的了解，特将一些会用到的变压器试验术语和定义列在下面。为了保证权威性，一下内容均摘录自《GB 1094.1-2013》等标准。1、分接在带分接绕组的变压器中，该绕组的每一个分接连接均表示该分接的绕组有一个确定的有效匝数，也表示该分接绕组与任何其他绕组不变的绕组间有一确定的匝数比。2、主分接与额定参数相对应的分接。特殊说明，空负载损耗以及空载电流等参数均表示的时被测变压器处于主分接时的数据(但另指定其他分接时除外)。3、有载分接开关适合于在变压器励磁或负载下进行操作的用来改变变压器绕组分接连接位置的一种装置。4、无励磁分接开关适合于只在变压器无励磁(与系统隔离)时进行操作的用来改变变压器绕组分接连接位置的一种装置5、空载损耗(俗称：铁损、铁芯损耗)当额定频率下的额定电压（分接电压）施加到一个绕组的端子上，其他绕组开路时吸取的有功功率。6、空载电流当额定频率下的额定电压(分接电压)施加到一个绕组的端子上，其他绕组开路时流经该绕组线路端子的电流方均根值。注1：对于三相变压器，是流经三相端子电流的算数平均值。注2：通常用占该绕组额定电流的百分数来表示。对于多绕组变压器，是以具有额定容量的那个绕组为基准的。7、负载损耗(又称：短路损耗；俗称：铜损)在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时在额定频率及参考温度下所吸取的有功功率。此时，其他绕组(如果有)应开路。注1：对于双绕组变压器，只有一对绕组组合和一个负载损耗值。对于多绕组变压器，具有与多对绕组组合相对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。注2：当绕组组合中两个绕组的额定容量不同时，其负载损耗以额定容量小的那个绕组中的额定电流为基准，而且应指出参考容量。
