我们的现场实拍视频将带您走进变压器有载开关测试仪三相交直流功率源厂家技术完善产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。

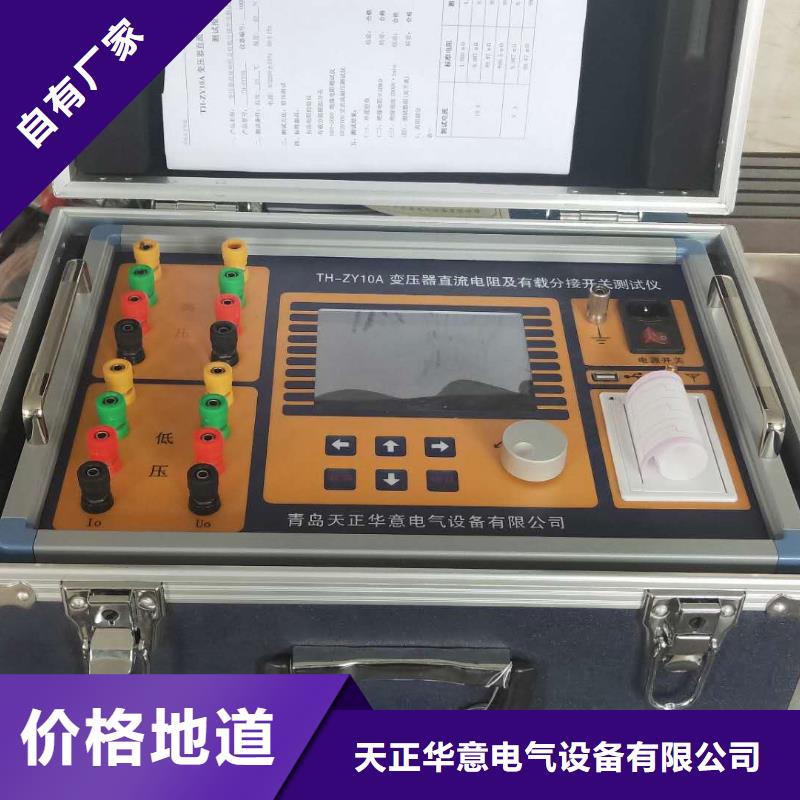

以下是:浙江温州变压器有载开关测试仪三相交直流功率源厂家技术完善的图文介绍

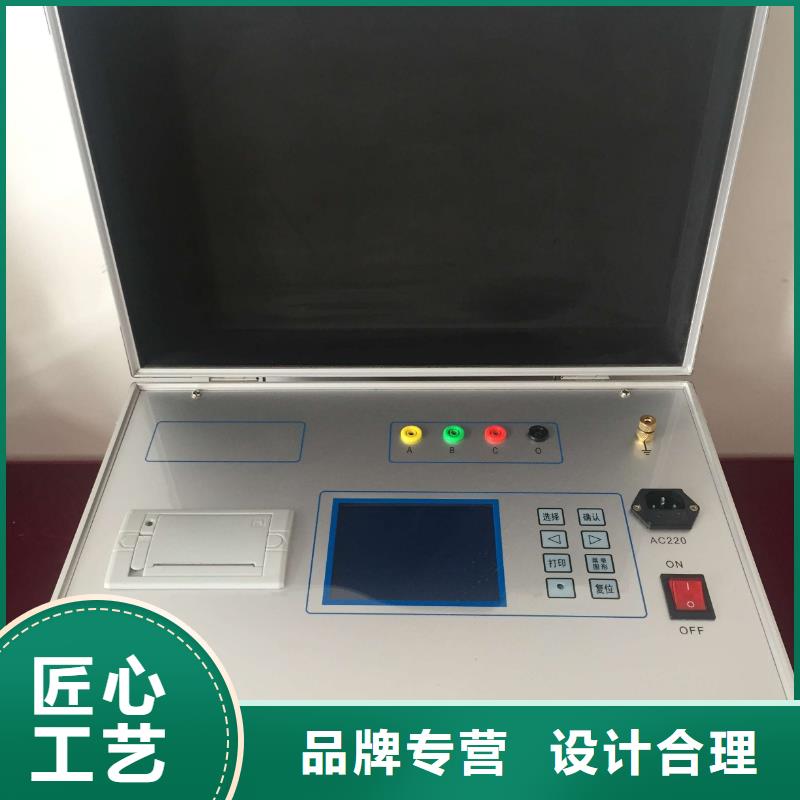

浙江温州变压器有载开关测试仪变压器短路阻抗、空载、负载、零序阻抗测试及菜单操作方法： (一)接好测试线，打开仪器电源后，显示界面如图二：图二(二)等待3秒进入主菜单界面如图三：图三(三) 按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入所选菜单1、短路阻抗的测量在主菜单界面，选择“短路阻抗”后按“确认”键进入短路阻抗菜单选择界面，如图四：图四在此界面下按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入1)三相测试①三相测试是采用三相法直接测量变压器三相短路阻抗参数，在短路阻抗测量界面下选择“1、三相测试”，按“确认”键进入短路阻抗参数设置界面，如图五图五参数说明：额定容量： 是指被测变压器的额定容量。分接电压： 是指被测变压器当前分接位置的额定电压。 在参数设置界面输入相关参数后按“确认”键，即可进入测量界面
天正华意电气设备(温州市分公司)自2012年上市以来一直保持稳定增长，公司将秉着“创新、、团结、诚信”的理念，坚持稳健经营、持续创新，为用户提供多好的解决方案、 微机继电保护测试仪产品和服务，为社会可持续发展贡献力量。
浙江温州变压器有载开关测试仪波形对比分析点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。波形对比功能主要用来分析同一台变压器有载分接开关的不同时间测试得到的波形进行纵向对比(历次测试得到的波形)，以发现其中的异同，方便分析和发现问题。在“菜单区”中，点击【波形对比】项，即可打开窗口，图十六所示：波形对比窗口包含上下两个波形控制区，可同时对两个波形进行对比。波形显示区域可以被一个波形独占，也可以两个波形分享。如果要让某一个波形独占显示区，则可以点击另一个波形的勾选框。例如要让上面的波形占用整个波形显示区，则点击下面波形控制区的勾选框。如果要恢复原来两个波形共享显示区的情形，则再次点击下面波形控制区的勾选框即可，显示区会恢复原貌。 图十六基本操作步骤如下：⑴ 打开要比较的波形数据点击“加载数据按钮”，会弹出数据选择窗口，选定制定的测试数据后，打开即可。图十三所示，点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。对两个显示区依次进行此操作，即可将波形数据显示在窗口。⑵ 显示波形对应的详细数据信息点击“测试详情”按钮，即可弹出次波形对应的详细数据信息窗口，图十七所示：图十七关闭“测试详情”窗口返回波形对比窗口。⑶ 控制波形的显示/打开如果只想观察A,B,C三相中的某1个或两个信号，则通过控制区的勾选框即可实现。例如，只想观察上半区波形中的B,C相信号，则反勾选A-相即可。如果要恢复A相信号的显示，则勾选“A-相”即可。
浙江温州变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！
浙江温州变压器有载开关测试仪注意事项1.使用仪器时请按本说明书接线和操作。2.仪器的接地线一定要接好，变压器的低压测要可靠短路接地。3.由于仪器从电压端子上测频率，因此如果不接电压端子或者试验室里没有输入电压时仪器会认为没有信号而不进行测量。4.高低压的连接母线要断开，测试钳要夹牢固，与仪器的接线要可靠。5.仪器的供电尽可能与有载开关的控制电路分开供电。6.对变压器做实验时，要将有载分接开关测试放在首位。当做完直阻试验、耐压试验、空载试验或负载试验时，变压器的铁芯会有剩磁，它会直接影响有载分接开关的测试。7.当测试波形比较乱时可以多动作开关几十次再做试验，因为如果是新投运的变压器或运行中有载调压不频繁的变压器，它的有载分接开关的触头上会形成一定的氧化膜，多动作是为了将其磨掉，使测试波形正常。8.波形分析过程，当波形做出来后，仪器会自动计算出每相的过渡电阻、过渡时间这个值是一个参考值，如果波形的变化不是很规则，或尖峰毛刺比较多，就必须用仪器的阻值标尺和时间标尺来分析具体每一段的过渡电阻值，和过渡时间值，具体分析参考说明书即可。9.当其中一相出现问题时，可以将测试钳倒换一下再确定一次，例如仪器显示A相有问题，可将A、B的测试夹交换一下再测试，则仪器显示B相有问题，可以证明A相的确有问题。十、售后服务仪器自购买之日起一年内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。单位名称：青岛天正华意电气设备有限公司
