30秒一段产品介绍视频，带你了解【三相仪表检定装置】产品的功能、特点和使用方法。
以下是:西藏昌都【三相仪表检定装置】的图文介绍

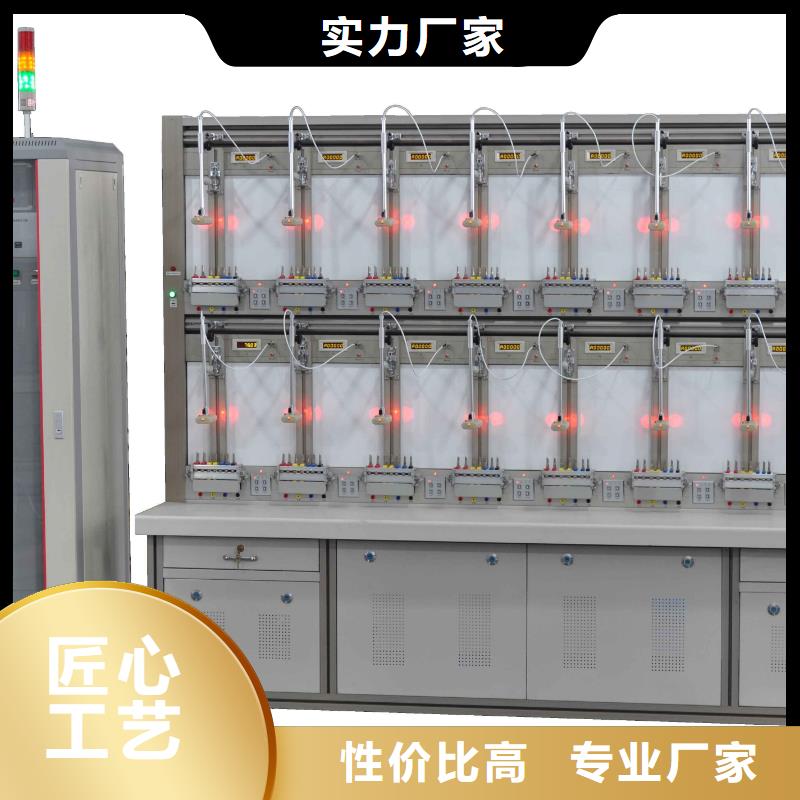

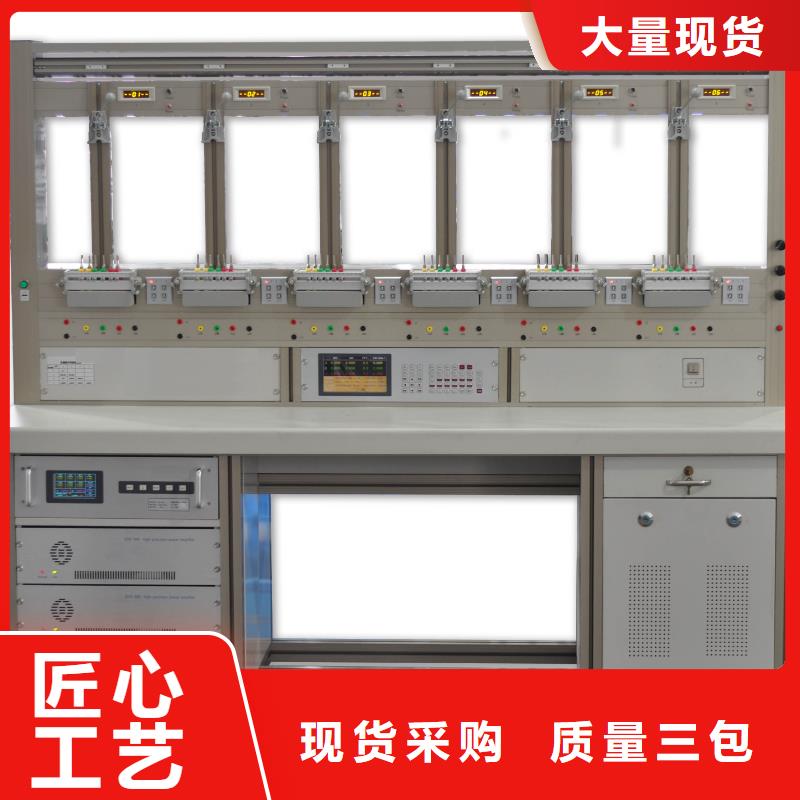

【三相仪表检定装置】
西藏昌都三相电能表校验装置三相电能表便携式装置内置多功能信号发生器,采用DDS技术,大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200,电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。
西藏昌都三相电能表校验装置 谐波设定方法是：（1）先按“谐波值”键，显示窗口Ua、Ub、Uc、Ia、Ib、Ic均显示一个数字2，2代表个相所含波形数，电源中已经预置一种谐波输出方式，即每相均含有基波和三次谐波两种波形，三次谐波相对基波幅度为10％，相位为零。（2）再按“谐波值”键，显示器表达两个意思，一是本次谐波参数共3项由P、S、Φ显示，可输入参数的项，其代码在闪动。二是指定输出本次谐波的相序，显示于6个窗口的相序符号，表示该相内含有本次谐波，按下相应的起停键（Ua…Ic等）,可使该相退出或参加.（3）谐波有三个参数是:谐波次数（n）,谐波幅度（A）,谐波相位(P)定义是:n:两位数值1-21次任选.A:三位数,表示以基波幅度为,本次谐波相对基波的百分值,0-,按整数设定。P:三位数,表示谐波的相位0-360°按整数设定.输完一个谐波参数后,再输下一个参数，可按依次“谐波”键,下一个代码会闪动,表示可以输入。(4)某次谐波设定完后，要确认，确认的方法是,先按“↑”键,再按”0”键.(5)当某一相输出含有多个谐波成分，可以多次输入,并每次都确认一下.(6)从”谐值”状态退出,可按任一个功能键.使用谐波输出要
天正华意电气设备(昌都市分公司)坐落于平度市平安路2号。优越的地理位置和便利的交通给公司的发展带来了充分的条件。本公司生产设备精良，工艺先进合理，检测手段齐全，技术力量雄厚；主营产品 微机继电保护测试仪，产品遍布全国各地，在同行业中名列前茅。产品销往全国各地，受到广大用户的好评。过硬的产品质量，优质的售后服务，是我公司不断的追求！您的满意是我们永远的承诺。欢迎新老客户光临惠顾！
