以下是:湖北荆州电机的检测设备电机实验台厂家-合作共赢的图文介绍

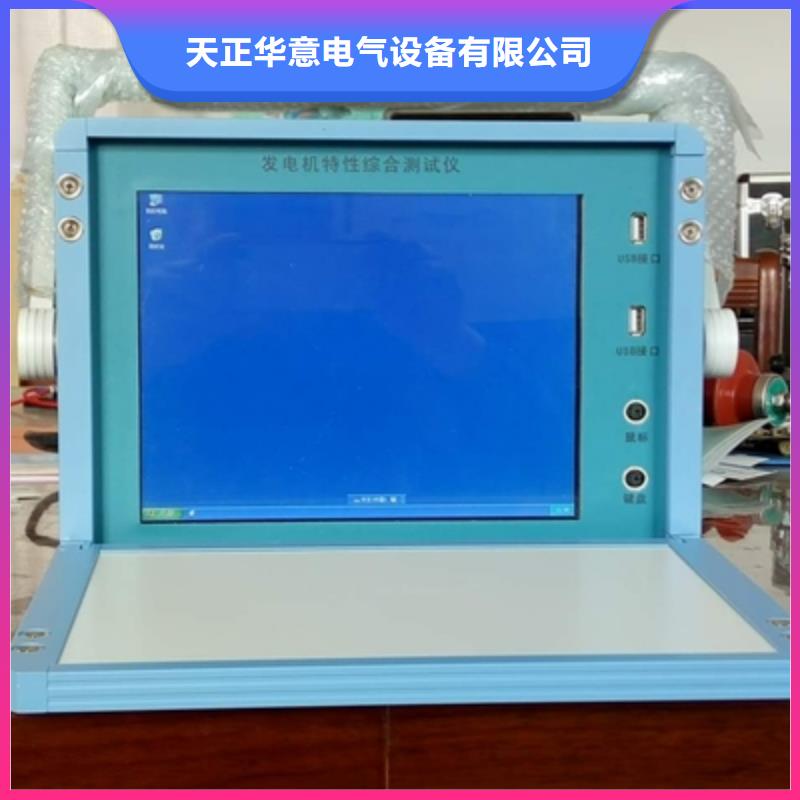

湖北荆州发电机特性综合测试仪 曲线类试验?试验设置针对一类特定的电气试验，需要选择特定的参量、记录时长、不同参量的比例值、偏移、颜色等等，这些设置内容可以保存为一个配置文件，即模板。以后做同类试验时，模板可以重复加载使用。录波仪本地机软件附带部分常用模板。点击“电气试验/曲线类试验”，进入“启动曲线类试验”的设置页面，如图23所示：在设置对话框，用户再次选择模板，如果没有合适的模板，则选择“新建”，并选择要记录的模拟量、开关量。同时需选择或输入试验名称、确定记录总时长。试验窗口在“启动曲线类试验”设置页面，按“确定”按钮后，按钮后，参量开始持续记录、绘制，曲线自右向左推移。停止：点击“停止”按钮，记录停止，画面上出现游标，进入分析状态。保存：点击“保存”按钮，保存数据。新试验：停止后的试验窗口，可点击“新试验”重新进入试验状态，在此之前应保存数据。在参量的动态过程之前，就应点击“开始”按钮，开始记录曲线，以录制适当长度的前稳态。当动态过程录制完整，进入后稳态时，可随时停止，不一定要等待记录长度达到总时长。参量的动态过程开始后，要保持观察，适时停止，以免有用的数据因超出记录总长而丢失。自动启动：试验程序具有可选的“自动启动”功能，即在参量出现用户设定的模拟量突或开关量变位时，试验进入“已启动”状态，此后持续记录到用户设定的“启动前保留”时间，试验自动停止。启动设置：阶跃试验-启动设置，进入启动值设置页面如图25所示：图25模拟量启动量：模拟量参量在100ms内，出现突变（正阶跃或负阶跃），突变值达到此启动值，则试验进入“已启动”状态。开关量变位启动：开关量出现变位，则试验立即进入“已启动”状态。试验进入“已启动”状态，则出现倒计时对话框，在试验自动停止前，用户可以点击“取消启动”，退出“已启动”状态.启动前保留长度：时间（秒）。模拟量突变启动功能应在充分了解参量的动态特性的基础上谨慎使用，且不能更改模板文件的扩展名（curp）。模板保存后，下次开始试验时，可在设置对话框中选择该模板，即加载了其中的设置内容。
湖北荆州发电机特性综合测试仪波形类试验?试验设置由“电气试验/波形类试验”，进入“启动波形类试验”设置页面，如图21所示：图21在设置对话框，用户再次选择模板，如果没有合适的模板，则选择“新建”，并选择要记录的模拟量、开关量和派生量。同时需选择或输入试验名称、确定记录总时长。?试验窗口在“启动波形类试验”设置页面，按“确定”按钮后，即进入试验窗口，进入波形类阶跃试验页面，如图22所示：图22波形类试验在界面、操作方面与曲线类试验类似。详见“5.5.2曲线类试验”。用户可以在熟悉曲线类试验的基础上，了解波形类试验与之的差异。二者的主要差异概况如下：1）曲线类试验记录的是模拟参量的有效值（交流量的RMS、直流量是10ms平均值），包括开关量的所有参量的数据点间隔是10ms。而波形类试验使用录波仪当前的采样频率（基本频率是10KHz、20KHz、50KHz、100KHz可选），记录参量（含开关量）的实时波形。2）曲线类试验记录的有效值，按标准算法10ms生成一点，其准确度符合录波仪的技术规格。而波形类试验的有效值取定长的时间窗口按采样频率同步生成，在交流参量的频率偏离50Hz时，有效值的准确度下降。3）曲线类试验可以记录录波仪定义的所有派生量，派生量均按标准算法10ms生成一点，其准确度符合录波仪的声明。而波形类试验仅支持有限种类的派生量，派生量按采样频率同步生成，在交流参量的频率偏离50Hz时，派生量的准确度下降。
作为 微机继电保护测试仪公司，天正华意电气设备(荆州市分公司)采用优异的网络技术与严谨的管理制度，坚持以“让客户满意，为客户赢利”为服务宗旨，全心全意服务客户。
湖北荆州发电机特性综合测试仪技术特点便携式故障录波仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，为100K/S，可用于暂态电气信号的录制分析。采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。录波仪提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：录波仪接入了16路开关量、32路模拟量。录波仪实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、长过程、发展性故障的研究和分析提供了可靠的数据来源。稳态、暂态记录时间、采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据的统一分析。录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
