以下是SOE测试仪-电力电气测试仪器用心做好每一件产品的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:山东青岛SOE测试仪-电力电气测试仪器用心做好每一件产品的图文介绍
天正华意电气设备(青岛市分公司)深入了解您的每一个需求，为您提供适合全套的 微机继电保护测试仪方案设计，致力于您的 微机继电保护测试仪使用感受。
山东青岛SOE测试仪《便携式SOE分辨力测试仪》（SOE测试仪）TH-16AD说明书青岛天正华意电气设备有限公司一、山东青岛本地TH-16AD《便携式SOE分辨力测试仪》技术条件1-1、山东青岛本地电气参数输出通道数：16接点特性：无极性光电隔离（100V50mA）触发方式：顺序触发、山东青岛本地组群触发、山东青岛本地脉冲触发、山东青岛本地逆序触发触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).精 度：≤3us工作电源：AC220V 工作温度：-10～55℃产品寿命：20万小时输出模拟接点特性:开路电压：≥300V（DC）电流容量：≥100mA隔离特性：≥1000V（任意通道之间，通道和输入电源之间)抵抗磁场和电场干扰能力:1、山东青岛本地抗磁场干扰：（1）阻尼振荡磁场100A/m，振荡频率100KHz和 1MHz。 （2）工频磁场1000A/m2、山东青岛本地抗电场干扰：（1）电快速瞬变脉冲群电压：200V~4800V；50ohm负载：100V~2400V；（2）阻尼振荡波：开路输出电压250V-6,000V （3）抗浪涌（冲击）：开路电压160V-5000V 短路电流2500A设备外型：便携手提箱显 示 器：5.6寸全彩显示屏外型尺寸：220＊200＊300MM重 量：4KG模拟触发接点特性项目单位规 范测试条件注释小典型开路耐压V80100Is＝0.5uA图1-3导通压降V2.42.6If＝100mA图1-4电流容量mA50Vs＝2.4V图1-4隔离特性MΩ10Vce＝300V图1-5注：测试装置断电时所有接点为开路状态
山东青岛SOE测试仪试验过程中一定要正确的选择信号的量程以免通道过电压选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1-＞R1和V2-＞R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0％，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。

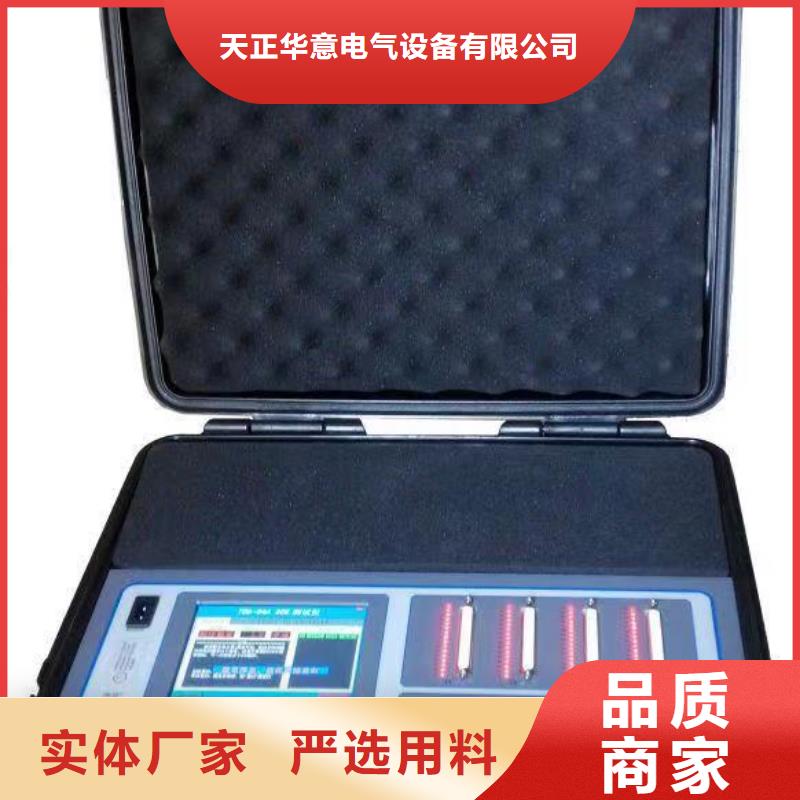

山东青岛SOE测试仪使用说明1、山东青岛当地测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。内部采用高精度石英晶体震荡源和专用微处理器,输出时基，输出序列信号的间隔时间可在0.1ms-999.9ms任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，一目了然。无需专门培训，即看即用，测试工作一键完成。4、山东青岛当地输出接线SOE测试共有16个开关量信号输出通道。外接端口为DB50型插座，插座引脚与通道序号的对应如下图：常规SOE测试使用标配的DB50电缆转接线4、山东青岛当地触发输出时序SOE测试仪常规的输出方式有：顺序触发、山东青岛当地逆序触发、山东青岛当地重复脉冲触发3种。
