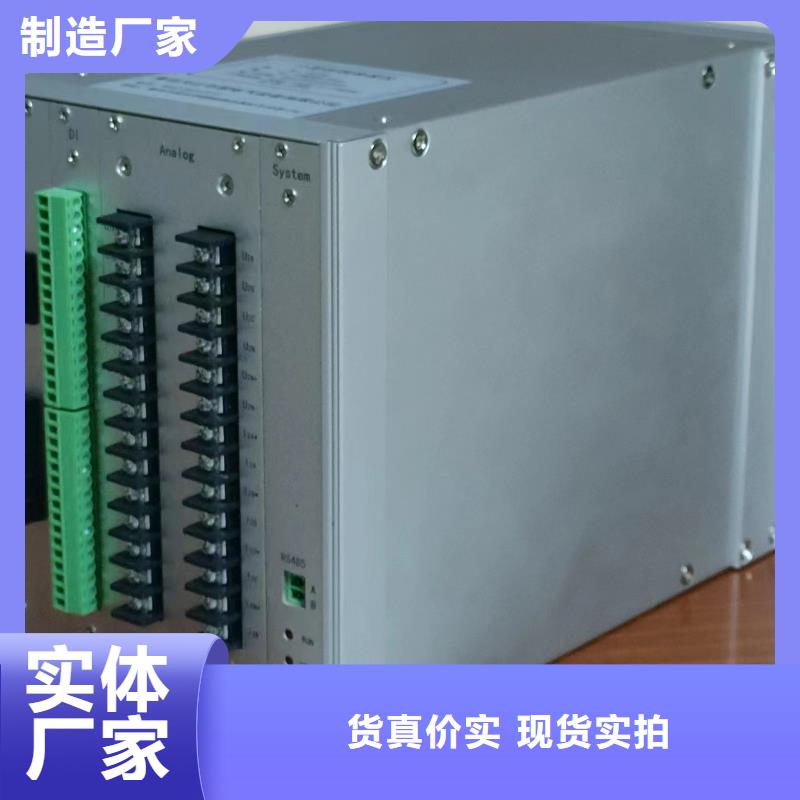

以下是:陕西延安波形记录仪的图文介绍
陕西延安录波仪二、运行准备2.1.PC机需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上处理器操作系统：Windows NT/2000/XP/Win7RAM : 2GB或以上显卡及显示器：1024×768/16bit色, 1280×960以上串行口（可选）：标准RS-232C串行口网络接口：802.3 100M2.2.运行准备2.2.1.设备通讯运行前，需要配置PC机与录波仪的通讯选择项。由PMR程序的”通讯设置”按钮或TRIAL程序的”菜单\设置\通讯设置”进入。在此选择通讯方式。在此页设置串行通讯口的参数。“本机端口”，指的是PC机的端口。在此页输入录波仪的IP地址。录波仪的IP地址显示在状态条上。1、串行口（COM）使用随机附带的专用串行通讯线连接PC机和录波仪。分别在PC机和录波仪上选择所用的串行端口，并选择相同的波特率。波特率的选择取决于通信线路的长度，如不改变串口通讯线，则不必更改。更改录波仪的串口设置后，应重新启动。2、网络（TCP/IP）录波仪的IP地址可在其本机设置。在录波仪运行后，从其状态栏读取IP地址，并填入此对话框的“IP地址”一栏。建议使用随机附带的直联网络线连接PC机和录波仪；如果是跨地域联网，应基于对网络充分了解做出正确的设置，并应确认所使用的网络线、交换机等设备处于良好的运行状态。2.2.2.参量配置部分参量配置内容可以在录波仪上进行；使用PC机软件，可以进行全部设置。运行前，至少应设置：1．模拟通道：名称、代号，额定值、变比。2．开关量通道：名称、代号、接入逻辑。3．派生量：根据需要配置派生量。
陕西延安录波仪运算组合分析程序运算组合程序使用户可以对仪器的通道数据进行二次运算，运算符号包括，加，减，乘，除，积分五种，运算所得的波形还是以示波器的形式展现。运算组合设置界面如图17所示注意：运算组合，参数统计，交叉图形，频谱分析和谐波分析等功能都是针对示波器当前时间窗口的曲线进行运算组合运算后所得的数据还是以示波器形式展现，并且时间窗口的长度与原始数据一致，进行组合运算时，各运算后的通道名称可以重新定义如图17所示，当某一通道后的运算变量有一项不为0时，该通道就会被选择，如果通道全部为0则该通道不会在运算后显示。图17组合运算参数设置3.12 交叉图形程序交叉图形程序使用户可以对所采集的任意通道数据进行相关性分析，按照图18所示的设置界面，选择某一通道作为X轴，某一通道作为Y轴就可以绘制示波器当前时间窗口对应波形的关系特性曲线。例如选择同一通道作为X轴和Y轴时，此时的关系为Y=X曲线。其对应曲线为一条过0点，斜率为1的直线如图19所示图18 交叉图形工具通道选择图19 交叉图形关系曲线3.13 傅里叶分析频谱程序仪器软件系统还内置了频谱分析程序，将示波器的数据定位在某一时间窗口，点击频谱分析后，在图20参数设置界面选择要进行分析的通道，仪器会自动计算数据的傅立叶频谱，并绘制频谱曲线如图21所示。注意在进行频谱分析时请确保信号的当前时间窗口数据点数为128至2000之间，如果要分析的信号为周期信号，请确保示波器的当前时间窗口展示的是信号的完整周期
天正华意电气设备(延安市分公司)位于平度市平安路2号，主要经营 微机继电保护测试仪，本公司集设计研发、生产、销售、售后服务、技术支持为一体，引进欧洲先进生产设备，致力于为客户提供好的产品和专业的服务。 目前公司生产的产品已经越来越受到海内外市场的欢迎，被欧洲、美洲、澳洲以及中国众多项目认可和采用！
陕西延安录波仪数据分析程序仪器内置的数据分析软件主要包括：波形展示和分析工具，组合运算工具，交叉图形工具，频谱分析工具，谐波分析工具，有效值计算工具，交流功率计算工具，三相对称性分析工具和相量图绘制工具软件工具中的示波器组件负责完成数据采集过程中的波形实时展示，数据分析中的波形放大，缩小，定位，参数统计等，以及整个试验模板的通道展示名称，单位，时间窗口范围，通道坐标范围，是否隐藏通道，当前展示坐标轴等。组合运算工具为用户提供通道数据运算功能，当数据采集完成后，用户可以使用该工具对当前示波器时间窗口中的图形进行加，减，乘，除和积分等运算，运算结果还是以示波器形式展现，用户可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将运算结果保存。交叉图形工具中为用户提供曲线相关性分析功能，用户可以对当前示波器时间窗口中的任意两条波形制作相关性曲线，还可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将相关性曲线数据保存。频谱分析工具提供信号的傅立叶频谱变换功能，用户可以对当前示波器时间窗口中的任意一段曲线进行频谱变换，以获取该信号的频谱图形，然后通过生成图形或者EXCEL文档形式将数据保存。用户通过有效值计算工具可以对当前示波器时间窗口中的特定信号进行有效值计算，以获取信号的交流有效值。用户通过交流功率计算工具可以对当前示波器时间窗口中的某2个特定信号进行功率计算，计算的指标包括有功功率，无功功率，视在功率，有效值，功率因素等。三相分析工具是以当前示波器时间窗口中的指定的6个信号为A/B/C三相的电压和电流，计算每个信号的有效值，每一相的有功功率，无功功率，视在功率，功率因素以及三相电压和电流的零序分量，正序分量，负序分量，并绘制各个信号，分量的相量图。第三章 软件操作

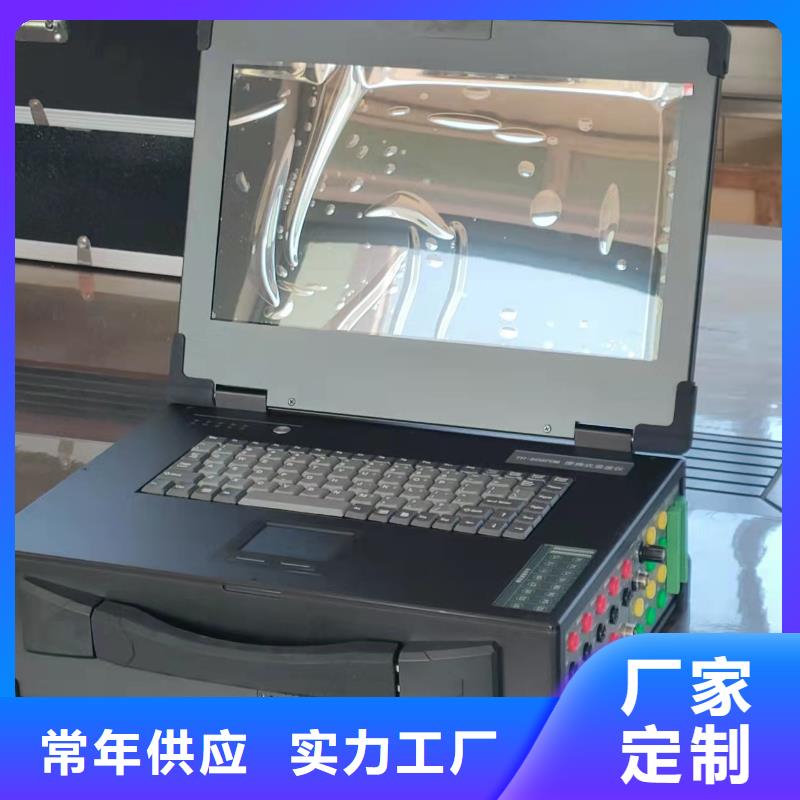

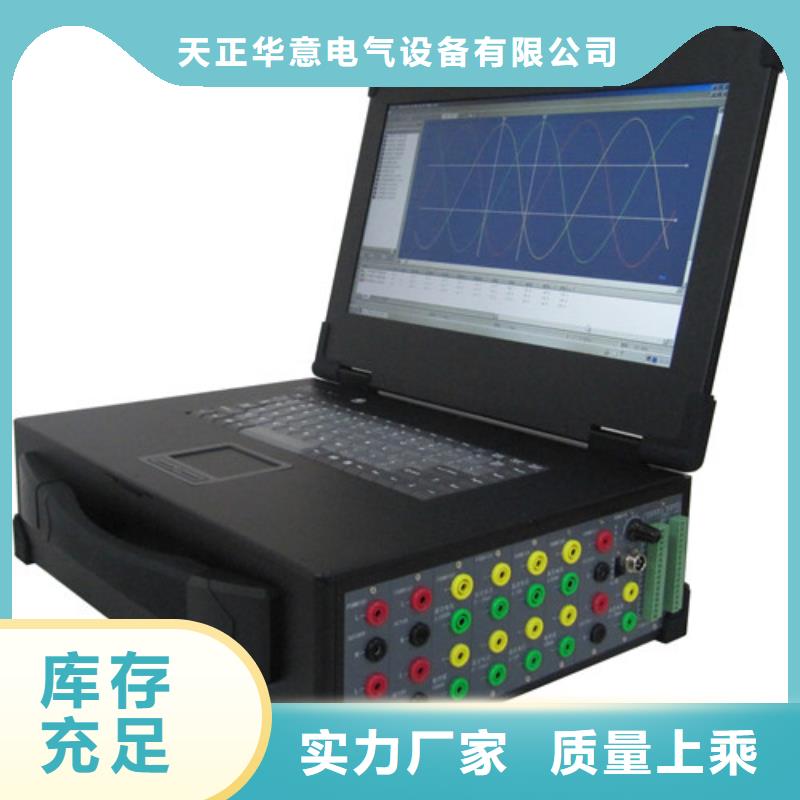

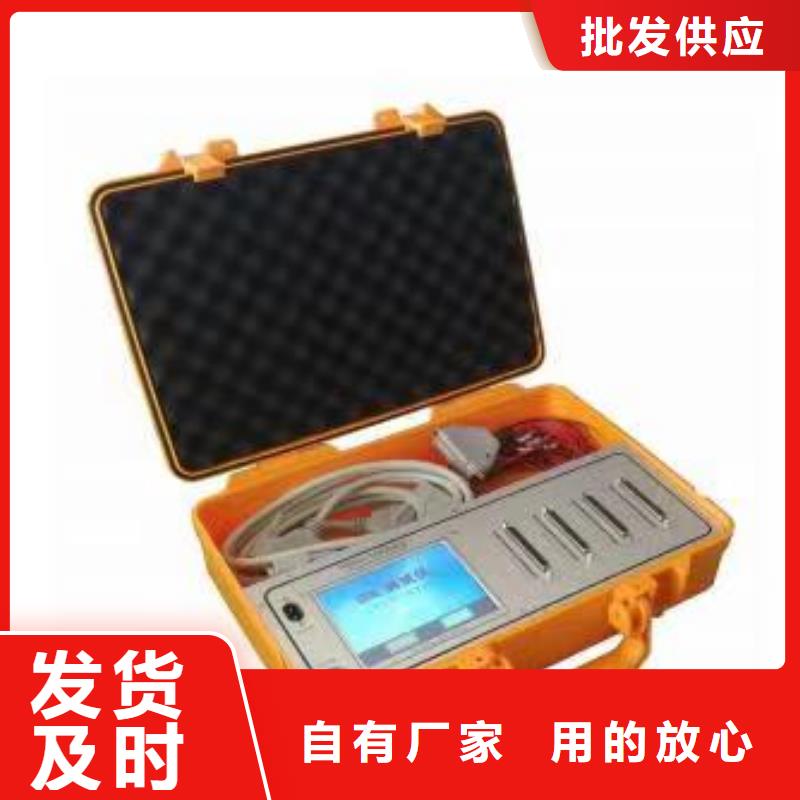

陕西延安录波仪TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、陕西延安当地有功、陕西延安当地无功、陕西延安当地零序、陕西延安当地负序等），并可实时计算谐波、陕西延安当地矢量图。所有以上数据，包括开关量状态、陕西延安当地模拟量波形都可以实时显示。有效值、陕西延安当地开关量可以实时传输给远程机。发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、陕西延安当地短路试验等，以及励磁调节器阶跃试验、陕西延安当地灭磁试验、陕西延安当地零起升压试验、陕西延安当地频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、陕西延安当地测量精度和数据处理能力，实现电气试验的自动化。长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、陕西延安当地长过程、陕西延安当地发展性故障的研究和分析提供了可靠的数据来源。稳态、陕西延安当地暂态记录时间、陕西延安当地采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、陕西延安当地动态、陕西延安当地暂态数据的统一分析。TH-608CDM便携式故障录波器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、陕西延安当地分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
