我们的现场实拍视频将带您走进定做断路器延时特性试验机的公司产品的世界，产品视频细节之美一览无余！
以下是:定做断路器延时特性试验机的公司的图文介绍
直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。

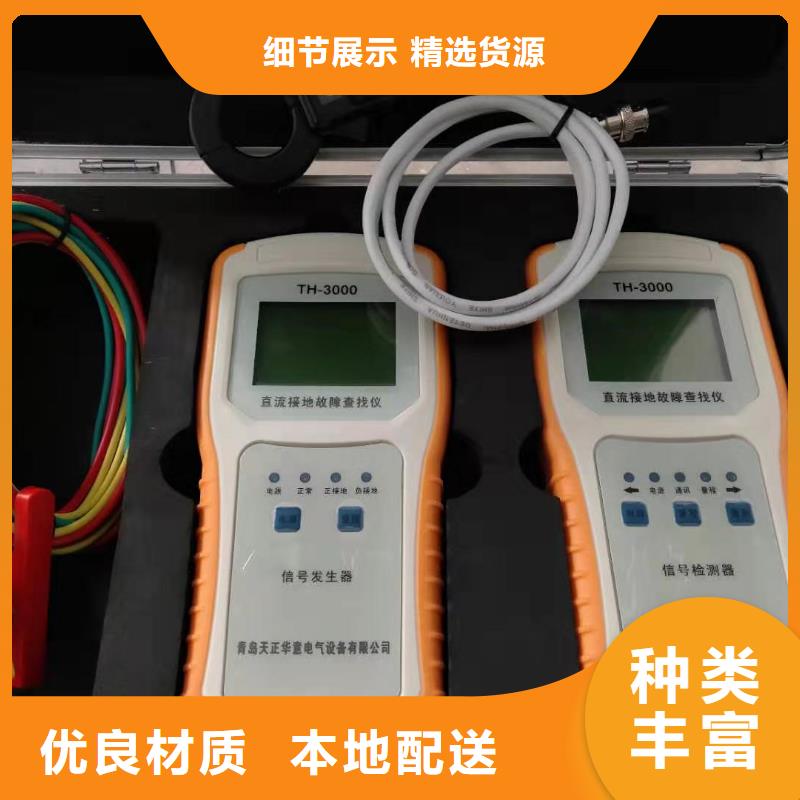

直流系统接地故障定位仪本仪器只需打开电源开关就可直接使用，无需别的按键操作。2、可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。6、直流系统不断电查找接地点，不影响系统正常工作。7、抗干扰能力强，克服了系统分布电容的影响。8、智能化充电管理，减少充电时间，延长电池寿命。二、工作原理TH-3000用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。
随着我国 微机继电保护测试仪市场经济的发展,天正华意电气设备(淮安市分公司)着力加强企业文化建设,提出了“双赢靠诚信”的经营理念，“立足创新、专注质量、诚信服务、真诚合作、共同发展”是我们始终如一的追求,为客户提供质优、、可靠的产品是我们永恒的方针，“审时慎思,明辨力行”打造优越的 微机继电保护测试仪。我们将不断超越自我,一如既往的为客户创造价值！
直流系统接地故障定位仪电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需尽快处理。由于直流系统的复杂性和动态性，直流接地故障往往难以定位，而传统的拉路法已无法满足在保证系统运行的情况下找出接地故障点，近几年来，相关规程中已经明文禁止采用拉路法的方式来进行接地故障点的定位。为了能够帮助现场维护人员快速准确地找出接地故障点，我公司通过多年努力，总结大量现场经验，开发出了便携式直流接地故障查找仪，该查找仪可以查找解决各电压等级（48V，110V，220V）直流系统中的间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、交直流窜电故障、多点接地等绝缘故障。便携式直流接地故障查找仪采用高分辨率传感单元对直流系统中接地点的漏电流进行采集，在220V电压等级下检测600KΩ以内的对地绝缘阻抗，检测速度快，定位精准，真正解决了直流系统中的绝缘故障问题。
