甘肃张掖灭磁过电压测试仪测试仪由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。仪器内部含有用于过电压测试的配接电阻，在测试中可以使用可分组设定的内部电阻器，也用可外部接入电阻进行过电压灭磁试验。图二、原理图三、警告事项：灭磁过电压测试仪为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请一定要遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！连接和拆卸被试品时一定要在关机或复位状态和电压输出为“0”时。2）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。3）打开电源开关前要将“电压输出旋钮”调到“0”。4）供电电源为220V、50Hz工频电源。5）测试中和有高压输出时，不得接触被试品。6）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。四、技术指标：输出电压 AC:0---5000VDC:0----5000V输出功率：1200W/1500W（变压器功率可选）电压精度：2%电流精度：2%漏电流范围：AC:0—30—100mA（5000V）AC:0—30—450Ma (3500V)DC:0—30mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）操 作： 设置时间、交直流测试、限流值，触摸屏操作。波形数据存储：USB盘（不小于8g）外形尺寸：380宽*320高*260深重 量：约 18kg供电电源：AC220V（±10%），50Hz五、应用范围：励磁系统介电性能试验非线性电阻漏电试验灭磁过电压保护特性试验通用交直流耐压试验

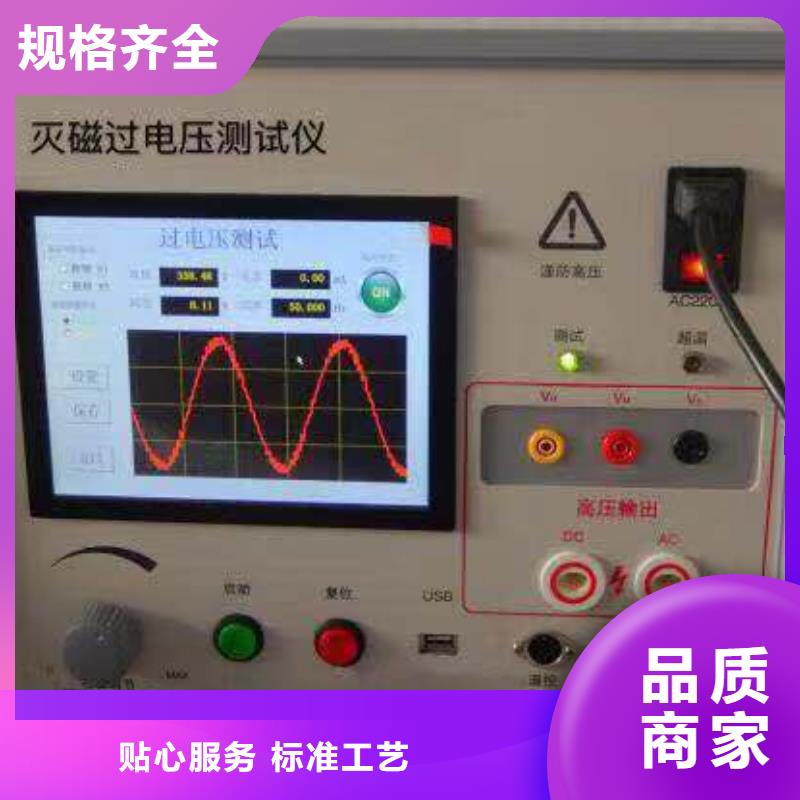

甘肃张掖灭磁过电压测试仪测试的显示屏幕为8吋LCD彩色屏，外表附有电阻触控屏。若有因颠簸造成触控不，可以在USB口插入随机附赠的鼠标自行修正。在桌面左上角的“我的设备”图标上双击鼠标左键，依次鼠标左键双击“控制面板”-“笔针”。在笔针属性对话框中选择“校准”选项卡，单击“再校准“命令按钮。用笔尖(或其它坚硬带尖物体)准确点击触摸屏提示的笔针位置，依次校准完中心和周边4个角后确定退出校准程序。重启测试装置器后，触摸屏鼠标位置会恢复到正确位置。图四、电压测试界面电压测试界面左上方有测试类型选取，在做微小漏电流试验时可以选择DC 30mA档；做交流试验时可以选择AC 100 mA档；界面中部有漏电流报警限值设置，可以通过上下的加减按钮进行1毫安级的微调，也可以通过下方的控制条的随意拖动实现大范围调节。旁边有定时调节设置，通过下拉列表框可以将定时时间设定在5-180秒范围内，每个定时档位为5秒，当定时成功并启动测试后，若测试时间达到定时时间，测试装置自动复位，切断输出电压。右侧设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。界面正下方为电压、电流、漏电流预置值和定时时间构成。左下方为“过电压”、“清空”和“退出”命令按钮。点过电压退出当前程序，进入过电压测试程序；点清空后，屏幕上保留的电压电流和定时值会归零；点退出结束当前程序回到桌面或NandFlash目录。界面右侧显示测试装置运行状态，绿灯亮起表示正在测试，红灯亮起表示停止测试，绿灯亮起时面板上的测试指示灯同步点亮；界面右下方显示测试类型。
甘肃张掖灭磁过电压测试仪主运行界面中单击“过电压”，进入过电压试验界面。界面上方从左至右依次有高压电阻投切选择，用于过电压试验时配置输出电流，此选项为复选框：可以选任意一个，或两个，或全不选。超漏报警限值有300 mA、450 mA和600 mA三个档位，此为单选，默认300 mA。上方中间部分为电压、电流、畸变、频率实测值显示，右侧为运行状态按钮，测试启动时，运行状态绿灯亮起。界面正中为波形显示区，显示电压的实时波形。界面左侧有四个功能按钮，分别是设置，耐压测试，保存和返回。其中设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。“耐压测试”用于切换到电压试验。保存按钮用于测试过程中，抓取当前屏幕上的参数值和波形，默认保存路径为USB口上的随机附赠U盘（自行准备的U盘容量不应高于8GB）。若保存过程中USB口没有U盘，则图形文件自动保存在机器系统的路径NandFlash下。界面如下所示：三相组合式过电压保护器测试仪过电压保护器综合测试装置过电压保护器综合测试仪过电器保护测试仪避雷器测试仪器工频放电电压的测试工频放电电压的测试仪工频放电电压的测试装置过电压保护器试仪过电压保护器检测仪图五、过电压试验界面当图形保存过程中未插U盘，事后想复制该图形文件步骤如下：只需把U盘插入测试装置面板的USB接口，在主界面上双击界面空白区域6次，退出测试程序。在桌面左上角的“我的设备”图标上双击鼠标左键，并进入NandFlash盘符(此时若U盘已经插入USB接口，在NandFlash同级目录下会出现“硬盘”盘符)。选中NandFlash下待剪切的文件，点“编辑”菜单栏中的剪切命令，回到我的设备目录下的“硬盘”目录下，点击“编辑“菜单栏中的粘帖命令，即可以把数据文件保存到U盘。保存完毕后，若需要重新运行测试程序可以双击“我的设备”—“NandFlash”—“N”或“G”文件即可。(若复制剪切过程中发现不能找到“硬盘”盘符，请插拔U盘多试几次)。
天正华意电气设备(张掖市分公司)现有初中高级专业技术人员123人，经济实力雄厚，技术力量强大，主要生产 微机继电保护测试仪， 微机继电保护测试仪产品畅销全国二十多个省、市、自治区，并出口东南亚。企业已通过ISO9001质量管理体系认证。本厂以诚信为本，以良好的 微机继电保护测试仪产品质量和完善的售后服务，赢得了广大用户的赞誉。
甘肃张掖灭磁过电压测试仪用 途本套设备适用于绝缘子、互感器、电容套管、电力变压器、高压架空线等电力设备的工频耐压及科学研究。使用条件使用条件：户内海拔高度不超过1000米环境温度：-25℃～+40℃相对湿度：≤90%（20℃）时地震烈度VII级无导电尘埃无火灾爆炸危险不含腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率<3%设有一可靠接地点，接地电阻小于0.5Ω遵循标准JB/T9641-1999 试验变压器GB/1电力变压器GB/T311.1-1997 高压输变电设备的绝缘与配合GB/T16927.1-1997 高电压试验技术 部分 一般试验要GB/T16927.2-199高电压试验技术 第二部分 测量系统GB7328-87变压器和电抗器的声级测量GB8749-1998 调压器的通用技术要求成套设备组成部份本套设备由工频试验变压器、手动控制台、柱式调压器、分压器、保护电阻、局放仪及一些附件组成。主 要 技 术 参 数一、THW-150/300工频无局放试验变压器额定输入电压380V，额定输入电流394A额定输出电压300kV，额定输出电流0.5A额定容量150kVA二、TH-J2000D 300KV/150KVA 电源控制台控制台工作电源220V，控制台设有手动升压，耐压自动计时，耐压计时结束后自动降压至零位，另外本控制台有调压器零位启动和过流、过压保护，控制线路详见控制台原理线路图。三、TYDGZ-150/0.38柱式调压器额定输入电压单相380V额定输入电流395A额定输出电压0～420V额定输出电流357A额定容量150kVA四、TRF-400/300电容分压器额定电压300kV高压臂电容400pF低压臂0.4uF五、GR300-0.5A/5KΩ保护电阻额定电流0.5A，阻值5KΩ六、LBQ-150/0.38滤波器额定电流：395A，额定容量：150kVA成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。
