想要了解变频串联谐振交流试验装置专业定制产品的魅力？视频为你揭晓答案！

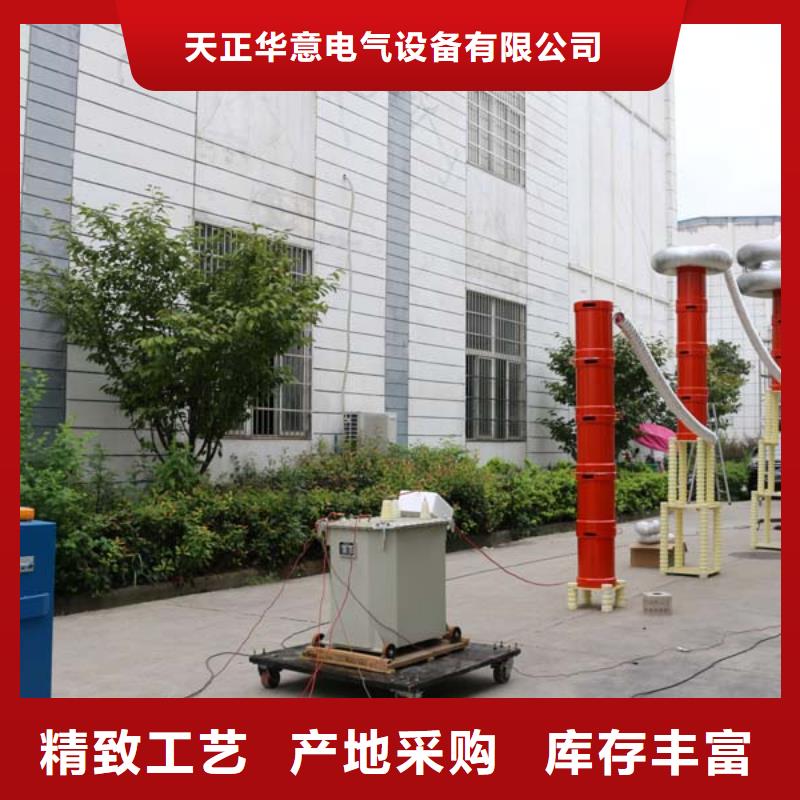

以下是:云南怒江变频串联谐振交流试验装置专业定制的图文介绍
云南怒江变频串联谐振耐压装置设置耐压阶段，见图6：图6 – 设置自动试验耐压阶段自动试验多分5段耐压，每段的目标电压都不能超过“试验参数”中设置的“试验电压”。通过旋转鼠标“电压”设置目标电压，旋转鼠标“频率”来设置阶段耐压时间按“返回”键退回上一级菜单或者按“确定”键进入下一级开始试验，见图7：3）．开始自动试验，见图7：图7 – 自动试验界面● 显示项目说明：U峰值/√2：采样交流高压峰值U，计算得到高压有效值U直流：直流母线电压I输出：输出电流F输出：系统输出频率F，范围为20-300HzF测量：系统谐振频率F（此频率只有当输出频率在谐振点或奇数倍分频附近时才有效）步数：输出调压步数，满量程为45000步过压：设置的过压保护值过流：设置的过流保护值.阶段电压：自动试验每个阶段的目标电压耐压时间：自动试验每个阶段的耐压时间，耐压时开始倒计时确认参数无误后按“启动”键开始试验，将按下述步骤自动完成试验：1＝＞系统自动寻找谐振点2＝＞将“U峰值/√2”调节到阶段目标电压3＝＞保持高压稳定，持续耐压时间4＝＞判断是否有下一阶段5＝＞如果有下一阶段（目标电压和耐压时间不为0），跳到步骤2继续进行试验6＝＞没有下一阶段则自动降低电压并停机在试验中途可以按降压停机键降压停机，遇到紧急情况可按紧急停机键直接停机（“降压停机”键和“紧急停机”键在系统启动后才出现在界面上）。

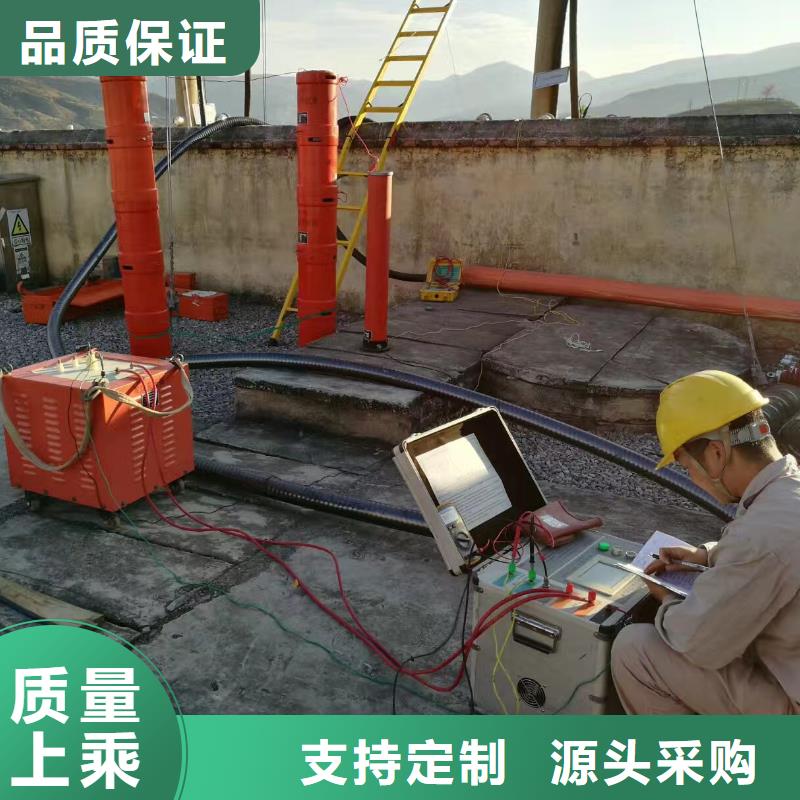

云南怒江变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I＝2πfCU试 ＝2π×32×0.38×10-6×52×103＝4A对应电抗器电感量 L＝1/ω2C＝65H设计六节电抗器，将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H，装置总容量为405kVA。验证：1.满足150MVA/220kV以下变压器中性点交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联，此时电感量为L＝98＊5＝490H,试验频率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。试验电流I＝2πfCU试 ＝2π×50.8×0.02×10-6×160×103＝1A。2.满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联，此时电感量为L＝98/2＝49H,试验频率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。试验电流I＝2πfCU试 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.满足300mm2,110kV 电缆交流耐压试验，长度0.5km，电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联，此时电感量为L＝98＊3/2＝147H,试验频率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。试验电流I＝2πfCU试 ＝2π×49.6×0.07×10-6×128×103＝2.8A。结论：装置容量定为405kVA/270kV/45kV，分六节电抗器，电抗器单节为67.5kVA/45kV/1.5A/98H，使用电抗器组合能满足上述被试品的试验要求。
天正华意电气设备(怒江市分公司)以良好的 微机继电保护测试仪质量赢得了广大用户的好评，取得了良好的业绩。在服务中国市场的同时，公司致力于开拓国际市场， 微机继电保护测试仪货源充足，多种规格。多年来坚持守约、保质、薄利、重义的经营理念，与广大用户建立了牢固的合作关系，受到了广大客户的赞同。公司让利于客户，装车免费，节假日照常发货，欢迎广大客户朋友光临惠顾!

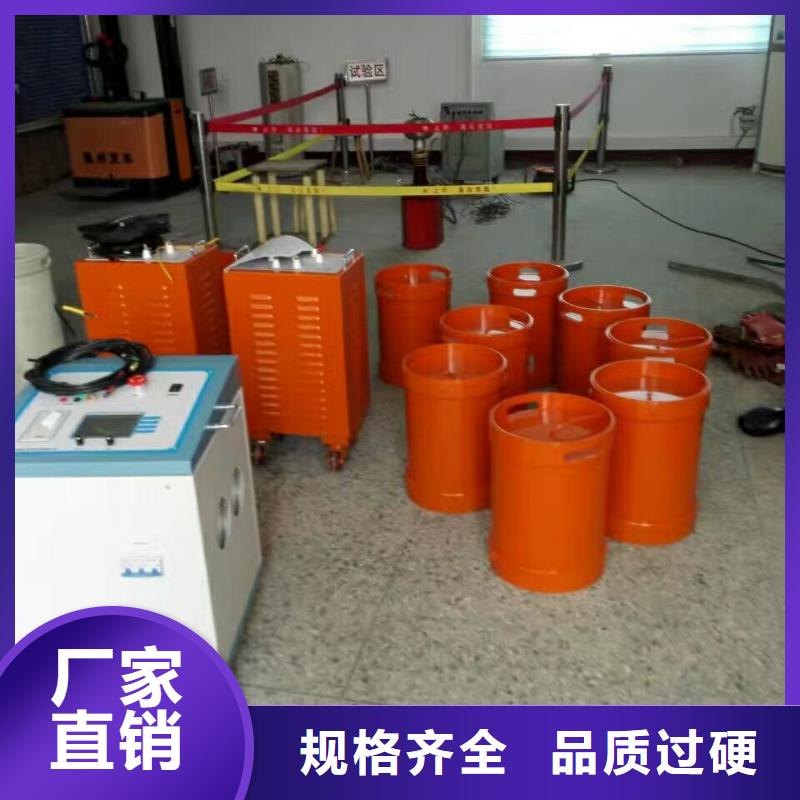

云南怒江变频串联谐振耐压装置系统配置及其参数1.激励变压器LB-420kVA/1.25/2.5/5kV/0.4kV 1台a)额定容量：420kVA；b)输入电压：0-400V，单相；c)输出电压：1.25/2.5/5kVd)结 构：油式；e)重 量：约3.5T；2.变频电源TH-420kW/380V 1台a)额定输出容量：420kWb)工作电源： 380±10％V（三相），工频c)输出电压：0 –400V，单相，d)额定输入电流：1050Ae)额定输出电流：1050Af)电压分辨率： 0.01kVg)电压测量精度：1.5％h)频率调节范围：30 – 300Hzi)频率调节分辨率：≤0.1Hzj)频率稳定度： 0.1％k)运 行 时 间：额定容量下连续60minl)额定容量下连续运行60min元器件温度≤65K；m)噪 声 水 平：≤50dBn)可实现以下功能1）变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
