以下是:山东东营变压器有载开关测试仪蓄电池充放电测试仪实力商家的图文介绍
微机继电保护测试仪品种齐全、价格合理，天正华意电气设备(东营市分公司)实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任，公司始终奉行“诚信求实、致力服务、唯求满意”的企业宗旨，全力跟随客户需求，不断进行 微机继电保护测试仪产品创新和服务改进。

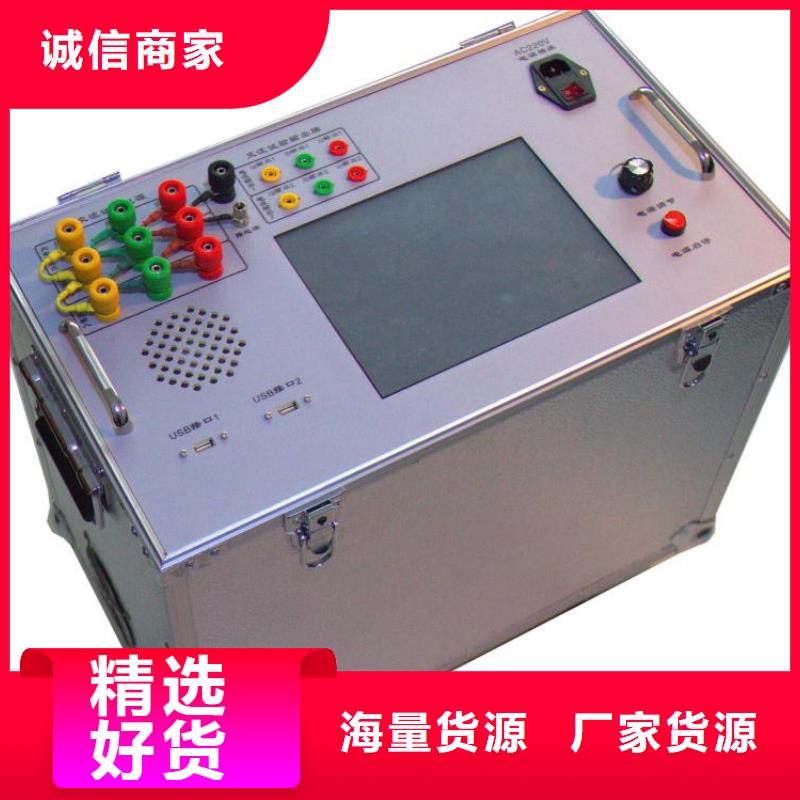

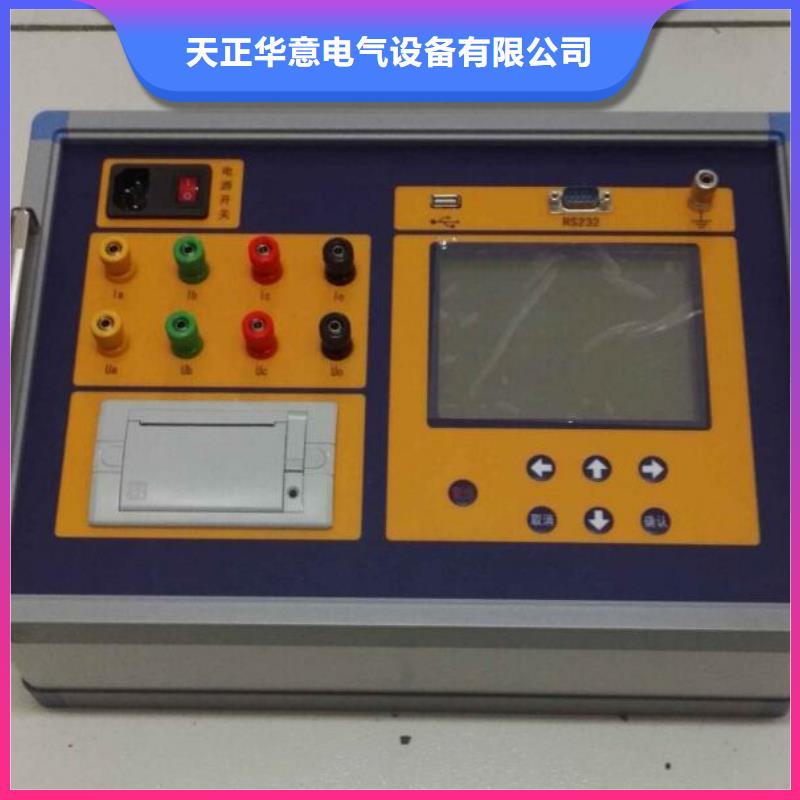

山东东营变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。
山东东营变压器有载开关测试仪 交直流法检测变压器有载开关技术已成熟本产品主要用于开关带绕组状态下，在变电站现场检测变压器有载分接开关的过度波形，开关的电压等级范围是10kV～500kV，测试接线不受变压器绕组结线方式的限制，适应于各种结线组别的三相、单相变压器、电抗器等有载分接开关动作过度波形的测试。本产品使用单相220V电源作为工作电源，将单相电源变换为三相可调试验用电源，将试验电源加到变压器高压侧套管上，启动有载开关切换，本产品能将变压器有载开关带绕组状态下动作过程交流波形录制保存下来，通过观察分析开关切换过程中开关各触点的交流波形，能准确判断出变压器有载开关是否存在过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。本产品设计采用成熟的现代计算机技术、高速采集数据信息处理技术将交流测试技术应用于分接开关现场试验中，采用高速采集数据技术（采集速度达200 k/s/通道以上）对开关过度波形连续采集存储，在开关带绕组状态下能准确捕捉到开关动作过程中所产生的瞬变点（不做滤波处理），测试出的开关过度波形是真实的，通过分析真实的开关过度波形，对波形的解析结果是 性的，不存在无法判读等技术争议问题。交流法测试接线不受变压器绕组结线方式的限制，解决了长期以来在现场采用直流方法试验存在的问题。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。
山东东营变压器有载开关测试仪查找、编辑过度波形待【自动回放】结束后(或在【人工回放】状态下)，点击〖定位〗键，程序自动初步定位到开关的过渡波形附近，并显现在当前界面中。然后在【人工回放】状态下，左移或右移动游标，可查找到开关过渡波形（一般为1─3个周波）并将波形移到屏幕中间位置，见图十所示。为方便观察分析波形，在【人工回放】模式下，使用系统主界面下方的【压缩】或【伸展】键功能对波形宽度（XXmS/每格）进行压缩或伸展；使用【展幅】或【缩幅】键功能对波形的幅度进行放大或缩小；使用【微调】键功能对波形进行左右移动；使用【剪裁】键功能对有用的波形进行剪裁处理。方法是将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，点击【剪裁】键，便可得到所需要的那段开关过度波形见图十所示。点击【A-相】、【B-相】、【C-相】前的复选框，可在软件屏幕上选择显示A相、B相、C相过渡波形。图十⑹ 保存、打印过度波形点击【保存】键后，即可打信息设置界面，如图十一所示，可以对信息设置界面中的项目再次进行修改；点击【应用】－＞【确认】键后，界面弹出提示条“保存成功”。如图十二所示，点击【OK】键保存到数据库中。
