我们为您呈现了一部精彩绝伦的变压器变比全自动测量仪款式多样产品视频，让您感受产品的独特之处。

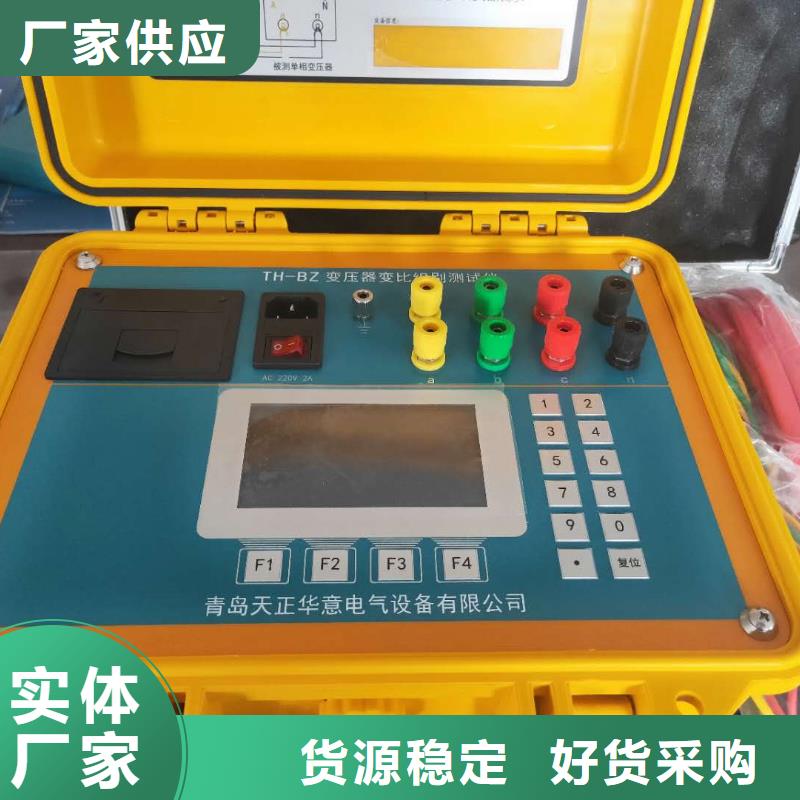

以下是:广西贺州变压器变比全自动测量仪款式多样的图文介绍
广西贺州变压器有载开关测试仪本测试软件具有脱机分析或重新编辑试验报告功能，将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。8. 本装置采用一体化结构，便于现场携带，测试接线简单方便9. 测试软件功能：①.状态参数自学习功能。试验中需要实时计算相位与相差，准确提供初始参数。程序设计了自建、自动更新基准功能，每次测试前仪器自动获取试验的电压、电流、频率、相位数据做为试验的基准参数，与开关动作过程中动态实时参数进行比较，测试触发盲区极少，大大提高了试验触发的可靠性，并缩短了试验时间。②.本装置采用彩色液晶显示，实时曲线快速走屏，真实反映试验变化过程。③.本测试软件设计有自动测试及手动测试功能，对录制波形能再次进行播放，放大，缩小，编辑等功能④.内存压缩存储技术，预触发记录深度可达6通道多800个周波深度，为数据分析提供了丰富的原始资料。⑤.程序及操作系统装载在固态硬盘上，不使用碟片磁盘，封闭对存储器写操作，使存储器得到有效的保护。⑥.测试软件可以在WIN2000. XP和WIN7系统下对数据进行编辑分析。自动生成测试报告，测试数据及波形可以导入或导出。2.2 主要技术指标2.2.1 工作环境条件1.环境温度：-20℃～50℃；2.环境湿度：≤80%；3.海拔高度：≥2000m。2.2.2 工作电源1.单相电压：220（1±10%）V；2.频率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 仪器内输出试验电源1.交流输出电源频率：40Hz～60Hz（频率可调）；2.交流输出电压范围：三相四线0～800V(电压可调) ；3.交流输出容量：额定1000VA；4.交流电源波形畸变率：≤3%；5.交流电源电压相角：120°，相角差≯120°±1°。6.直流电流输出范围：0.3A、1A(两档可选)2.2.4 仪器测试精度1.同步采集通道数：62.采集数据精度：16位3.采集速度：200 k/s/通道4.采集板高速缓存深度：8 M byte FIFO5.电压量程：0V～800V。6.电流量程：0mA～100mA、0A～10A；7.电压、电流传感器精度：0.2级；
天正华意电气设备(贺州市分公司)自成立以来一直秉承着专业、、便捷的服务宗旨，对所有涉及到的 微机继电保护测试仪产品、项目进行着不断的研发及改进。 微机继电保护测试仪产品自投放市场以来，以过硬的质量、出色的性能、完善的服务，赢得了各地市政管理部门和广大客户的一致认可与好评，业务量拓展迅速。
广西贺州变压器有载开关测试仪 有载分接开关是与变压器回路连接的 运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。二、功能特点?仪器输出电流大，重量轻；?两档电流输出，测试范围更宽，稳定度更高；?能自动计算出过渡电阻值及过渡时间值；?具有完善的保护电路，可靠性强；?8寸的大液晶显示，便于现场操作；?具有U盘存储功能，可以存储更多数据波形。?键盘独立操作，使仪器可操作性更快捷、方便。三、技术参数输出电流 1.0A、0.5A测量范围 过渡电阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)过渡时间：0～250ms测量精度 过渡电阻：±(5%读数+3字)过渡时间：±(0.1%读数+3字)存储方式 U盘存储、本机存储四、使用条件环境温度 -10℃～50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz
广西贺州变压器有载开关测试仪开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、B0、C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。
