以下是:广东韶关变压器直流电阻及变比组别测试仪质优价廉的图文介绍
天正华意电气设备(韶关市分公司)已成为综合实力具有一定规模的 微机继电保护测试仪生产厂家，现有固定资金200万，员工60人，且位于有着 微机继电保护测试仪生产基地之的广东韶关工业区，交通便利。 我厂在多年的运营中形成了具有独特的生产经营模式，检测设备齐全，开发产品快周期短且具有较强的新产品开发能力，销售和技术服务的合理体制以及产品质量保证体系的专业化 微机继电保护测试仪生产厂家。
广东韶关变压器容量特性测试仪触摸屏使用 触摸屏亮度的调节：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单，用触摸方式点按亮度调节可修改液晶屏的亮度，64，小4。如下图所示：触摸屏校准：触摸屏有2种方式进入到校准模式。校准方式1：在开机状态下，如果4秒内快速点击触摸屏的非触控区域超过20次，则进入触摸屏校准模式。步骤如下：（1）4秒内快速点击触摸屏的非触控区域超过20次；（2）蜂鸣器长鸣1秒，听到蜂鸣器叫时停止点击；（3）进入到校准模式，按照十字交叉线的提示点击触摸屏的指定位置校准触摸屏；（4）校准结束，返回进入到校准前的画面；校准方式2：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单,连续点击3次数字’9’键启动一次触摸屏的校准过程。校准如图所示：6.4. 变压器国标对应表 (0)油变S7.9.11 ：JB/T6451-2008《油浸式电力变压器技术参数和要求》 (1)油变S11：JB/T6451-2015《油浸式电力变压器技术参数和要求》 (2)油变S12：JB/T3837-2016《电力变压器损耗水平代号的确定》(3)油变S13：GB20052-2020《电力变压器能效限定值及能效等级》硅钢3级能效 (4)油变S14：JB/T3837-2016《电力变压器损耗水平代号的确定》(5)油变S15：GB20052-2020《电力变压器能效限定值及能效等级》非晶3级能效 (6)油变S16：JB/T3837-2016电力变压器损耗水平代号的确定》(7)油变S20：GB20052-2020《电力变压器能效限定值及能效等级》硅钢2级能效 (8)油变S21：GB20052-2020《电力变压器能效限定值及能效等级》非晶2级能效 (9)油变S22：GB20052-2020《电力变压器能效限定值及能效等级》硅钢1级能效 (10)油变S25：GB20052-2020《电力变压器能效限定值及能效等级》非晶1级能效
广东韶关变压器容量特性测试仪特性测试界面“特性测试”，主要是指测试变压器的负载损耗、空载损耗等基本特性数据，如果要完全符合标准的要求，其测试过程几乎全部都要借助外部的调压、升压设备，在操作过程中可能会有高压产生，请务必注意。变压器特性测试的具体接线方式方法在第5章中单独讲解，如果要了解具体接线方法请直接看第5章。4.1 空载损耗测试在特性界面选定“空载测试”项，进入空载测试设置界面（图六）。空载测试是需要外配交流电源（包括升压、调压设备）的测试。4.1.1空载损耗测试参数设置进行空载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。图六 空载测试参数设置界面二次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。标称容量，即为被试变压器的额定容量；变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。当未用外扩电压互感器时，请输入1。电流变比，与电压变比的意义相似。当所测电流超过仪器本身量程后，可以外扩电流互感器，来进行量程扩展，该参数为外扩电流互感器的变比值（如：100A/5A的电压互感器即可输入20）。同样，当未用外扩电流互感器时，请输入1。变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。

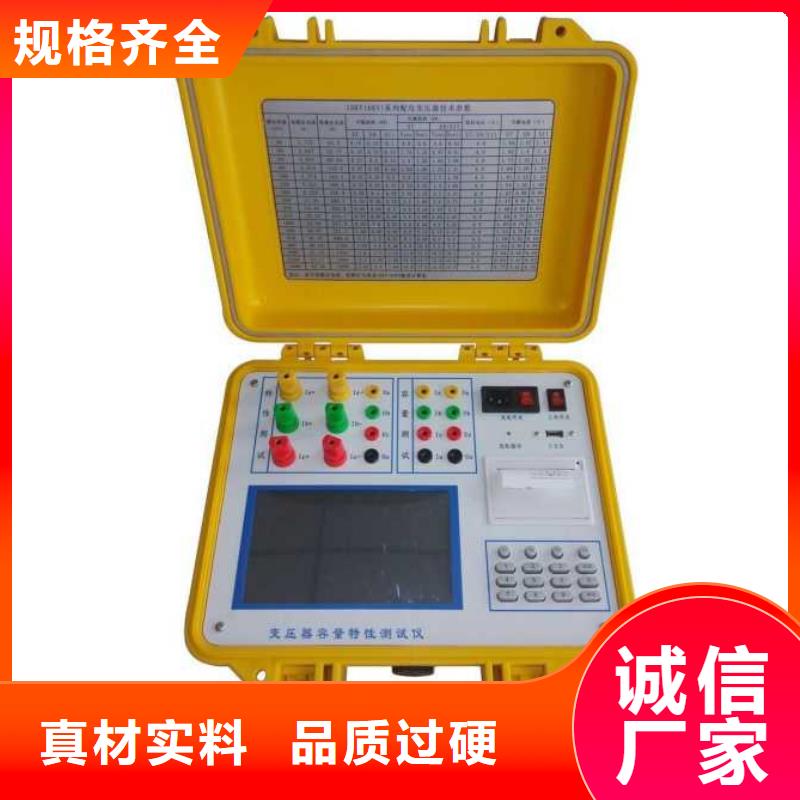

广东韶关变压器容量特性测试仪技术指标1、输入特性有源部分：电压测量范围：0~10V电流测量范围：0~10A无源部分：电压测量范围：0~750V 宽量限。电流测量范围：0~5A~100A内部双量程。2、准确度电压：±0.1％电流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作温度：－25℃~ ＋65℃4、充电电源：交流160V~260V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。6、主机体积：32cm×24cm×13cm7、重量：3kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸结构尺寸（图1）图1、主机与配件箱尺寸2、面板布置面板布置图（图2）图2、面板布置图如图2所示：上方从左到右依次为特性测试用输入端子（A相100A电流输入端子正极Ia100A、A相5A电流输入端子正极Ia5A、A相电流输入端子负极Ian、B相100A电流输入端子正极Ib100A、B相5A电流输入端子正极Ib5A、B相电流输入端子负极Ibn、C相100A电流输入端子正极Ic100A、C相5A电流输入端子正极Ic5A、C相电流输入端子负极Icn、电压输入端子Ua、Ub、Uc、）、充电电源插座及开关、接地端子、容量测试用接线端子和打印机。面板左下方为彩色液晶显示屏；液晶右侧为键盘。
