我们的接地电阻测试仪_励磁系统开环小电流测试仪准时交付视频现已上线，产品魅力难挡，视频揭晓全貌，速来围观！
以下是:接地电阻测试仪_励磁系统开环小电流测试仪准时交付的图文介绍
天正华意电气设备(威海市分公司)以合理的价格、热情的服务态度、精湛熟练的售后保障对您提供优质服务。我们本着交货迅速、实行三包、跟踪服务等经营原则竭诚为广大用户服务。我公司把顾客放在优先位置，建立起了 微机继电保护测试仪产品售前、售中、售后服务规范，、全过程满足顾客要求，使我们的 微机继电保护测试仪产品和服务深得顾客的信赖，与顾客建立起了长期合作和互利关系。

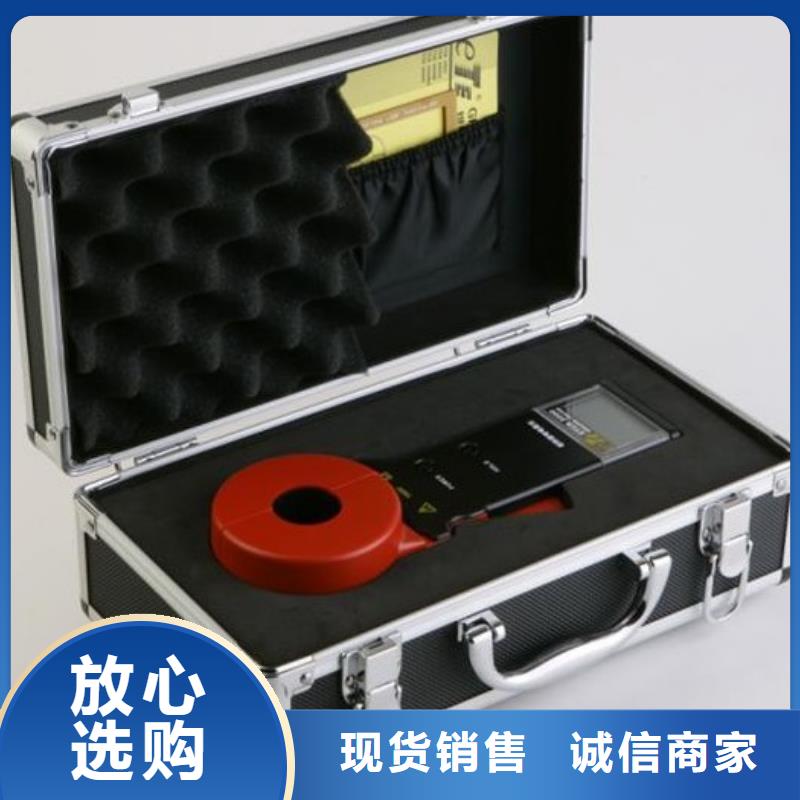

接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。
接地电阻测试仪规定1.3.1 测试工作站综合测试仪及其配套电源、连接线、测试装具构成测试工作站。1、位置选择工作站的位置必须安排在一般人员非必经的处所，使非工作人员远离工作站。如果因为生产线的安排而无法做到时，必须将工作站与其它设施隔开，并且特别标明“测试工作站”。如果工作站与其它作业站非常接近时，必须特别注意的问题。在测试时必须标明“危险！测试执行中，非工作人员请勿靠近！”。2、输入电源本测试仪工作电源220V AC±10％，50/60Hz±5％单相，在开机前务必检查并确定电压与输入电源电压一致，否则会造成机器损坏和人员伤害，另外也必须选择正确规格的保险丝（5A），更换保险丝前必须先拔掉输入电源线，以避免危险。测试仪必须有良好的接地，作业前务必将地线接妥，以确保人员。测试站的电源必须有单独的开关，安装于测试站的入口显眼处并予特别标明，以便接触及靠近者清楚辨别。一旦有紧急事故发生时，可以立即关闭电源，再进入处理事故。3、工作场所尽可能使用非导电材质的工作桌工作台。操作人员和待测物之间不得使用任何金属。操作人员的位置不得有跨越待测物去操作或调整待测设备的现象。测试场所必须随时保持整齐、干净，不得杂乱无章。不使用之仪器和测试线请放于固定位置，须让相关人员能立即确认出正在测试的物件。不得在易燃物品的旁边使用多功能安规测试仪。
