准备好领略绝缘油介质损耗测定仪产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。

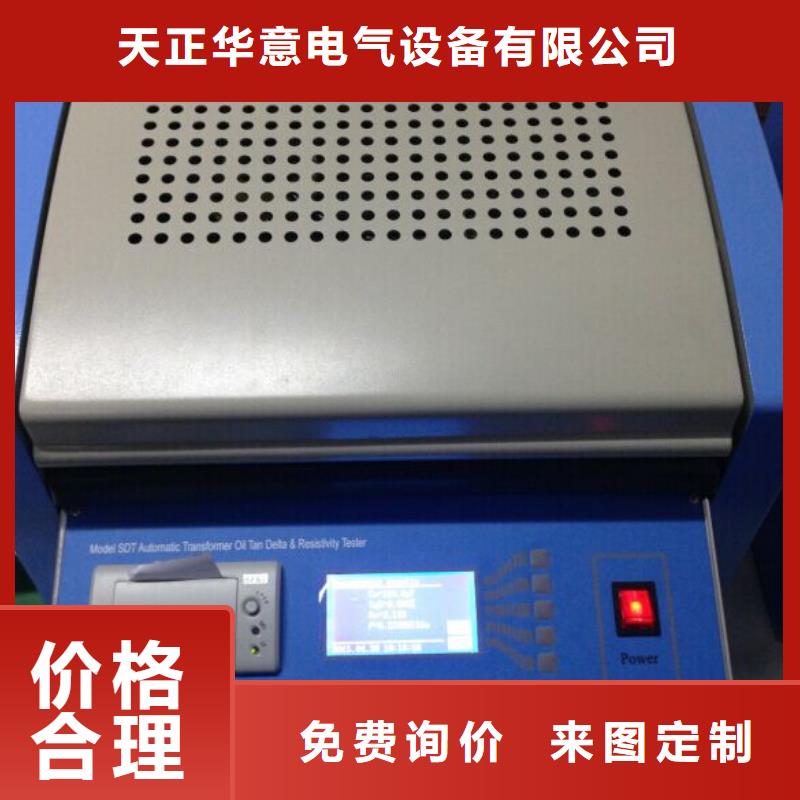

以下是:内蒙古赤峰绝缘油介质损耗测定仪的图文介绍
天正华意电气设备(赤峰市分公司)一直视 微机继电保护测试仪产品质量为企业生存之本，并注重 微机继电保护测试仪产品的改良与创新。除了对质量方面严格把关，服务也是我们的一大特色，我们深信好的 微机继电保护测试仪产品加好的服务，才能让企业更稳健地成长，成为客户心中值得信赖的 微机继电保护测试仪品牌。 微机继电保护测试仪的尺寸、材质、颜色均可定制，期待您的详询！
内蒙古赤峰介质损耗测试仪按“ESC”键，光标移至首位，再按”键，将光标移至下一排“□开始测量”前，见图7所示。图7 开始测量 图8 正在测量中图9 测量结果 打印结果⑤打开“内高压允许”开关，按“ENT”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中 请等待 ” ，如图8所示。⑥在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9所示,如需打印结果,按“ENT”键即可打印。打印结果见图10所示。六、试验接线根据被试设备接地情况正确选择正、反接法；1、正接法：当被试设备的低压测量端或二次端对地绝缘时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线（黑夹子）接被试设备高压端，高压芯线（红夹子）悬空；将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线（红夹子）接被试设备低压端L（见图11）；低压屏蔽线（黑夹子）接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量；2、反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线（红夹子）接被试设备高压端，高压屏蔽线（黑夹子）悬空；低压端接地(见图12)；此时的低压CX输入线不接；注意HVx的芯线与屏蔽线严禁短接，否则无取样，无法测量；图11 正接法 图12 反接法3、外接高压测试当使用正接法、外标准电容、外高压时，采用该方法。
内蒙古赤峰介质损耗测试仪然后可以点击“参数设置”进去设置菜单选择“CVT同时测试”（如图5—10）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—11）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—12）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT同时测试注意: 外屏蔽应接地，可以不悬空，允许放置地上使用，仪器软件对测试线分布参数进行了修正。注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.4、CVT变比测试首先根据相应的接线提示接好仪器外部的连线， 进入CVT测试菜单在参数设置中选择“CVT变比测试”然后返回开始测试界面（如图5—13），长按“启动测试”开始测量（如图5—14），测试完成后自动显示测试结果（如图5—15）。测试结果自动保存，可点击 “打印”按钮打印本次测试结果。 5—165.5、正反同测首先根据相应的接线提示接好仪器外部的连线， 进入正反同测菜单，在参数设置中选择设置需要测试的高压电压，然后保存返回（如图5—16），长按“启动测试”开始测量，测试完成后自动显示测试结果（如图5—17）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。

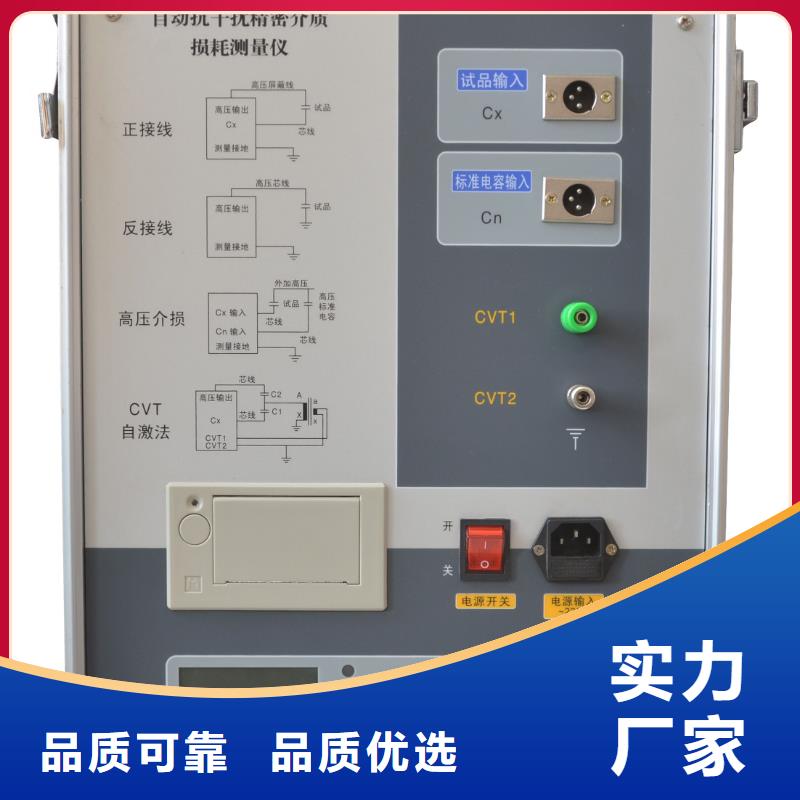

内蒙古赤峰介质损耗测试仪常见设备的接线方法1．仪器引出端子说明：HV 仪器的测量引线高压端（带危险电压） 。CX 正接线时试品电流输入端。 仪器的接地端，使用时与大地可靠相接2.参考接线2.1正接线、内标准电容、内高压（常规正接线）：2.2反接线、内标准电容、内高压（常规反接线）2.3正接线、外标准电容、内高压：2.4反接线、外标准电容、内高压：2.5正接线、内标准电容、外高压：2.6反接线、内标准电容、外高压：2.7正接线、外标准电容、外高压（高电压介损）：2.8反接线、外标准电容、外高压：2.9 CVT自激法测量：CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。CVT自激法测量中，仪器先测量C1，然后自动倒线测量C2，并自动校准分压影响。应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。2.10 CVT变比测试仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。2.11三相同测做变压器套管试验仪器具有四通道输入。除了常规的正接线测试方式，还具有四通道同时测量的功能。四通道功能方的应用就是做变压器套管，当做变压器套管的介损试验时候，可以直接连上四根Cx线，一次测试把ABC三相和中性点套管的电容和介损做出来。省去了频繁换线拆装套管末屏的工作。当然我们也可以采用这个功能做其他正接线三相试品，接线方式与套管一样。
