以下是:广东江门变压器油含气量测定仪供不应求的图文介绍
广东江门绝缘油含气量测定仪仪器简单故障的检测与维修序 号故 障维修说明1ADC故障仪器传感器出现故障，报厂家维修。2打印机脱机，缺纸或其他故障更换打印机打印纸后重新开机。3做废油时测试数据显示0.0％检查连接传感器一端的电磁阀是否完好4开机后无任何显示检查仪器电源电压是否正常，后面板保险丝是否融断，仪器显示板与主机板上的各接插件是否脱落。5不排油检查打气泵是否损坏，查看手动排油是否有泵启动的声音?查看与打气泵连接的管子是否脱落？更换或重新连接恢复正常。6测试数据过大检查所有外部连接管道连接处螺母是否旋紧？检查软管是否破损？旋紧螺母或更换软管恢复正常。注：以上是一般的故障，你可以根据情况排除，如遇到其他故障，请来电，与厂方协商解决办法。本仪器自货到用户单位起一年之内免费保修（在正常使用的情况下），一年以后终身负责维修，但用方需承担修理费用。七、仪器附件清单序号名称数 量1含气量测定仪1台2含气量使用说明书1份3电源线1根4真空泵及接头1套53mm不锈钢管1.5米（连接含气量测试仪和真空泵）0.5米（连接排油口到排油容器）各一段.6针筒接头1套（连接进油口到取样针筒）7保险丝10A3个10M8×1螺帽10个11密封垫10个12针筒支架一个（安装在含气量测试仪的左后立柱上）131mL标定针筒1支（标定设备用）八、本仪器所需配套设备1、旋片式真空泵一台（随机配送）。2、气源（内置）

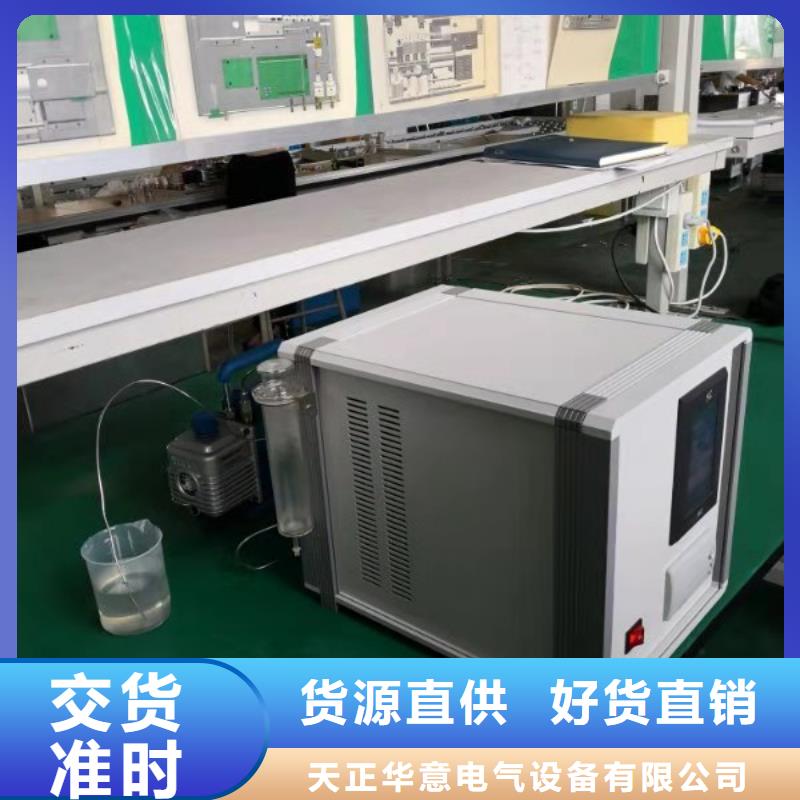

广东江门绝缘油含气量测定仪主要技术指标1、高精度电子压差传感器: 分辨率不低于0.1％。2、小检测限: 不高于0.2％。3、度:重复测定两次结果的相对误差不应超过以下数值：油中含气量（体积分数），％ 相对误差，％3.0 34、脱气室温控范围：室温以上5℃到70℃5、工作 电源： AC220V±10％ 50HZ6、体 积： 长450×宽325×高3507、重 量： 约20㎏三、整机及主要组成部分和功能1、显示系统：把所有需要显示的参数和操作情况显示在屏上。2、打印系统：按照要求打印需要打印的测试结果。3、油样定量系统：把一定量（25mL左右）的油样引入脱气系统进行脱气。4、脱气系统：采用真空型压力喷雾，电动搅拌，脱气效率高。5、数据检测处理系统；运用高精度高稳定性的差压传感器，采集脱出气体后脱气罐的内部压力与进油前的压力之间所生的压差信号，经放大，并由数据处理系统进行数据处理，然后将算出的油中的含气量体积百分比直接显示在显示屏上。6、废油收集系统：收集进入仪器的清洗和试验油样并在每次测试结束后自动排出。

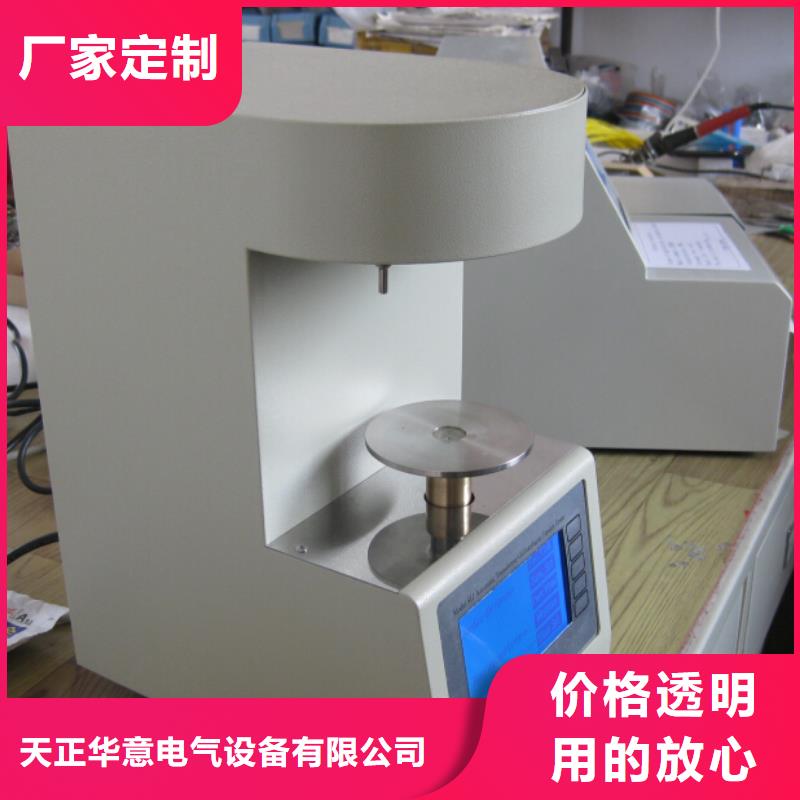

广东江门绝缘油含气量测定仪点击‘参数设定’，进入参数设置界面2.1铂丝半径：铂环金属丝的半径。正常是0.30 mm。点击数据框弹出数字键盘，输入数据。2.2铂环半径：铂环的半径。正常是9.8 mm。点击数据框弹出数字键盘，输入数据。2.3重液密度：密度重的样品密度（比如水是1.000）。点击数据框弹出数字键盘，输入数据。2.4轻液密度：密度轻的样品密度（比如变压器油是0.875）。点击数据框弹出数字键盘，输入数据。2.5参数设定完毕后按“保存按钮”保存当前参数。按“X”按键退回上级菜单。（所有数据出厂时已进行输入并确认，如无特殊情况可以不用修改。）3．纯水标定3.1准备工作（执行BG6541第4.1条）用石油醚清洗样品杯，接着分别用丙酮和水清洗，再用热的铬酸洗液浸洗，以除去油污，用水及蒸馏水冲洗干净，如果样品不是立即使用，应将其倒置于一块干净的布上。用石油醚清洗铂环，再用丁酮漂洗，然后在酒精灯的氧化焰中加热。注意：清洗铂环，应从环架杆上取下进行，取铂环和安装铂环时一定要轻拿轻放，安装好铂环后，要使铂环每一部分都在同一平面上（图5）。将清洗过的铂环挂好。在洁净的样品杯中倒入纯净水至样品杯中间刻度线。将样品杯放到样品盘上中间位置。图53.2点击‘纯水标定’，进入纯水标定界面3.3点击‘上升’样品盘上升，点击‘下降’样品盘下降。点击‘开始’仪器会自动调节样品盘位置，并切换至以下界面如需停止试验，点击‘停止’。点击‘返回’停止当前操作并返回菜单选择界面。
广东江门绝缘油含气量测定仪变压器短路阻抗测量说明：试验电源及特点：仪器可不用外接调压器，采用AC220V低压电源，一次性接线，不用倒接测试线便可自动对变压器的AB、BC、CA高压绕组加压；电压电流同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。 仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。超出仪器测量范围时可以外接互感器测量。具有输出限流保护功能，适用于任意阻抗的试品。（根据国标要求，试验电流达到额定电流的25～50％即可满足试验要求。）试验要求及注意：1、短路导线截面积应不小于变压器导线截面积,其长度要尽可能短，并确保接触良好电阻可以忽略, 否则影响测试数据的精度。2、试验前应准确地测量被试变压器的绕组温度，油浸变压器以油面温度作为绕组温度，干式变压器应在线圈的不同部位（不小于三个点）的温度平均值作为绕组温度。对电源容量要求见附录﹝仅供参考﹞。3、双绕组变压器从试品的高压侧供给电流，另一侧短路，还应在两极限分接位置上进行。4、三绕组变压器测量结果应在成对的绕组间进行，其他绕组开路。
