以下是:贵州遵义配电线路接地故障测试仪2025实时更新(今日/信息)的图文介绍
贵州遵义架空线路故障测试仪 绝缘杆的长时耐受电压不得低于运行线路的额定电压；拉合接地刀闸时，必须穿戴合格的绝缘靴和绝缘手套。5.3 测试线路参数前,应保证被测线路首末两端通讯畅通、清晰,且应有后备通讯手段。5.4 测试前，凡需接地的，必须先确认已接地良好, 如仪器外壳,试验电源和被试线路的中性点等。凡属工作接地, 如测零序阻抗时的中性点接地的阻抗应小到不影响测试精度的要求。5.5 测取有相邻并行或交叉跨越较多，特别是有更高电压线路相邻或交叉、平行线路的工频参数时,必须先测静电感应电压、电磁感应电压、接地电流后，以评估线路参数测试装置可否满足测试条件。注意:静电感应电压幅值的大小主要是由于同塔并架或平行的运行线路与被测线路单位长度因线路间耦合电容和对地电容二者分压比决定。线路工频感应电流主要是由于同塔并架或平行的运行线路产生的零序电流通过电磁场作用与被测线路的互感抗XH感应过来的，会随运行线路上的零序电流变大而变大的。5.6 测试时,必须作到：1) 全线路无其他工作；2) 线路两侧开关及刀闸确保均在断开位置，且无工作；5.7 现场测试应在天气良好的情况下进行，不得在雷雨天进行，也不宜在风、雪天进行；5.8 影响线路参数测试准确性的四个因素：1) 当测量较短的线路(如1km以内)的阻抗参数(Z1、Z0)时,测试应采用四端法测量，即接入线路首端的电压引线和电流引线应分别接入测试装置。2) 测取较长(100km以上)线路的阻抗(或电容)参数时, 采用单端测量法，也可采用双端测量法在线路首末两端同时读取电流(或电压)取首末两端的平均值供计算用。
贵州遵义架空线路故障测试仪 装置外壳及试验接地接线完成后,按压[测试]键即可对装置的试验接地及装置内部的各相接地继电器接地状况进行预检，并给出对应的接地完好性判定结果，如提示接地不良，请重新检查并处理装置的接地线后再进行测试；2）如提示“设备试验接地及接地可靠良好”，可按[完成]键进入到“线路信息设置”选项菜单。3）按[退出]键返回开机界面。图（10）对应操作说明：1)根据光标反黑指示位,通过[上移]、[下移]键移动光标对线路信息进行设置，按压[设置]键后，可对选定信息参数通过1～9数字键或[上移] 、 [下移] 和[确定] 键设置和选择被测线路基本信息。2)线路信息设置完成后，按[保存]键自动存储记忆设置信息。3)按 [试验]键，进入到“线路类型选择项目”选项菜单。4)按[退出]键返回“测试系统接地完好性检测”上级菜单。说明：本菜单仅供用户打印报告时作为线路基本参考信息，设置的“线路长度”是为了根据实际测试结果计算线路公里值参数，便于与理论计算参数对比验证测试结果。11.3 线路类型选择项目菜单及高感应三相输电线路相位核对菜单界面线路类型选择项目图（11） 高感应三相相位核对图（12）图（11）对应操作说明：根据需要测试的线路类型，按压面板上对应的数字键1～6可进入相应测试子项目，按[退出]键返回上级菜单。图（12）对应操作说明：当遇到被测线路具有较高静电感应电压时，无法使用高压绝缘电阻表对线路进行绝缘测试及相位核对时，可使用带有高感应核相功能的装置对三相线路相位进行，按照线路类型（线路末端母线接入，线路末端接GIS组合电器），分别操作对应菜单进行核相，
天正华意电气设备(遵义市分公司)座落于平度市平安路2号。公司依靠的设备、成熟的材料及独特的堆焊新工艺，主要从事 微机继电保护测试仪的研发、生产与销售公司通过IS09001质量管理认证体系认证。我们的专业团队将根据客户的实际需求，提出合理的建议、高品质的产品和提供有效的解决方案。
选择我们的产品与服务，我们将竭诚为您服务。
贵州遵义架空线路故障测试仪我国10～66kV配电网绝大多数都采用中性点非有效接地方式，又称小电流接地系统。其优点是发生单相接地故障时，不需要立刻断开故障线路，允许带故障运行一到两个小时。缺点是在发生单相接地故障时无法确认问题出在哪一条线路上，无法迅速找到故障点。由于这种故障引起的相电压升高对系统的绝缘性能构成很大威胁，必须迅速查出故障线路并加以排除。接地故障的发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验、分段逐段推拉、逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。这种落后的寻找方法与当今电网自动化水平极不相适应。电力工作者对这一问题做出了长时间巨大的努力，但仍然没有满意的结果，因此成为困扰电力部门的重大技术难题。现有的接地故障定位仪多以交流法、交流直流混合方法等方式进行检测，因此不能根本解决故障线路分布电容对检测信号的影响。此类仪器普遍存在体积和重量较大，需要外接电源现场取电的问题突出，极大的限制了仪器的使用范围和其便捷性。

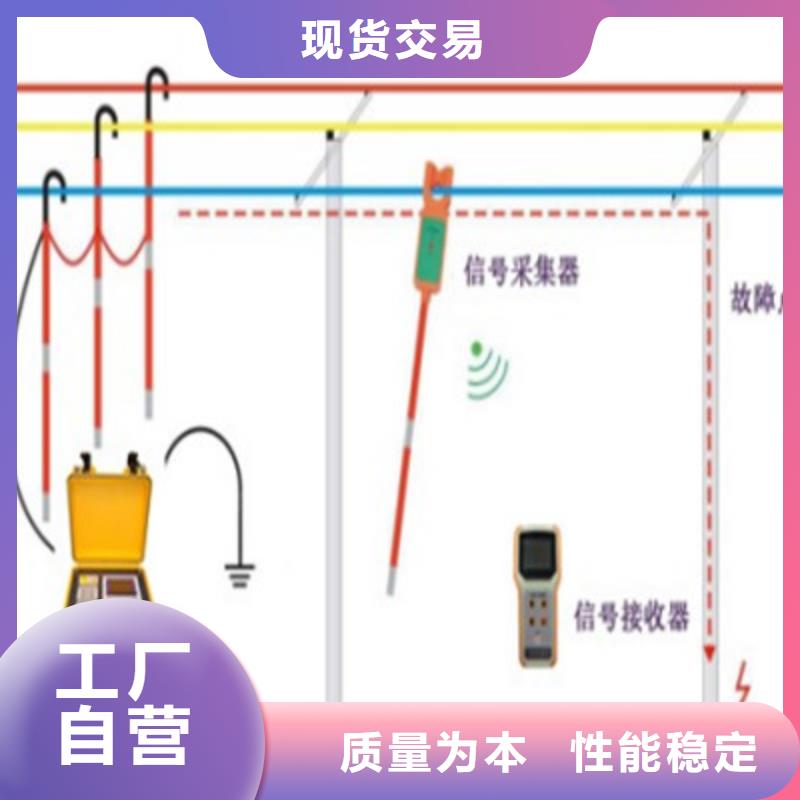

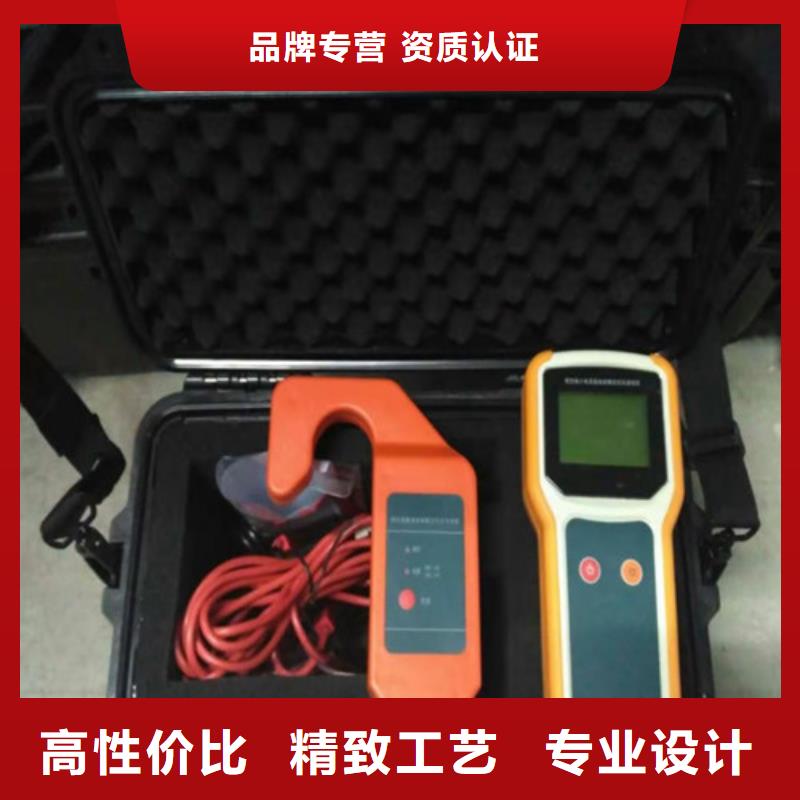

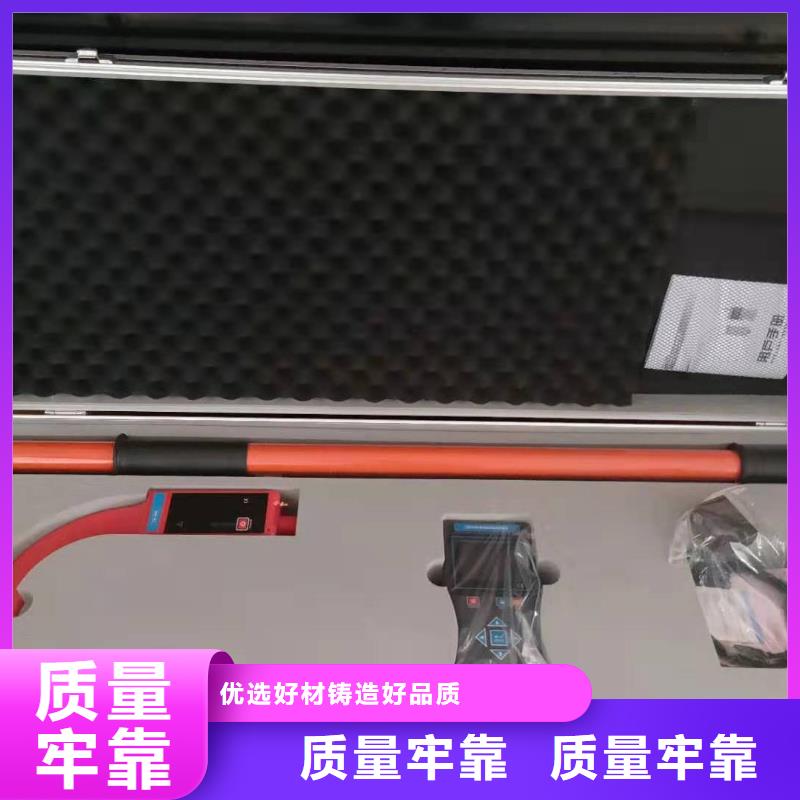

贵州遵义架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g
