以下是:内蒙古呼和浩特局放带电测试仪的图文介绍

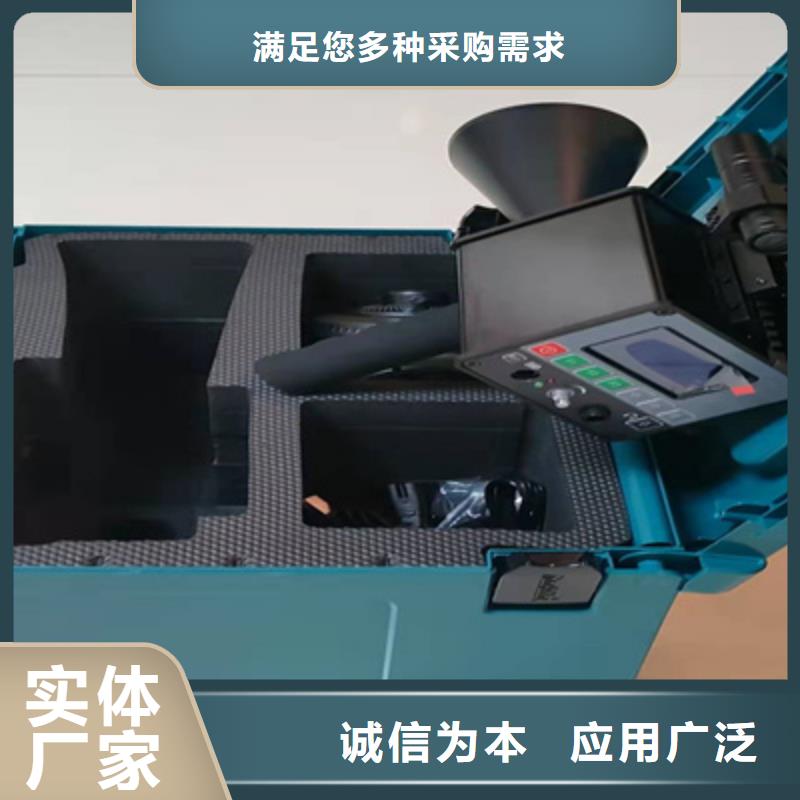

内蒙古呼和浩特手持式超声波局部放电检测仪概述近十年来，我国城市电网中大量采用XLPE电力电缆输配电。但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因，在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质处极易产生局部放电（PD），同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电[2]。由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化终导致绝缘击穿，造成严重事故。据有关资料统计，电力系统中的电力电缆的事故主要发生在端头及中间接头，事故原因很大程度上取决于接头的施工条件和施工技术。为了保证电力电缆的运行，要求在接头做好后进行耐压和局部放电的试验。同时，对已经进入运行的电缆也能经常测量其局部放电以评估其绝缘状态。针对运行的电缆，通过测量端头及中间接头的接地线的高频脉冲电流信号，然后根据信号的时域波形、幅值相位（PRPD）谱图以及频谱等综合判断电缆是否存在异常。技术原理简述系统采用模块化设计，其结构原理如图所示。系统的总体结构如上图所示，通过安装在交叉互联接地线上的高频电流接地传感器，来耦合电缆接头处的脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至测试仪的前端处理采集单元，对模拟信号经过放大处理、模数转换后获得电缆接头处的放电信号。将计算获得的放电数据写入存储单元并在面板上显示。系统的功能和特点1) 通过高频脉冲电流信号判断是否存在局放异常信号、局放异常信号的强度和可能类型，通过诊断定位设备进行故障诊断定位。2) 具备对局部放电信号幅值、频次、相位等基本特征参量进行检测和显示的功能。3) 提供局部放电三维相位分布图谱（PRPS）用于描述放电特征的图谱信息4) 具备放电类型识别功能，可通过图谱对比，判断电力设备中的典型局部放电类型。5) 提供不同类型信号（电晕放电、内部放电、沿面放电等）的相位图谱、放电脉冲时域脉冲波形、幅值、相位等特征参数。6) 提供局部放电一段时间的相位分布统计图谱（PRPD）用于描述放电特征的图谱信息7) 当现场噪声信号幅值较高时，可通过设置数字带通滤波提高抗干扰强度，分离出明显的典型放电脉冲



内蒙古呼和浩特手持式超声波局部放电检测仪 放电检测：按放电检测对应的F1键可循环选择输出的放电信号，根据检测需要设置为需要的信号输出类型。“TEV”输出地电波信号。“USS”输出超声波信号。“UHF”输出UHF信号。“CT‘输出对地电流信号关闭：若检测时只需使用一个通道时，可将另一个通道关闭。如关闭通道1（通道2）时，单击“MENU”打开菜单栏，将当前通道选择为CH1（CH2），若CH1（CH2）处于打开状态则单击CH1（CH2），该通道在显示界面不显示，处于关闭状态。若想再次打开通道1（通道2），则将当前通道选择为CH1（CH2），再次点击CH1（CH2）可打开通道1（通道2）。2）设置：单击“设置”对应的F2键可打开当前选择的通道设置选项。输出电压：设置待检设备需要的传感器是否需要输出电压。单击”输出电压”对应的F1键可打开输出电压，再次单击F1按钮则关闭电压。当打开输出电压时，显示界面上的灯亮，当关闭输出电压时，显示界面上的灯不亮。单位：切换该通道输出放电量的单位，分别为mv、dB、dBmW、dBuV、dBmV。单击“单位”对应的F2键可更改该通道检测到的放电单位，该选项为循环选择，根据放电检测类型选择合适的单位。读数设置、放电次数及传感器，在检测时使用默认值即可，非专业人员请勿更改。交通灯：更改该通道交通灯颜色，可根据需要更改为合适的颜色。点击交通灯所对应的F2按键，进入到交通灯颜色设置界面，交通灯颜色分别为绿色、黄色、红色。，根据要更改的颜色双击所对应的按键。如更改“绿色”，则双击绿色对应的F1键，在弹出的对话框中单击方向键进行更改.单击上下左右键选择数字，单击方向键中间的回车键确定，设置完成后单击处于显示状态的单位按键进行确定，该绿色的颜色设置则改为设置的数据。交通灯显示的单位与之前设置的单位一致。设置过程中如想中断设置，则单击取消按钮，该颜色则不改变。其他颜色的设置参照绿色颜色的设置即可。




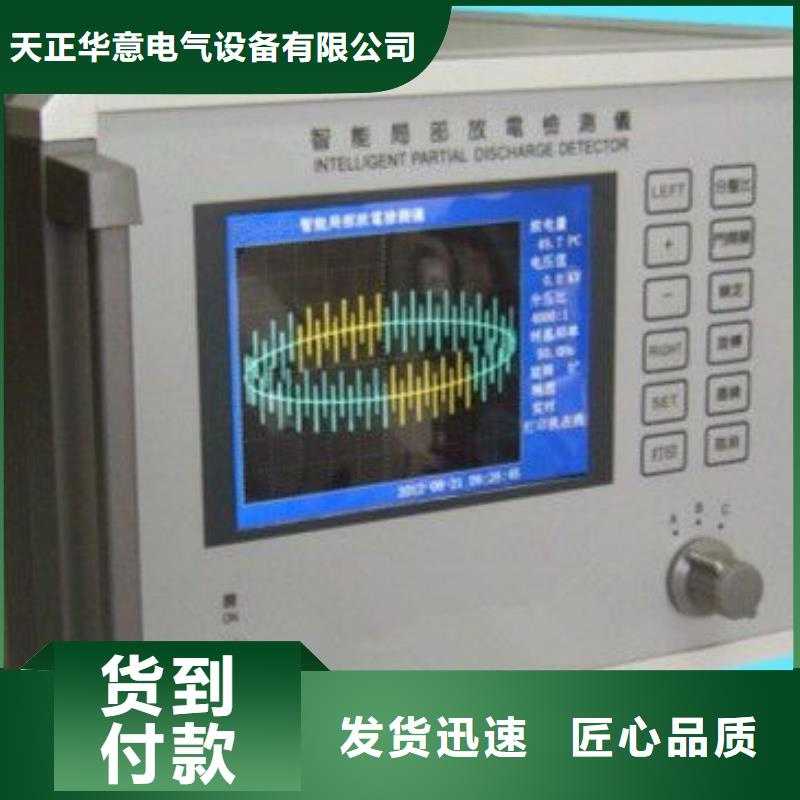

内蒙古呼和浩特手持式超声波局部放电检测仪1. 产品概述GIS以结构紧凑、可靠性高等优点已成为超、特高压电力系统中的主流设备。随着GIS的广泛应用，GIS设备运行可靠性引起了国际社会和电力部门的普遍关注。从近40年运行经验来看，绝缘故障始终是影响GIS可靠性的重要原因之一，局部放电是导致GIS设备绝缘劣化直至闪络故障发生的主要表现形式。GIS内部一旦出现绝缘故障，极易造成设备故障，将破坏电力系统正常运行，给国民经济和社会正常秩序造成不良影响。因此，实现对GIS局部放电在线检测意义重大。TH-9029UHF局部放电巡检仪是我公司总结多年局部放电测量经验，采用特高频(UHF)测量和超声波(US)测量两种新兴技术设计的数字化局部放电带电检测专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大、滤波、数据采集、数据处理、局部放电参数计算，图谱绘制，试验报告自动生成，从而完成局部放电的智能化测量与分析。本设备采用手持式设计、Wince系统开发；设备轻巧、携带方便、测量快速、便于现场使用；界面友好、操作简单、刷新速率高；功能完善、抗干扰能力强、测量准确。本仪器在检测过程中对待检测电力设备没有任何损害，且对设备的运行没有任何影响。根据UHF和US方法的多种检测模式得到的图谱对检测电力设备绝缘缺陷或隐患进行诊断分析，可清楚的判断该电力设备的运行状态。



内蒙古呼和浩特手持式超声波局部放电检测仪?US设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值2mV）。?报警值（红色）—设置红色“交通灯”门限值（默认值6mV）增益—设置US通道增益，系统采用自动增益控制调节，范围为：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?测量模式—设置US测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?背景阈值—根据现场实际情况设置虑除阈值。图5-7US设置图?系统信息?设备型号—显示当前设备的型号?设备编号—显示当前设备编号?软件版本号—显示当前设备采用的软件版本?序列号—显示当前设备的软件序列号图5-8系统信息图5.6UHF测量UHF有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【UHF】，按【UHF设置】键进入UHF设置界面，在【测量模式】中选择测量模式。按键进入相应的测量方式。?UHF—巡检模式在【UHF设置】→【测量方式】→巡检模式，按键进入巡检模式。在巡检模式下有3种显示图：波形图，PRPD图，PRPS图。在运行状态下，按或键切换不同显示图，且三种显示图同步处理放电数据。?波形图显示当前测量数据波形，根据【UHF设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过或键可对波形幅值进行缩小或放大调节。图5-9UHF波形图?测量通道—显示当前测量连接的通道。?测量模式—显示当前选择的测量模式。?同步方式—显示当前选择的同步方式，内同步、外同步、光同步。?运行状态—显示当前试验的运行状态，运行、停止。?USB—显示当前USB接口有无接外接鼠标键盘或移动存储设备。?日期时间—显示当前的日期时间，年月日时分秒。?电池状态—显示当前电池电量的百分比。?测试背景—显示被测仪器所在环境的信号。?峰值读数—显示数据的采样峰值，用dBmW表示。?报警历史—显示38个周期内测得数值的大小。?历史读数—显示38个周期内测得数值的值。




天正华意电气设备(呼和浩特市分公司)从事 微机继电保护测试仪生产加工已有十余年。 生产基地占地20000多平米，其中厂房面积15000平米。以卓越的品质、精湛的制作工艺及流行的设计风格，赢得了消费者的认可和信赖。
