以下是:广东河源超声波线测高仪的图文介绍
天正华意电气设备(河源市分公司)
天正华意电气设备(河源市分公司)是专业生产(广东河源) 本地 微机继电保护测试仪的厂家，公司主要生产(广东河源) 本地 微机继电保护测试仪的企业，凭借优良的管理、开发优势， 借助超前的开发理念先进的发展思想以及成功的运作模式，天正华意电气设备(河源市分公司)的规模也不断地发展.公司不断进取,加快加强项目开发运作,进- -步完.善开发机制，打造公司的品牌效应。

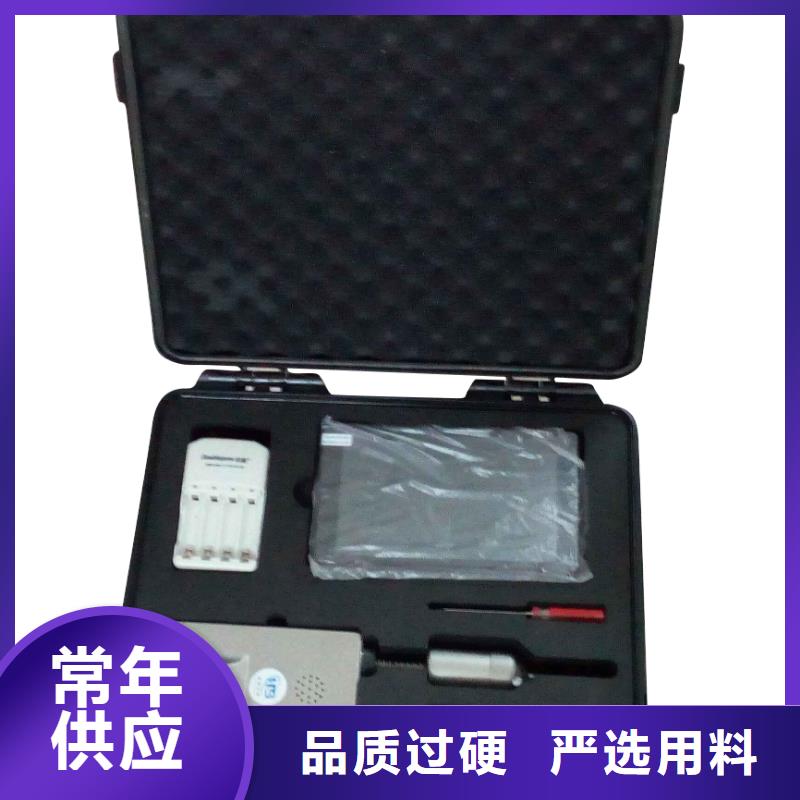

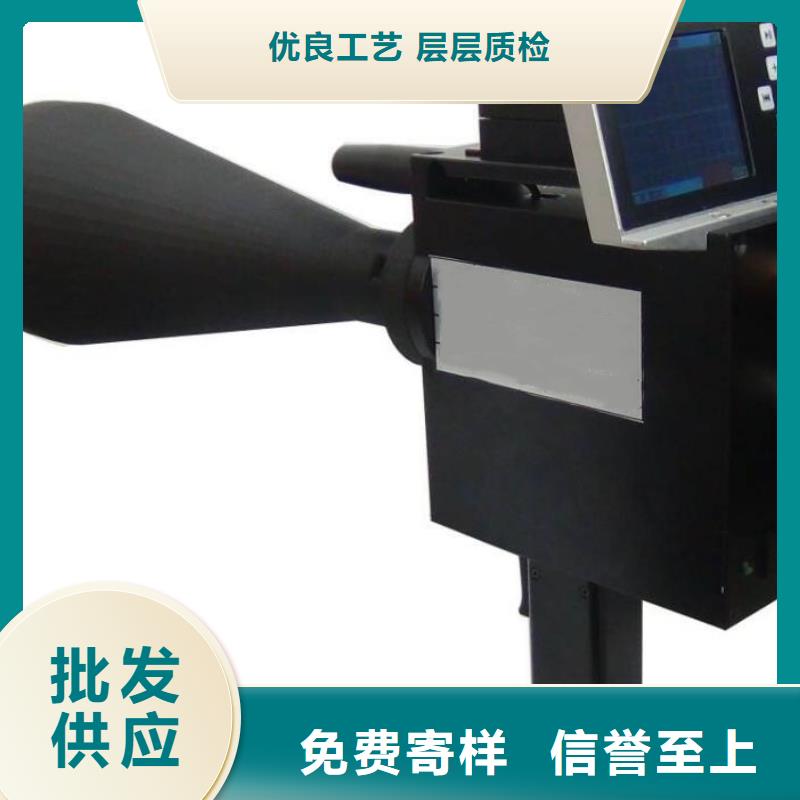

广东河源手持式超声波局部放电检测仪主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 接触式超声传感器此传感器主要用在对GIS设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接接触式超声波传感器BNC输出端（如图5.2所示）。图5.25.3 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2、CH3或CH4，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.4 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。5.4图5.5 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1、CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端（如图5.5所示）。图5.5六、软件操作说明6.1 主面板显示区域介绍主面板主要包括：实时波形显示区域、实时放电量显示区域、放电次数、红绿灯、工具栏组成。工具栏主要由设置、校准、统计下限、量程、功能几部分组成。图6.16.1.1 建立试验在主界面工具栏点击“试验”按钮（如图6.2所示），弹出“实验列表”窗口，在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击按钮。或者也可以从试验列表里选择已经建立的试验项目（如图6.3所示）。填写或选择完成后点击确定即可。

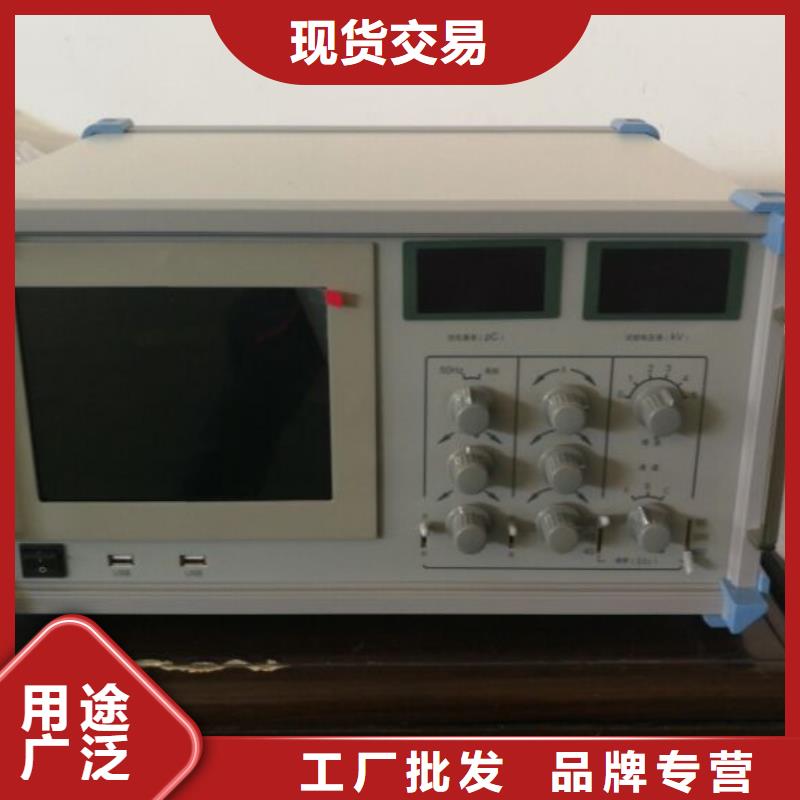

广东河源手持式超声波局部放电检测仪技术指标4.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、开关柜、电缆等高压电气设备的局放带电巡检。4.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》4.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m4.4 主机技术参数测量通道： 2个独立测量通道采样速率： 每通道1.8MHz本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力： 2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池： 连续工作4小时以上4.5 传感器技术参数 4.5.1 超声传感器 测量量程：-11～68dBμV；分辨率：1dB； 误差：±1dB；传感器灵敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；传感器中心频率：20～200kHz；传感器直径：不大于50mm；外差频率：38.4kHz。4.5.2 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC4.5.3 TEV传感器 传感器：容性； 测量量程：-20～60dBmV；分辨率：1dB； 误差：±1dB；检测频宽：3～100MHz； 脉冲/周期值：655；门限调节范围：3～57dB 信号传输方式: 50Ω同轴电缆4.5.4 超声可弯探头传感器中心频率：40kHz； 分辨率：1dB； 误差：±1dB；
广东河源手持式超声波局部放电检测仪生产报告试验过程系统可自动生成试验报告，执行菜单《试验报告》-＞《生产报告》可以生产此次试验的实验报告。报告保存到对应的试验所在的文件夹目录下，可以对报告进行浏览、修改和打印。方便日后分析数据、查看数据。（如图6.17所示）。图6.176.9实时显示点击快捷菜单的，或在设置面板的可以改变显示模式，各种模式的状态如图6.18-1.23图6.18 直线显示图6.19 椭圆显示图6.20 正弦显示图6.21 三维PRPS显示图6.22 三维PRPD显示6.9右击菜单右击菜单整合了一些常用的指令和菜单。调出方式在显示区域点击鼠标右键或长按触摸屏即可调出右击菜单（三维图模式下三维图区域不可调出。右击菜单如图6.23。图6.23 右击菜单6.10 通道的标定调出右击菜单，并执行《单位》可出现如图6.24子菜单，然后点击《标定A通道》即可完成相应的标定，需要注意的是校准脉冲的pC值要和设置面板的标准脉冲值一样图6.24标定菜单6.10频谱图调出右击菜单，并执行显示模式可出现如图6.25子菜单，然后点击《频谱图》即可调出频谱图，需要注意的是频谱图的原数据来自调出右击菜单时鼠标所在位置波形对应的通道，根据频谱的波形也可区分原数据。频谱来自于2048个通道连续数据数据中心点为预触发所在位置。
