变频串并联谐振耐压装置现货齐全产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:湖南张家界变频串并联谐振耐压装置现货齐全的图文介绍
温馨提示：由于 微机继电保护测试仪市场价格浮动影响，本文中 微机继电保护测试仪产品价格、属性仅供参考，具体详情请咨询天正华意电气设备(张家界市分公司)客服，真诚期待与您的合作！！

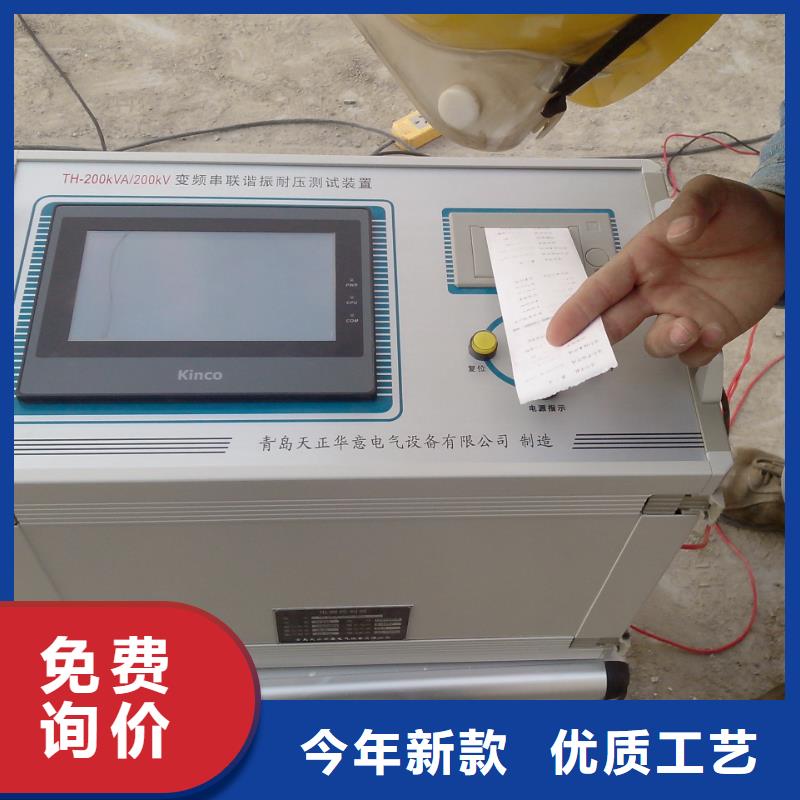

湖南张家界变频串联谐振耐压装置系统配置及其参数1.激励变压器LB-420kVA/1.25/2.5/5kV/0.4kV 1台a)额定容量：420kVA；b)输入电压：0-400V，单相；c)输出电压：1.25/2.5/5kVd)结 构：油式；e)重 量：约3.5T；2.变频电源TH-420kW/380V 1台a)额定输出容量：420kWb)工作电源： 380±10％V（三相），工频c)输出电压：0 –400V，单相，d)额定输入电流：1050Ae)额定输出电流：1050Af)电压分辨率： 0.01kVg)电压测量精度：1.5％h)频率调节范围：30 – 300Hzi)频率调节分辨率：≤0.1Hzj)频率稳定度： 0.1％k)运 行 时 间：额定容量下连续60minl)额定容量下连续运行60min元器件温度≤65K；m)噪 声 水 平：≤50dBn)可实现以下功能1）变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

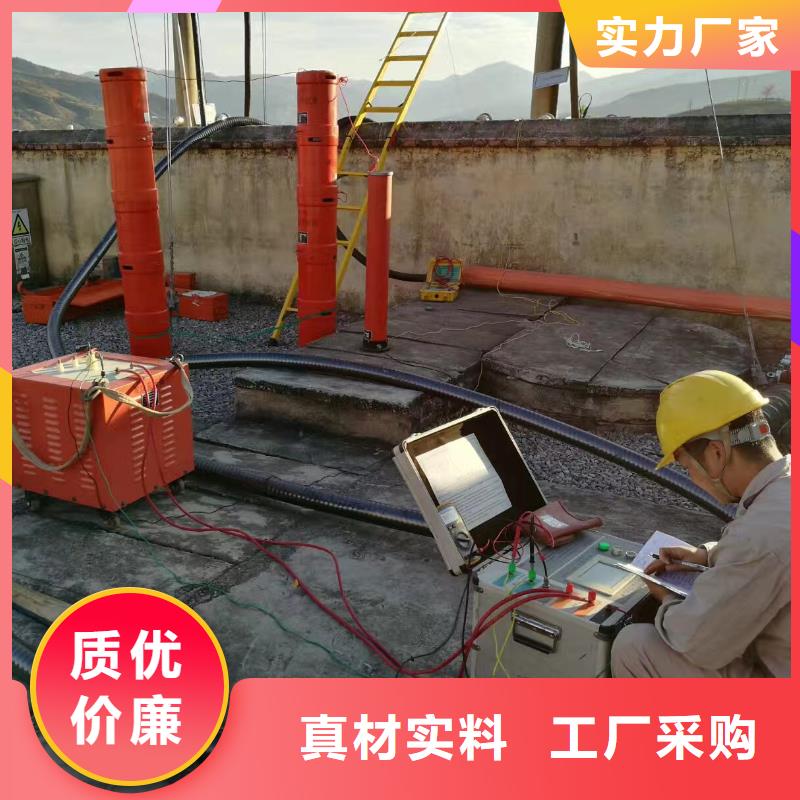

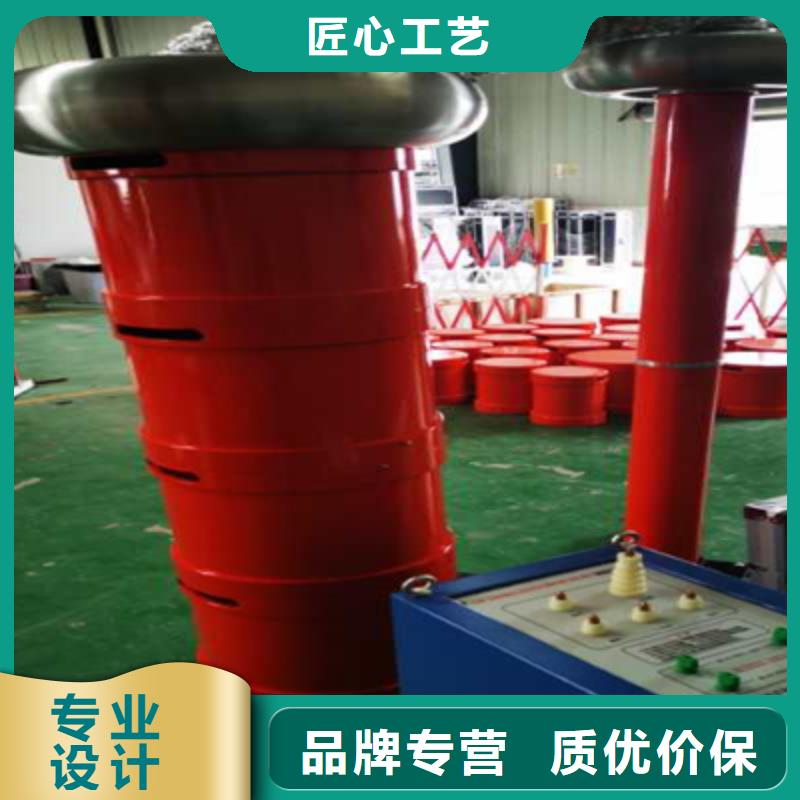

湖南张家界变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I＝2πfCU试 ＝2π×32×0.38×10-6×52×103＝4A对应电抗器电感量 L＝1/ω2C＝65H设计六节电抗器，将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H，装置总容量为405kVA。验证：1.满足150MVA/220kV以下变压器中性点交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联，此时电感量为L＝98＊5＝490H,试验频率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。试验电流I＝2πfCU试 ＝2π×50.8×0.02×10-6×160×103＝1A。2.满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联，此时电感量为L＝98/2＝49H,试验频率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。试验电流I＝2πfCU试 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.满足300mm2,110kV 电缆交流耐压试验，长度0.5km，电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联，此时电感量为L＝98＊3/2＝147H,试验频率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。试验电流I＝2πfCU试 ＝2π×49.6×0.07×10-6×128×103＝2.8A。结论：装置容量定为405kVA/270kV/45kV，分六节电抗器，电抗器单节为67.5kVA/45kV/1.5A/98H，使用电抗器组合能满足上述被试品的试验要求。
湖南张家界变频串联谐振耐压装置TH-75KVA/75KV/1A 30~300Hz变频串联谐振试验成套装置设备应用（一）交联乙烯电缆的交流耐压1、10kV电缆 300mm2 长度不大于1.5km，试验电压为22kV，试验频率为30Hz～300Hz（1）电缆长度： 1.5km 截面积： 300mm2 对应的电容量为0.555μF 耐压试验值22kV⑵谐振频率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被试电容量时的试验电流：37×6.28×0.555×10-6×22×103＝2.8A。⑶选择设备：5kW变频控制源； 25kV/1A电抗器3台并联； 5kVA（1.2kV/3A）励磁变； 75kV分压器；试验时使用关系表设备组合试品 电抗器25kVA/25kV三节 激励变压器输出端选择满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) 长度500m以下 使用电抗器一节 1.2kV长度500~1000m使用电抗器二节并联1.2kV长1000~1500m 使用电抗器三节并联1.2kV满足100MVA/35kV以下变压器, (试验电压68kV,试验时间1min)使用电抗器三节串联2.4kV满足10kV变电站系统, (试验电压42kV,试验时间1min) 使用电抗器二节串联 2.4kV第四章 变频电源详细使用介绍触摸屏变频电源详细使用说明1.设备基本说明1.1.电源：将单相220V或三相380V直接与变频电源的“输入”连接，当电源为380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。
湖南张家界变频串联谐振耐压装置售后服务1)该套设备到货后，根据供需双方合同中该套设备调试相关事宜的条款，如有调试需要，供方负责该套设备相关技术人员的现场技术支持服务。指导并协助需方完成该套设备的次现场验收试验以及需方相关操作人员的技术培训。需方验收合格后，应填写供方提供的设备《验收/维修报告》（见附表）作为需方已完成验收的凭证。2)供方对该套设备实行保修，保修期为出厂之日起一年，保修期内负责该产品（设备主体，不含配线等易耗附件）的免费检查、零部件更换。3)超过保修期一年的产品供方提供终身维护。一年以上，三年以内供方免维修工时费只收取维修成本费用。三年以上则按正常程序计费（维修工时费、材料费、及附加）。4)实行全天候技术响应服务，在接到需要关于该套产品使用过程中出现问题的电话或传真后8小时内给予技术解决方案。5)如因人为操作不当或不可抗力等因素造成的设备损坏或无法使用则不在此质保范围。
