为了给您提供更的塑壳断路器瞬时校验台产品信息，解锁塑壳断路器瞬时校验台产品新体验，视频带你玩转每个细节！
以下是:内蒙古鄂尔多斯塑壳断路器瞬时校验台的图文介绍

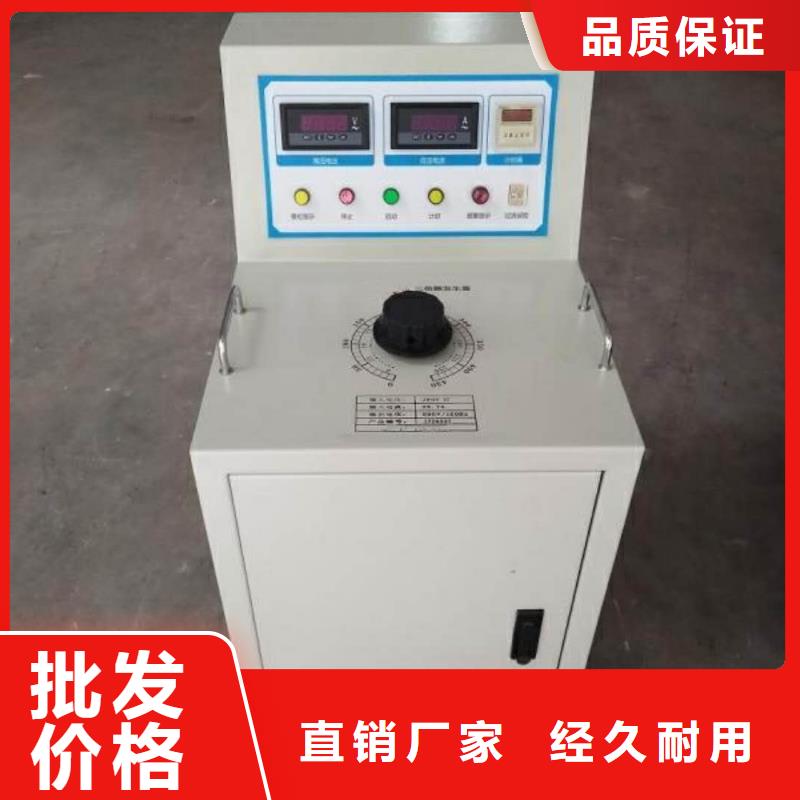

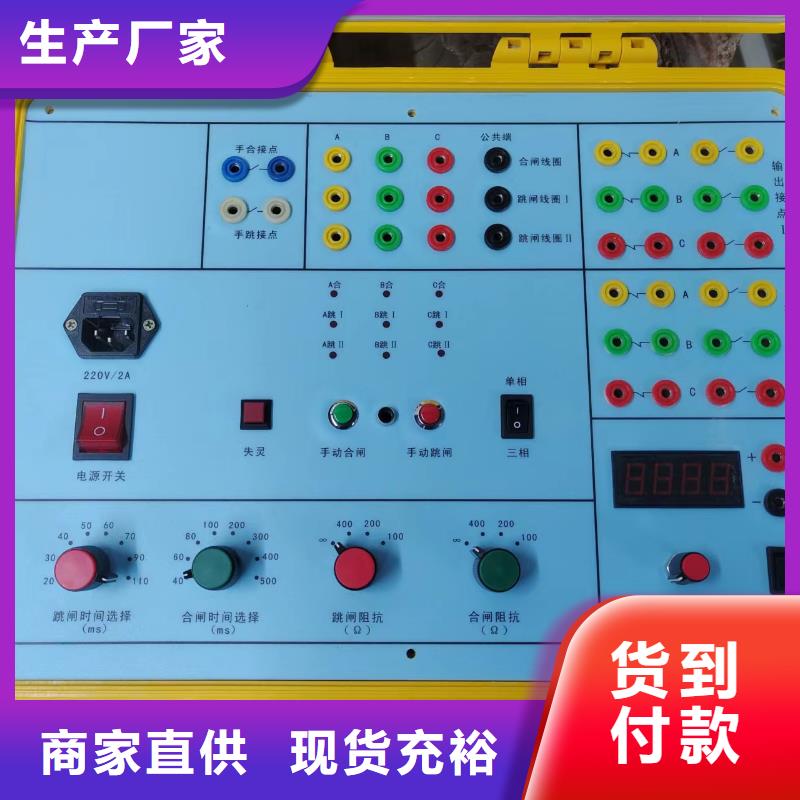

内蒙古鄂尔多斯高低压开关柜通电试验台指示灯：
①电源指示灯
模拟断路器上电后，电源指示灯亮，说明系统电源正常
②运行指示灯
模拟断路器上电后，运行指示灯亮。说明系统运行正常。
③状态指示灯
该灯在模拟断路器在状态发生变化时瞬间闪烁一下。
④跳闸指示灯
模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
⑤合闸指示灯
模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
2．操作方法
本装置 和继电保护测试装置配合使用。
（1）具体操作方法如下：
①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。
②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。
③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。
④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。
⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。
（2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。
双路使用说明
Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。
内蒙古鄂尔多斯自古以来在国内享有“【微机继电保护测试仪】之乡”之美誉。具有历史悠久，技术先进，管理完善，生产发达的【微机继电保护测试仪】行业。我们的【微机继电保护测试仪】产品则发展了这一优势，在积累了多年设计、制造的基础上，采用了新结构，新技术，新工艺和优质的【微机继电保护测试仪】材料，天正华意电气设备(鄂尔多斯市分公司)的【微机继电保护测试仪】产品具有设计合理，价格优惠的特点。

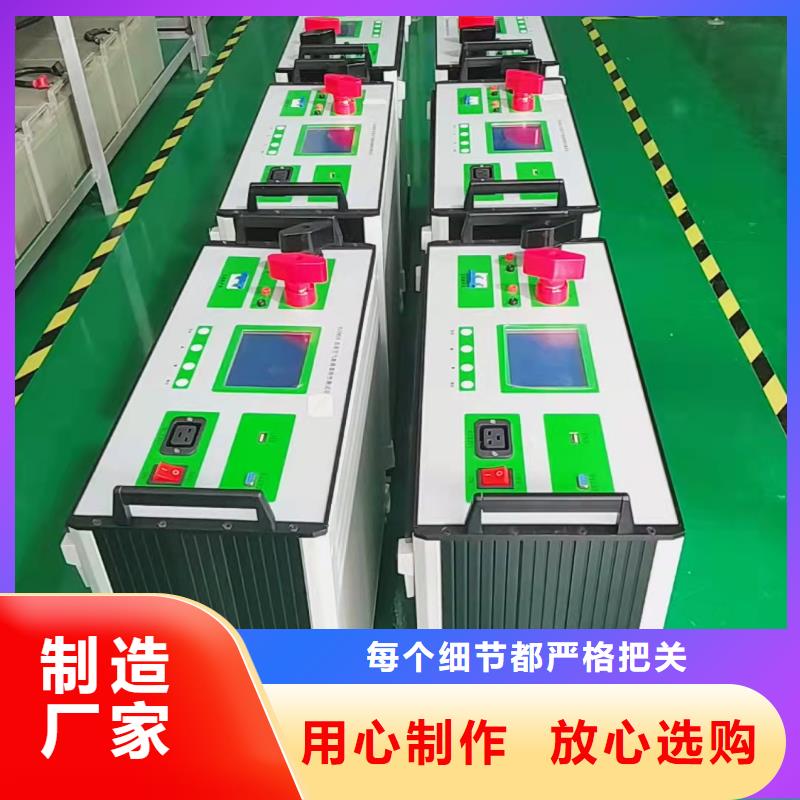

内蒙古鄂尔多斯高低压开关柜通电试验台模拟断路器外形结构为便携式，适用于现场试验使用。技术参数
工作电源电压 AC220V±10％ 50HZ
跳、合闸操作电压 DC200V或DC110V、48V、24V
跳、合闸时间
跳闸时间选择0-500ms
合闸时间选择 0-500ms
跳、合闸电流 跳闸电流选择： 1A、2A、3A、4A、5A合闸电流选择： 1A、2A、3A、4A、5A
当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。
手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。
开出量接点容量：DC220V/0.5A，AC220V/3A。断路器位置输出接点：
断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。
一．工作原理
模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。
本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。
tianzh
内蒙古鄂尔多斯高低压开关柜通电试验台读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。
