以下是:湖南株洲互感器特性测试仪.、互感器特性测试仪.厂家_规格齐全的图文介绍

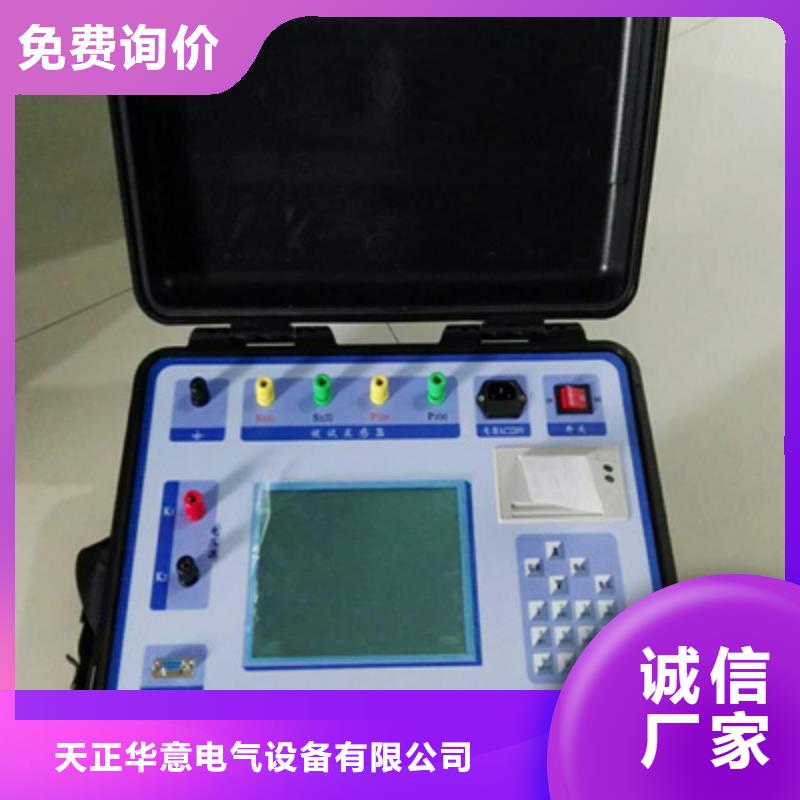

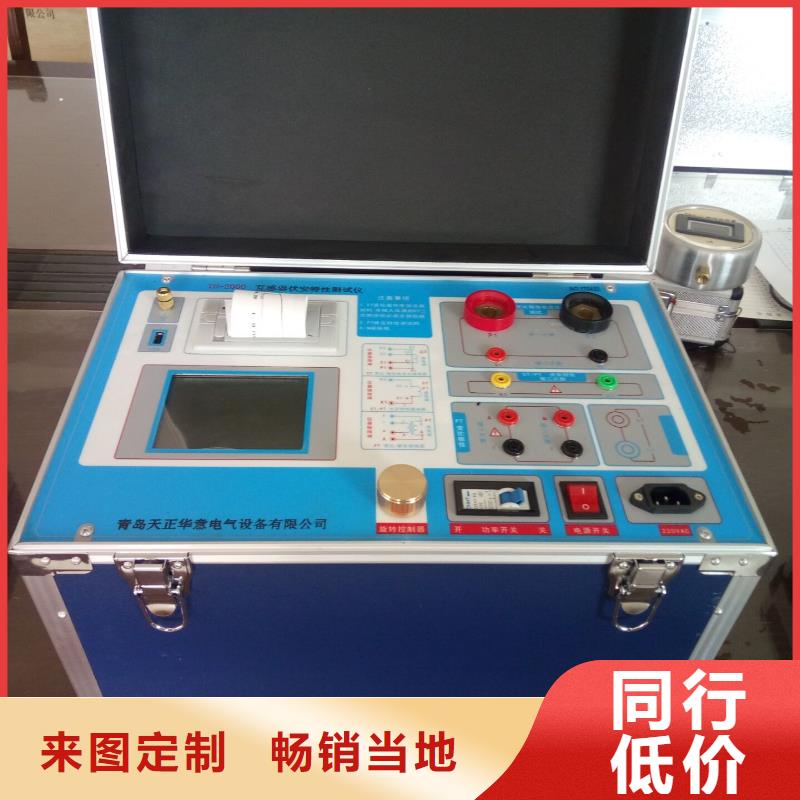

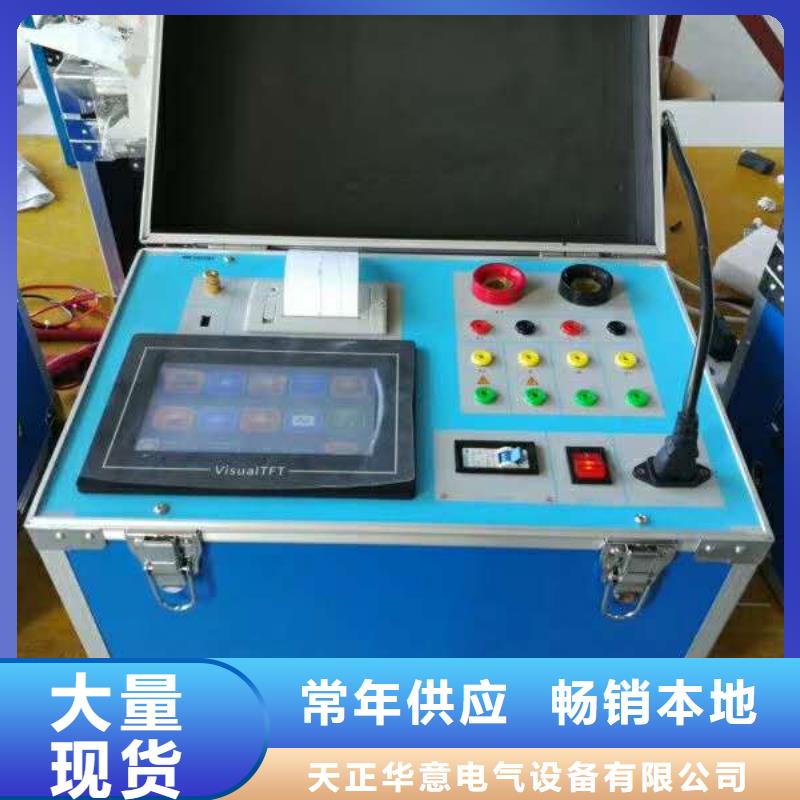

湖南株洲互感器综合测试仪设计用途 设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。二.参考标准GB 1207-2006、GB 1208-2006三.主要特征支持检测CT和PT满足 GB1207、GB1208等规程要求.无需外接其它辅助设备，单机即可完成所有检测项目.自带微型快速打印机、可直接现场打印测试结果.操作简便，带有智能提示，使用户更易上手操作。.大屏幕液晶，图形化显示接口.按规程自动给出CT/PT（励磁）拐点值.自动给出5％和10％误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便≤22Kg，非常利于现场测试.四．测试仪主要测试功能：（见表1）CT（保护类、计量类）PT伏安特性（励磁特性）曲线 伏安特性（励磁特性）曲线自动给出拐点值 自动给出拐点值自动给出5％和10％的误差曲线 变比测量变比测量 极性判断比差测量 比差测量相位（角差）测量 相位（角差）测量极性判断 交流耐压测试一次通流测试 二次负荷测试交流耐压测试 二次绕组测试二次负荷测试 铁心退磁?二次绕组测试 铁心退磁表1五. 测试仪主要技术参数： （见表2）项 目参 数工作电源AC220V±10％ 、50Hz 设备输出0～1000Vrms， 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值大电流输出0～1000A励磁精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次绕组电阻测量范围0.1～300Ω精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次实际负荷测量范围5～1000VA精度≤0.5％（0.2％＊读数＋0.3％＊量程）±0.1VA相位测量（角差）精度4min分辨率0.1min比差精度0.05％CT变比测量范围≤25000A/5A（5000A/1A）精度≤0.5％PT变比测量范围≤500KV精度≤0.5％工作环境温度：－10℃ ～ 40℃，湿度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm
湖南株洲互感器综合测试仪CT主界面 ，PT主界面八.CT测试进行电流互感器测试时，请移动光标至CT，并选择相应测试选项。8.1、CT励磁（伏安）特性测试在CT主界面中，选择“励磁” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—1000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。 试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图6）。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。
湖南株洲互感器综合测试仪三相互感器校验仪青岛天正华意电气设备有限公司尊敬的顾客感谢您购买本公司TH--NR三相互感器校验仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！－ 1 －?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
天正华意电气设备(株洲市分公司)长期致力于 微机继电保护测试仪的革新与开发，在生产实践当中积累了丰富的专业知识。吸收探索世界新发展动态优势，设计开发一系列高新智能 微机继电保护测试仪产品。踏实进取，开拓创新，充分利用高新技术，百折不挠地勇攀质量高峰，努力打造成为国际 微机继电保护测试仪产品，专业制造与诚信的服务，期待与全世界友人及同行进行广泛的合作与交流。
湖南株洲互感器综合测试仪CT角差比差试验1）参数设置：在CT主界面中，选择“角差比差”后，进入测试界面（图14），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次：CT的一次额定电流：0～25000A额定二次： 5A/1A。额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图15）。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。图14 ，CT角差比差测试界面 CT角差比差测试结果界面5、CT一次通流试验 参数设置：在CT主界面中，选择“一次通流”后，进入测试界面（图16），设置好设定电流值：0～600A。2）试验： 接线图见图17，CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟；大于300A：保持3秒钟)。
