为了让您更地了解我们的带极化指数功能的兆欧表优品，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:广东珠海带极化指数功能的兆欧表优品的图文介绍
广东珠海水内冷发电机绝缘测试仪工作环境宜无粉尘，通风良好，测试仪采用自然风冷，若通风条件不好，易引起仪器损坏。测试仪工作时后面板与墙壁保持至少30cm的距离。7. 远离精密仪器——当本仪器高压输出时，被测物测试点处会产生电晕放电，发射射频电磁波，干扰精密仪器工作。2.4 拆封和检查首先检查产品铭牌，确定机型与订单相符；然后对照 “装箱单”核对包装箱中物品是否齐全，若包装箱中物品与“装箱单”所列内容不符，请与青岛天正华意仪器客服中心或经销商联系。如果收到仪器时包装箱有破损，请检查仪器的外观有无变形、刮伤，或面板损坏等。如果有损坏，请立即通知青岛天正华意仪器客服中心或其经销商。我们的客服中心会为您修复或更换新机。在未通知青岛天正华意或其经销商前，请不要立即退回产品。为了防止意外触电的发生，请不要自行打开仪器上盖。如果仪器有异常情况发生，请寻求青岛天正华意公司或其指定经销商的技术支持。2.5 首次上电检查在确认本仪器完好无损并安装到工作位置后，请按如下步骤进行检查：1. 只接通本仪器的电源线，不接其他任何测试线，打开测试仪电源开关；2. 仪器进入功能选择界面后，选择F菜单开始测试进入产品测试界面，直接按START键进行测试，测试状况若如下所述：a. 接地因开路而报警；b. 绝缘显示电阻＞200GΩ；c. 耐压显示较小击穿电流或零值；则表明仪器基本正常；可参照第四章的操作说明对仪器进行更细致地检查。3. 首次开启仪器，若无显示，请检查并确认电源线连接良好；启动测试过程中，若有不启动、无按键响应或无继电器动作声响等现象，请寻求青岛天正华意公司或指定经销商的技术支持。2.6 其他测试站安排工作位置工作站的位置安排必须在一般人员非必经之处所。 如果工作站位置选定无法作到将工作站与其它部门隔开时，应特别标明”高压测试站”，非专职人员不得进入。如果高压测试站与其它工作站非常接近时，必须特别注意问题。 在高压测试时，必须特别标明”危险！高压测试进行中非工作人员请勿靠近”。输入电源本仪器必须有良好的接地，以及将设备地线与电源接妥，并确认电源极性及低电阻的地线回路。 测试站电源必须有单独的开关，一旦有紧急事故发生时，应立即关闭电源，再进入处理事故。
公司将一如继往地坚持“艰苦创业、科学求实、锐意改革、团结进取”的办厂方针。面对国际市场的激烈竞争和挑战，天正华意电气设备(珠海市分公司)激流勇进，不断进行技术改造， 微机继电保护测试仪产品推陈出新，向高质量、高科技、科学管理、完善的服务迈进。
广东珠海水内冷发电机绝缘测试仪 安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH当凝结水珠现象出现时，禁止使用测试仪。4. 远离强电磁干扰源。5. 远离明显的振动及冲击。

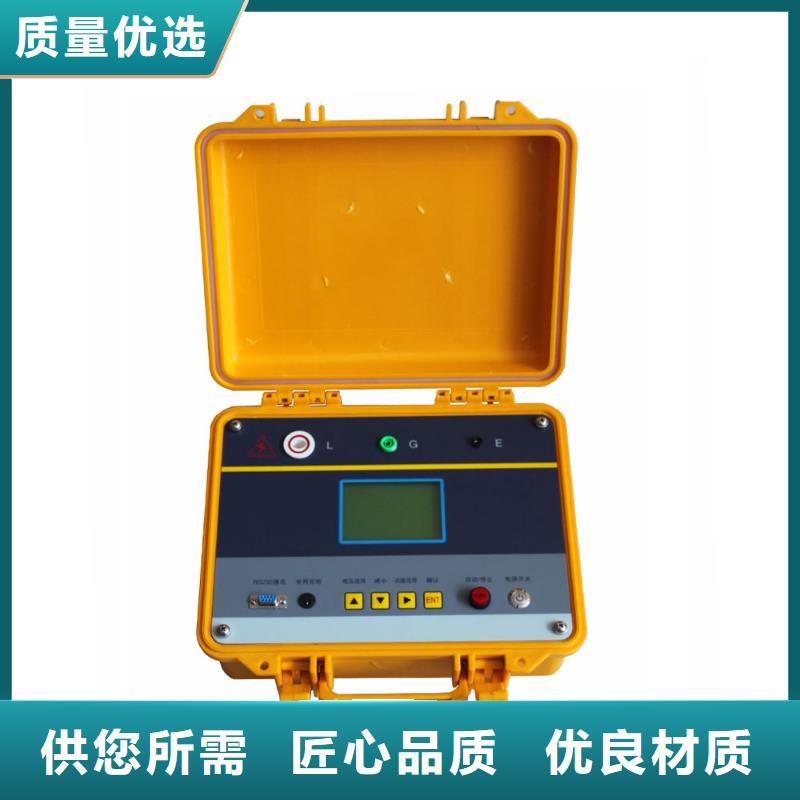

广东珠海水内冷发电机绝缘测试仪 水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。一、主要特点1.采用32位微控制器控制，全中文操作界面，操作方便。2.自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3.输出电流大，(2500V下输出大于20mA),短路电流≧20mA。4.高压发生模块采用全封闭技术，内部有保护电阻，可靠。抗干扰能力强，能满足超高压变电站现场操作。5..测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度：±(10％＋5字) 测量范围：0.1M～200GΩ显示方式：数字和模拟指针双显。 温度测量：-25℃～125℃试验电压范围：0.5Kv ，1KV，2.5KV，5.0KV短路电流：≧20mA 测量时间：1分钟～10分钟（与测量方式有关）工作电源：180～270VAC ,50Hz/60Hz±1％ (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

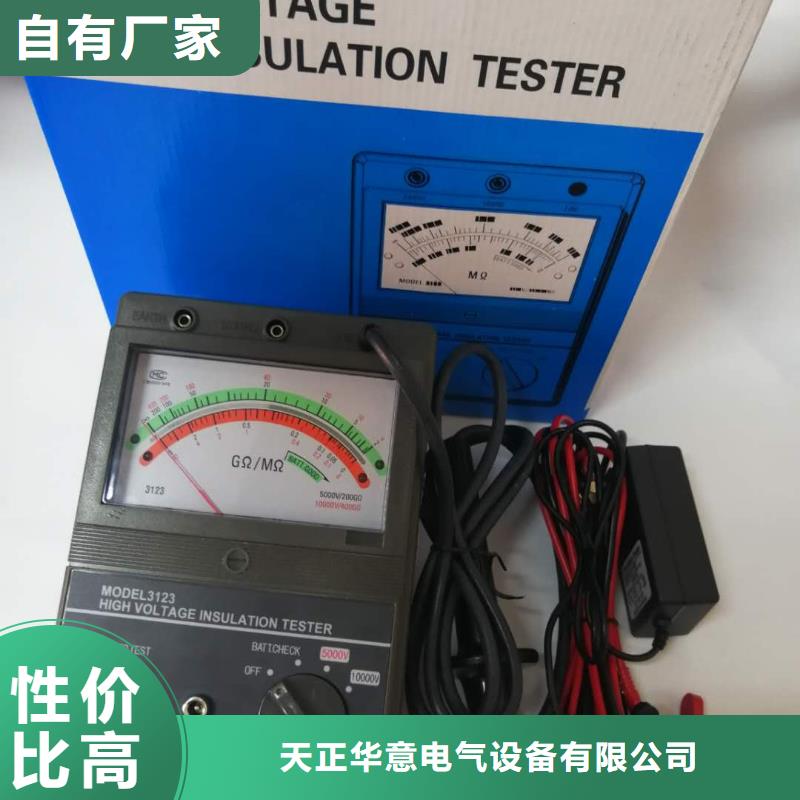

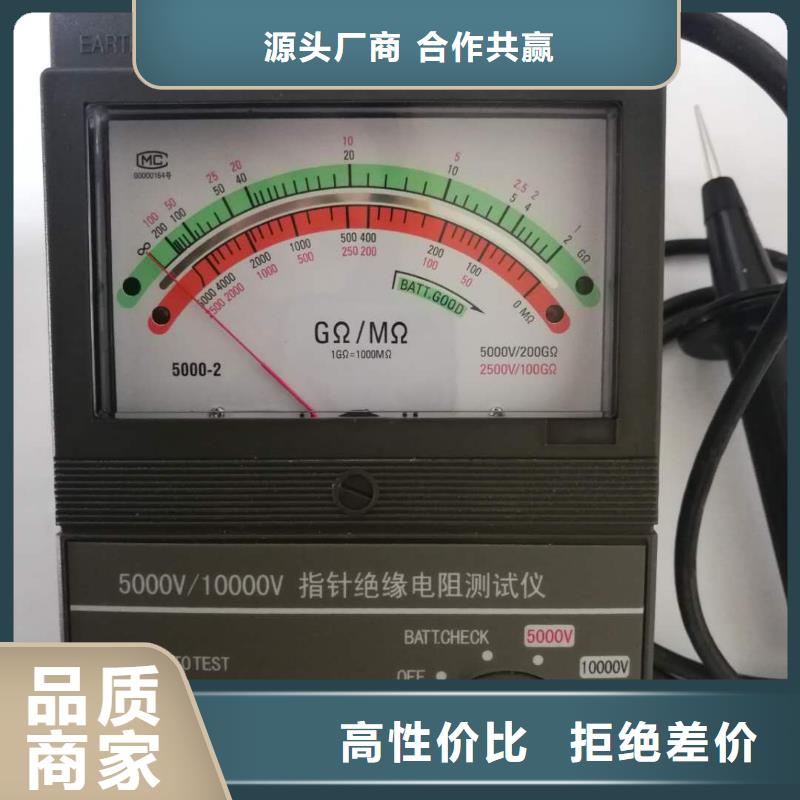

广东珠海水内冷发电机绝缘测试仪外型结构1、外型尺寸：200×140×80（mm）2、重量：1Kg（含电池及测试线）四、仪表结构示意说明如图一：1、 测试探针（L输出）。2、 屏蔽端子（G）。3、 测量（E）。4、电源按钮开关。5、机械调零。6、电池盖。7、功能选择开关。8、电池电压检测按钮, 仅限500V/1000V/2500V 2500V/5000V两种类型。、使用说明（1）2500V型表使用说明如下（2）5000V型表使用说明如下将电池装入仪表后，功能开关置于“BATT.CHECK”（电池检测），按下“PRESS TO TEST”（电源按钮）观察表针指示，指针在“BATT.GOOD”线内，则表示电池能满足仪表正常工作，否则须更换电池。将L．E端子接入被测物，功能开关置于“MΩ”挡，按下按钮开关（顺时针旋动将按钮锁紧），即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值。刻度指示灯红灯亮读下刻度，绿灯亮读上刻度。根据需要，可接入屏蔽（被测物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用说明如下（4）2500V/5000V型表使用说明如下将电池装入仪表后，功能开关置于“OFF”位置，按PRESS TO TEST（电源按钮）和BATT CHECK（电池检测钮），观察表针指示，指针应在BATT.GOOD线内,则表明电池能满足仪器正常工作,否则应更换电池。将L、E端子接入被测物，选择功能开关置于适当电压位置后，再按下PRESS TO TEST按钮（顺时针旋动将按钮锁紧）即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值，刻度指示灯亮，红灯亮读红刻度上对应电压值颜色的数值，绿灯亮读绿刻度上对应电压值颜色的数值，根据需要可接入屏蔽端（被测物屏蔽后，接入G端）。六、产品成套性系列表注意事项1. 试验中，测试探针（L输出）带电，（500V），请勿用手碰触。2. 做完试验后，请将档位旋钮拨置“OFF”3. 仪器使用完毕后，请将电源按钮关闭4. 仪器长时间不使用，请将电池取出，以免电池流液腐蚀仪器。
