触指压力测试仪跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。七．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。a)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。随着用户生产、生活要求水平的提高，对连续供电的要求越来越高，每次进行备自投试验时的转电、停电操作复杂，难免会造成用户短时停电，从而对用户生产、生活造成不同程度的损失，引发用户投诉，要解决此矛盾的办法之一就是利用断路器模拟装置。
触指压力测试仪注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，如有几对触指则应分别测量隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。

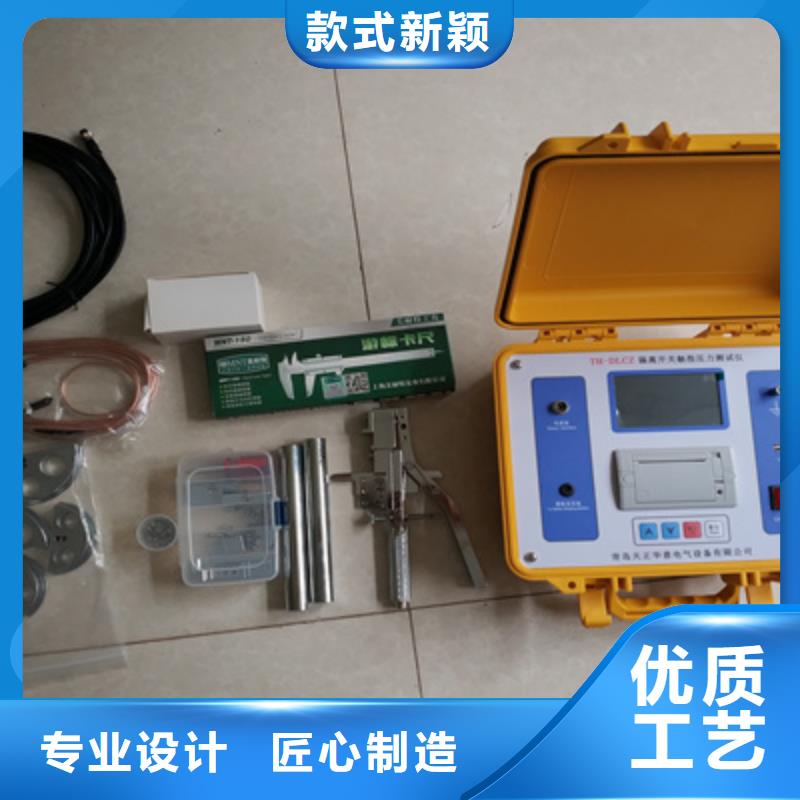

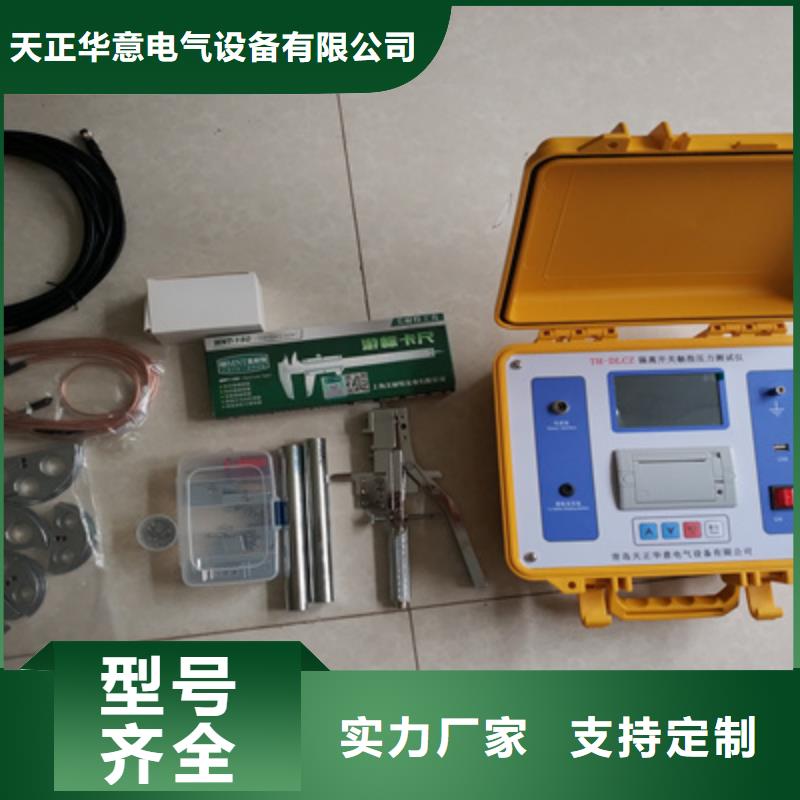

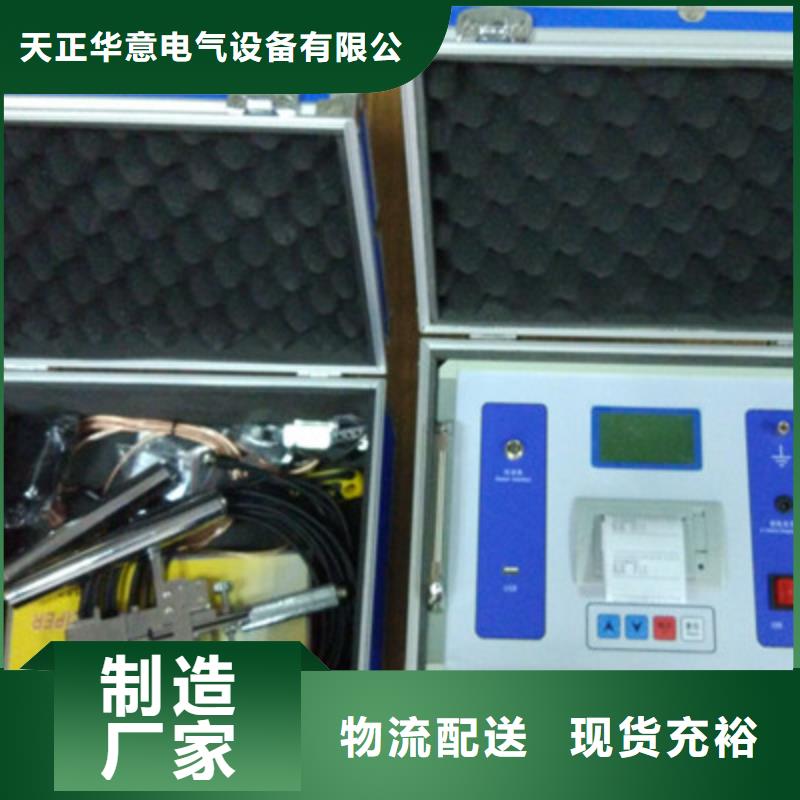

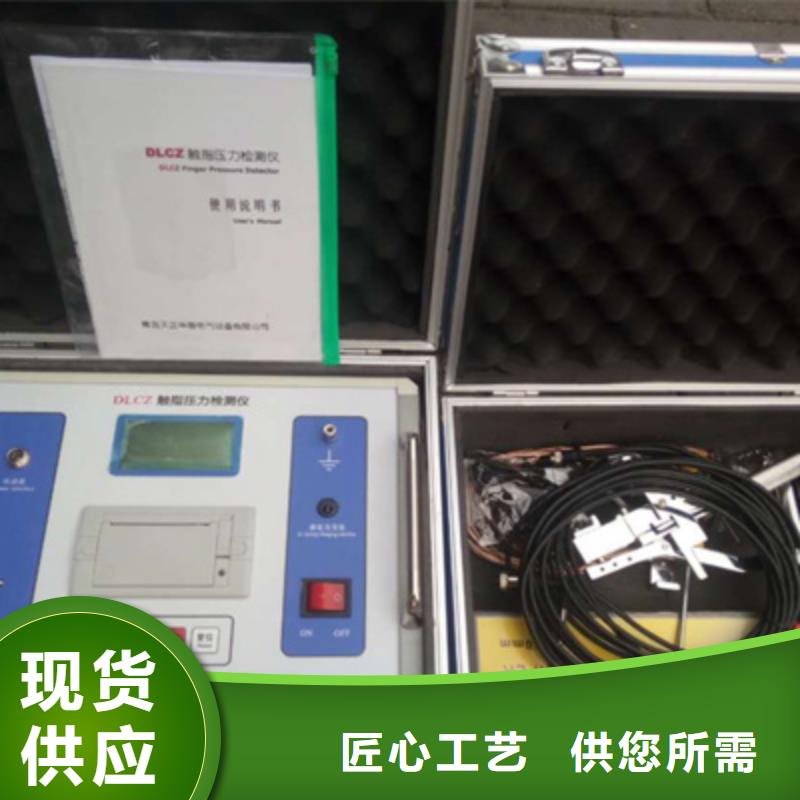

触指压力测试仪产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃1.5、性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；
