我们的三相谐波标准源多规格可选择视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:河南平顶山三相谐波标准源多规格可选择的图文介绍
天正华意电气设备(平顶山市分公司)位于平度市平安路2号。 本公司主要生产： 微机继电保护测试仪，产品畅销29个省（市、自治区），深受广大用户的信赖。 “诚信、务实、创新、发展”，在历经了无数次的考验，面对市场危机带来的严峻挑战，我们公司决策层大智大勇，果断出击，在产品的品质，售前、售中、售后服务网络等方面推陈出新不断升级，使我们公司的规模进一步壮大，我们公司产品销量稳步上升。良好的市场网络源于“以品质为基本依托，以品牌为价值认同，以诚信广结商盟”。同时，又是我们公司开拓市场和维护品牌的宗旨。现在，我们的销售网络遍布全国各大城市，并与国外数家公司建立了长期贸易合作关系。 一直以来，我们都秉承“平等、合作、共同发展的商业原则”，愿与国内外同行携手共为振兴中国做出贡献。 公司秉承诚信合作、创新共赢的经营理念，坚持质量为本，顾客至上，优质服务为宗旨，公司愿与各界朋友真诚合作共创美好未来！
河南平顶山交流采样现场校验仪电压、电流、频率相位的大小调节都必须先按一下相应的功能键后方可调节（在VFD显示屏上的相关位置有方块符号作提示）＊ 本校准仪设置相位（零度）自校准功能，相位在自校前，显示屏上PF值为------，Φ前面有×号，表示此时相位值未经校准。自校前请先接入被检表（功率表、相位表、功率因数表），在电压、电流输出都大于满量程的50％的情况下，按 键，显示闪烁数秒后，自校完成。（自校后本机可校验相位表，误差≤0.1°；用户如对相位（角度）要求较高，请经常进行相位检查（在Φ功能下，按100％键），在进行相位检查时仍必须接入负载，显示电压电流都大于满量程50％，如相位准确则显示 Φ：OK，在电压、电流负载改变或档位改变后，相位必须重新校零。）5.6电流输出设H/L电平开关，以满足不同内阻电流表的要求，一般情况下，请拨向“L”位置，当输出电压不能满足要求时，再拨向“H”。六、注意事项：6.1 当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。6.2 电流输出连接导线的电流密度应不小于4A/mm2。6.3 电压输出在低量程档（1V），连接导线截面积应大于2.5mm2，电压输出在高量程档（100V以上），连接导线应有良好的绝缘，并注意人身。6.4 仪器过热（超温）机内蜂鸣器开始鸣叫，此时应把电压、电流输出都回零（可不关机），待蜂鸣器不叫后再继续使用。6.5 关机前请切断所有输出。
河南平顶山交流采样现场校验仪 设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．6 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程 50V、100V、200V、400V、600V 输出容量 20VA；3．2 交流电流量程 0.5A、1A 、2.5A、5A、10A、20A 输出容量 20VA；3．3 交流电压、电流调节范围 0～120％ FS（800V量程0～105％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流、有功功率准确度 0.05％ FS；3．5 无功功率准确度 0.1％ FS；3．6 电流对同名相电压的相位准确度 0.050；3．7 频 率 调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10-5；3．8 相 位 调节范围0～359.990， 调节细度 0.010；3．9 交流电压、电流输出波形失真度 ≤0.3％；3．10 交流电压、电流及功率输出稳定度 ≤0.01％ FS /60s；3．11 谐波2～31次，幅度0～20％，各次谐波相位细度0.010·N（N为谐波次数）；3．12 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．13 直流电流量程 0.5A、1A、2.5A、5A、10A、20A 输出容量20W；3．14 直流电压、电流调节范围0～120％ FS（1000V量程0～105％ FS），调节细度5×10-5；3．15 直流电压、电流输出稳定度 ≤0.01％ FS /60s（峰－峰值）；3．16 直流电压调定值准确度0.05％ FS；3．17 直流电流调定值准确度0.1％ FS；3．18 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．19 直流测量准确度（用于变送器输出测量） 0.02％ FS（电压0～±24V，电流0～±24mA）；3．20 工作电源 单相220V±10％， 50HZ±5％；

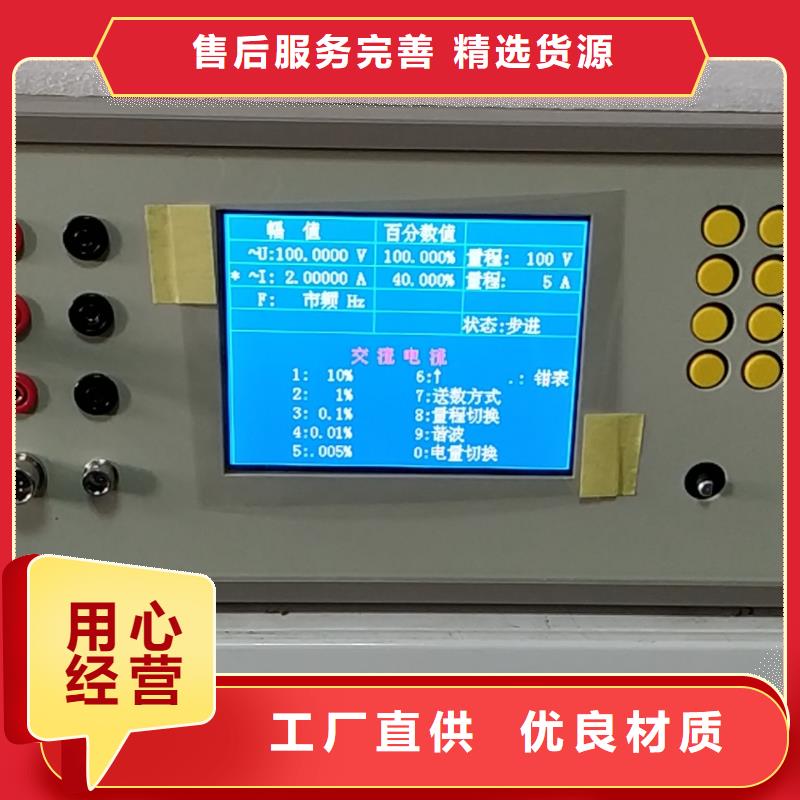

河南平顶山交流采样现场校验仪谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“U幅度”、“U角度”、“I幅度”、“I角度”间移动，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过20％。）5. 3. 1. 2送数操作在图4所示界面按屏幕下边六个按键中的“送数”键，显示如图6，同时屏幕下方的“送数”键变成“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下边六个按键中的“步进”键即可。若在“手动送数”框里输入错了所需数值时，也可按一下“步进”键返回到步进状态，再重新进入“送数状态”，比按键移位重新输入要快捷。输出检测交流电量送数手动送数C图6在“手动送数”框里输入所需数值（含小数点），再按相应“电压”键，或“电流”键，或“因数”键，或“频率”键，或“角度”键，即一步到位地输出“相别”栏中所显示相别状态的上述各量（电压、电流以当前量程的百分数输入；因数、角度、频率以实际值输入；相别切换只针对电压、电流、因数、角度有效。）。若输入数值超出规定范围，则以规定范围值输入。
河南平顶山交流采样现场校验仪须知！ 警告 切勿在电流输出端开路状态下进行电流输出操作。切勿在电压输出端短路状态下进行电压输出操作。 在接通电源前请确认供电电压为220V。 切勿在爆炸物、蒸汽、可燃气体或灰尘附近使用本装置。 装置供电系统应可靠接地。切勿让装置内部进水。 非专业人员请勿私拆本装置。2. 技术要求2.1 基本要求 本仪器符合标准GB8587-86《测量仪器环境试验总纲》中Ⅰ组仪器的规定:额定工作温度18℃～22℃，湿度≤86％RH，允许工作在5℃～45℃。2.2 供电电源 额定电压：220V±5％ 额定频率：50HZ±5％2.3 消耗功率 约15W2.4 预热时间 在额定工作环境下，计量需30分钟 2.5 外形尺寸380mm×290mm×110mm(L×B×H)2.6 重 量 7Kg3. 性能指标3.1 电 压3.1.1 测量范围： 60V～400V3.1.2 额定电压量程： 60V、100V、200V、400V3.1.3 准确度：3.0V～600V 误差≤±0.03％（读数）±0.02％（满度）0.05级；3.1.4 显示方式：直读、100分格两种（5 1/2显示）3.1.5 输入阻抗：R≥2MΩ3.1.6 温度系数：5℃～45℃内优于 10PPm/℃3.2 电 流3.2.1 测量范围： 1A～12A3.2.2 额定电流量程： 1A、5A、10A、CT(10A钳形互感器)3.2.3 不确定度：1A～10A误差≤±0.03％（读数）±0.02％（满度）0.05级CT误差≤±0.12％（读数）±0.08％（满度）0.2级3.2.4 显示方式：直读、100分格两种（5 1/2显示）3.2.5 输入负荷： 0.1VA3.2.6 温度系数：5℃～45℃内优于 10PPm/℃3.3 功 率3.3.1 测量范围：0.3W～4000W
