以下是:内蒙古鄂尔多斯小电流接地故障测试仪2025已更新(/热点)的图文介绍
内蒙古鄂尔多斯架空线路故障测试仪 抗干扰能力，内置的工频干扰抑制装置可抵御被测线路首末两端接地后，被测线路上工频干扰电流在20A～100A条件下的线路参数可正常测试，抗干扰的原理是将装置的隔离变压器经过特殊设计辅以感应电压抑制模块将线路上的干扰电压对地形成低阻泄放通道。3.7 线路阻抗参数测试频率选择45Hz和55Hz双频自动测试，具有更好的测试等效性。电容测试频率选择260Hz单频测试，解决了超短距离线路电容参数的测试准确度的难题。3.8 装置内部的异频电源具有良好细度的步进升压控制，通过预检程序可自动调整电源输出电压和电流，解决了超短线路和大截面电缆的参数测试难题。3.9 采用数学算法和选用16位高精度AD芯片，保证了装置异频输出信号的纯净度和高保真度，在测试信号与干扰信号为1：20倍的情况下，可以准确将异频测试信号和工频干扰信号彻底分离，从而准确测试线路工频参数。3.10 测试装置采用单相220V供电，方便现场使用单相发电机供电完成所有测试项目，并具有工作电源误接380V报警保护功能。3.11 高可靠性，装置内部异频电源具有过压、过流、短路、过热等多重保护，在操作面板配有手控急停按钮，保证了参数测试现场出现任何意外情况下即时手动关闭试验电源输出，同时装置自动将首端线路三相接地，保证了设备和测试人员的。

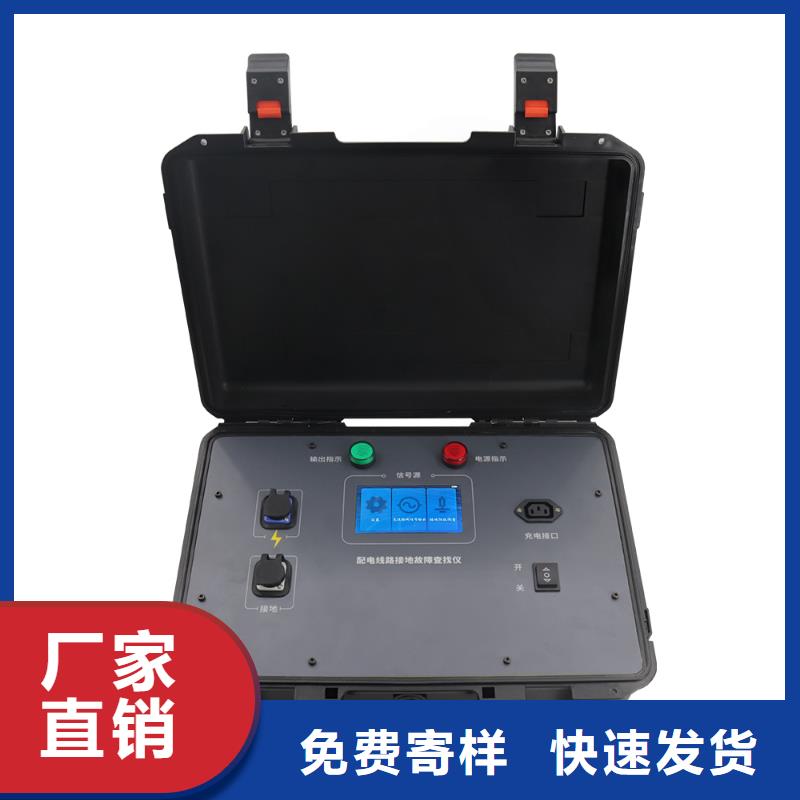

内蒙古鄂尔多斯架空线路故障测试仪特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-40mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：150W测量范围：0-300kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池24V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 10kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-60.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±1％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 300g
天正华意电气设备(鄂尔多斯市分公司)是一家专业从事 微机继电保护测试仪的专业公司，有着多年 微机继电保护测试仪行业经验。欢迎新老客户电来咨询！我们本着“科技为本，质量取胜，客户至上”的经营理念，致力于为顾客提供专业的服务。天正华意电气设备(鄂尔多斯市分公司)真诚期望与您的合作!
内蒙古鄂尔多斯架空线路故障测试仪 测试线路工频参数步骤及工作顺序测试装置的测试接线和拆线操作请按照下述步骤进行：1）将被测试线路的引下线可靠接地；2）将测试装置试验接地和外壳接地可靠接入大地；3）将测试装置的对应接线端子与被测试线路的引下测试线对应连接；4）开始测试前先打开线路首端外部接地，再根据试验内容要求，通知线路末端分别接地或悬空进行相应参数测试；5）所有测试完成后，将线路首端通过接地刀闸或人工接地线可靠接地；6）拆除装置测试线，后拆除装置试验接地和外壳接地；7）恢复线路测试前的状态；8）结束试验工作手续并汇报相关上级；9）完成测试报告。注意：架空线路双回线路间的零序互感及耦合电容的测试，在同塔并架或平行段长度大于其中任一条线路总长度的20％以上时，应进行测试。纯电缆线路的主芯线与内外护套的互感测试，因电缆敷设长度缘故对于外护套未进行完全换位且一端接入过压保护器的电缆线路，建议在装有过压保护器侧进行互感测试，完全换位的不必进行。并且对纯电缆线路的正序、零序阻抗测试时，因集肤效应和趋表效应影响，建议所施加的试验电流不小于20A为宜。纯电缆线路的正序电容等同于零序电容。7 输电线路工频参数测试报告的内容及要求7.1 线路（属性）原始资料: 线路产权所属单位、线路名称、线路总长度、导线型号与分裂根数、三相排列方式、相间平均距离、地线及耦合地线排列接地方式；输电线路若为电缆线路则应有外屏蔽及铠装的接地方式，当保护有要求时应对电缆外护层按照线路参数测试方法要求测试相关参数。7.2 线路测试内容：各相静电感应电压、电磁感应电压、接地电流、绝缘电阻直流电阻、工频阻抗及电容等参数测试结果；7.3 测试时的气象及温度、测试日期、时间、测试仪器、试验人员、审核人员、批准人员、试验结论。
